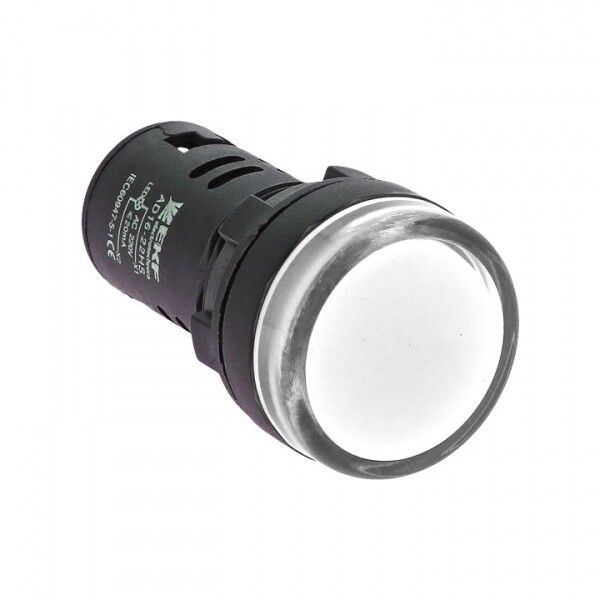

Матрица светодиодная AD16-16HS белый 230 В AC (16мм) EKF PROxima | ledm-ad16-16-w

Матрица светодиодная EKF PROxima AD16-16HS белая 230 В AC (16 мм) - это компактный индикатор состояния для панелей управления, работающий от сети 230 В и обеспечивающий четкую визуальную сигнализацию в условиях промышленной среды.

Назначение и область применения

Матрица светодиодная EKF PROxima AD16-16HS используется для индикации состояния электрических цепей в системах управления технологическим оборудованием. Подходит для установки на лицевых панелях устройств, где требуется наглядное отображение включённого/выключенного состояния - например, в кнопочных постах, распределительных щитах, аппаратах АВР и станциях управления электроприводами.

Технические характеристики

• Тип напряжения: переменный ток (AC), 230 В
• Тип лампы: светодиод, одиночный индикатор
• Цвет свечения: белый
• Габариты: 16×16×10 мм
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Тип подключения: винтовые зажимы для проводов
• Материал корпуса: пластик
• Способ монтажа: на лицевую панель через отверстие
• Тип линзы: высокая - увеличивает яркость и угол видимости
• Частота сети: совместима с 50/60 Гц

Совместимость и монтаж

Матрица светодиодная AD16-16HS устанавливается в подготовленное круглое отверстие диаметром 16 мм на панели толщиной до 8 мм. Для фиксации используется резьбовая гайка с уплотнителем, входящая в комплект. Подключение осуществляется к клеммам с помощью проводов сечением до 2,5 мм2. Убедитесь, что напряжение на линии соответствует 230 В +-10%. Напряжение выше 230 В или постоянный ток не допускаются - это повредит светодиод.

Безопасность и стандарты

Изделие соответствует требованиям к индикаторному оборудованию для промышленного применения. IP40 позволяет использовать матрицу внутри закрытых щитов, но не рекомендовано для открытых площадок, влажных помещений или мест с риском попадания брызг. Отсутствие сертификации ATEX делает её непригодной для взрывоопасных зон.

Преимущества

• Низкое энергопотребление - экономичная замена лампам накаливания
• Долгий срок службы благодаря светодиодной технологии
• Устойчивость к вибрациям и перегрузкам по сравнению с классическими лампами
• Высокая линза обеспечивает хорошую видимость даже из угла
• Компактный форм-фактор - легко интегрируется в плотные панели

Ограничения применения

• Не предназначен для работы во влажной среде - IP40 не защищает от влаги
• Запрещено применение при напряжении выше 230 В или на постоянном токе
• Не подходит для взрывоопасных зон (нет ATEX)
• Не рассчитана на внешнюю установку без дополнительной защиты
• Один индикатор - нельзя использовать как многосегментный индикатор

Примеры использования

• Индикация включения насоса на пульте управления водоснабжения
• Сигнализация готовности станка к запуску в цехе
• Отображение состояния резервного питания в АВР
• Индикация наличия напряжения в распределительном шкафу

Практические советы

• Перед монтажом проверьте напряжение на участке цепи - превышение 230 В вызовет выход из строя
• При установке в металлический щит используйте изоляционную втулку, чтобы исключить контакт корпуса с массой
• Для удобства подключения используйте наконечники типа “быстроразъём” на проводах
• Если нужна защита от пыли и влаги - устанавливайте Матрицу светодиодную AD16-16HS внутрь герметичного кожуха с IP65+
• При замене старой лампы - учтите, что новый элемент имеет меньшие габариты; возможно потребуется доработка посадочного места
