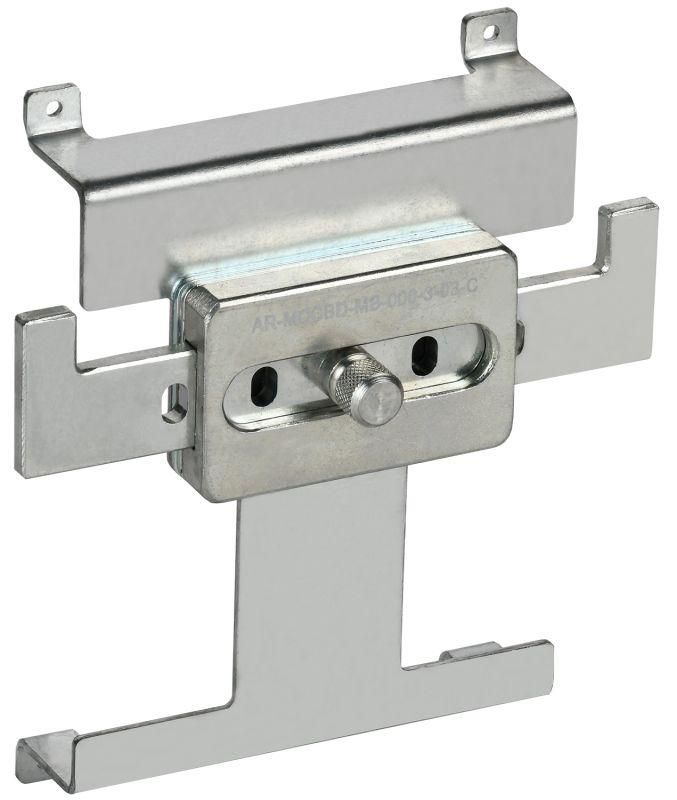

Механическая блокировка ARMAT для MCCB 3P типоразмер G - AR-MCCBD-MB-000-3-03-C IEK

Механическая блокировка для автоматического выключателя MCCB 3P типоразмер G от IEK (ИЭК), артикул ar-mccbd-mb-000-3-03-c, обеспечивает физическое запирание выключателя при использовании ручного ввода резервного питания, предотвращая одновременное включение основной и резервной линий.

Назначение и область применения

Механическая блокировка для автоматического выключателя MCCB 3P типоразмер G используется в системах с ручным переключением между основным и резервным источниками питания. Она препятствует случайному включению двух выключателей одновременно - например, когда один выключенатель подключён к сети, второй механически заблокирован в положении «выкл». Применяется в распределительных щитах объектов с повышенными требованиями к бесперебойности : больницы, серверные, промышленные цеха, насосные станции.

Технические характеристики

• Тип блокировки: механическая - работает за счёт физического взаимодействия деталей, без электроники и внешнего питания;
• Поддерживаемый тип автомата: MCCB 3P типоразмер G (соответствует габаритам и форме корпуса);
• Количество нормально замкнутых (НЗ) контактов: 0 - устройство не имеет электроцепей;
• Количество нормально открытых (НО) контактов: 0 - сигналы на удалённый контроль не передаются;
• Произведено в рамках серии ARMAT компании IEK (ИЭК).

Совместимость и монтаж

Механическая блокировка совместима исключительно с автоматическими выключателями MCCB 3P типоразмер G от IEK (ИЭК) и аналогичными по габаритам моделями других производителей, имеющими ту же форму боковой поверхности. Устанавливается на два рядом расположенных выключателя: один - рабочий, другой - резервный. Монтировать необходимо после окончательной установки аппаратов в шкаф, используя предусмотренные крепления на корпусе выключателя. Блокировка не требует инструментов - фиксируется путём плотного соединения с боковыми поверхностями АВ. Перед установкой проверьте соответствие типоразмера G - другие размеры (E, F, H) не подходят.

Безопасность и стандарты

Устройство соответствует принципам безопасности IEC 60947-2 и ГОСТ Р 50030.2, так как реализует функциональную безопасность через механическую интерLOCKS. Отсутствие электроконтактов делает её надёжной даже при авариях в управляющих цепях. Не содержит материалов, опасных при нагреве или возгорании.

Преимущества

• Не зависит от электропитания - работает всегда, даже при отключении напряжения;
• Высокая долговечность - никаких микросхем, проводов или движущихся частей кроме толкателей;
• Легко проверить визуально - видно, что выключатель заблокирован;
• Обеспечивает гарантированную блокировку против параллельного включения - снижает риск повреждений оборудования и травм персонала.

Ограничения применения

• Не подходит для автоматических систем переключения - требуется ручная операция;
• Работает только с двумя выключателями типа G; нельзя использовать с другими типоразмерами (F, E, H) или с меньшими автоматами (MCCB 2P/1P);
• Не предоставляет сигнализацию состояния - невозможно подключить к системе SCADA или контроллеру;
• Не применяется в условиях постоянной вибрации выше допустимой для MCCB - возможна самопроизвольная разблокировка.

Примеры использования

• Щит резервного питания в больнице: основной вход - от городской сети, резервный - от дизель-генератора. Блокировка prevents включение обоих одновременно.
• Цех с критически важным оборудованием: при отказе основного питания оператор вручную переводит нагрузку на резерв, блокируя первый выключатель.
• Жилой комплекс с автономным питанием: блокировка гарантирует, что при работе от АГС не будет попытки подключиться к сетям Энерго.

Практические советы

• Перед установкой убедитесь, что оба выключателя установлены точно друг напротив друга - смещение более 2–3 мм может помешать защёлкиванию.
• Проверяйте свободный ход рычагов выключателей - заклинившие механизмы не позволят блокировке работать должным образом.
• При обслуживании не снимайте блокировку без отключения всех цепей - она является частью системы защиты.
• Если нужна сигнализация состояния - выбирайте модели с контактами (например, с опцией NO/NZ), хотя они дороже и сложнее в монтаже.
