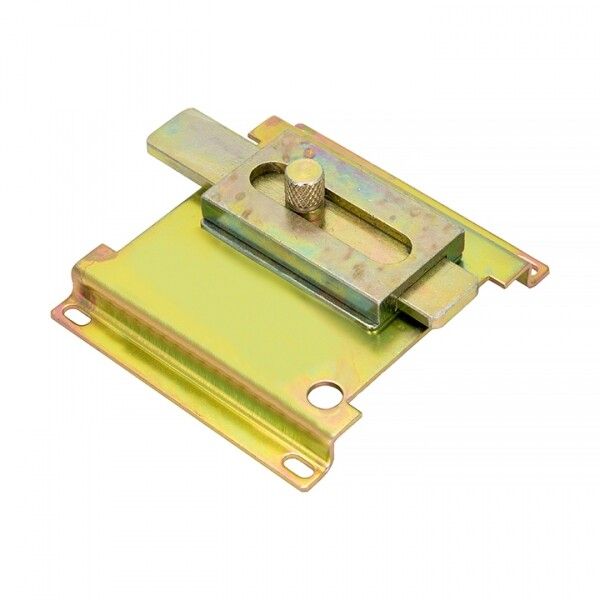

Механическая взаимная блокировка 2-х 3р ВА-99М 100 EKF Basic | mccb99m-a-155

Механическая взаимная блокировка 2-х 3-полюсная ВА-99М 100 от EKF предназначена для исключения одновременного включения двух автоматических выключателей серии ВА-99М, обеспечивая безопасную последовательную работу цепей. Артикул mccb99m-a-155 совместим с выключателями ВА-99М EKF Basic из серии PROxima.

Назначение и область применения

Механическая взаимная блокировка 2-х 3-полюсная ВА-99М 100 используется для запирания двух автоматических выключателей так, чтобы один мог быть включен только при выключенном другом. Это необходимо в системах с переключением питания между источниками - например, основной и резервный питание, или два различных потребителя, которые не должны работать одновременно.

Подходит для установки на выключатели ВА-99М EKF Basic в щитах управления промышленного оборудования: станках, конвейерах, насосных станциях, системах бесперебойного питания.

Технические характеристики

• Тип устройства: механическая блокировка, не содержит электрических контактов
• Конструкция: рассчитана на одновременную блокировку двух 3-полюсных автоматических выключателей
• Материал: сталь - прочная, устойчивая к деформациям
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, не защищена от воды и пыли
• Способ монтажа: крепление винтами к корпусу выключателя
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным и холодным климатом, без конденсации
• Соответствие стандарту: ГОСТ Р 50030.2-2010 (МЭК 60947-2-98)

Совместимость и монтаж

Механическая взаимная блокировка 2-х 3-полюсная ВА-99М 100 совместима только с автоматическими выключателями серии ВА-99М EKF Basic. Она не работает с другими сериями, даже от EKF.

Монтаж выполняется после снятия верхней крышки выключателя:

• Открутите винты крепления крышки
• Установите блокировку в специальное гнездо на корпусе выключателя
• Зафиксируйте её винтами - не переусердствуйте, чтобы не повредить резьбу
• Не требует подключения проводов - полностью механический принцип работы

Блокировка устанавливается параллельно на два соседних выключателя. Для правильной работы они должны быть установлены на одной шине с одинаковым шагом.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010 (МЭК 60947-2-98), что гарантирует надёжность механической интерблокировки в промышленных условиях. Климатическое исполнение УХЛ3 позволяет применять устройство в неотапливаемых помещениях при температуре от −25C до +40C.

Преимущества

• Полностью механическая конструкция - не требует внешнего питания
• Надёжная фиксация благодаря стальному корпусу
• Простота установки - не нужна доработка выключателя
• Обеспечивает гарантированное исключение ошибочного включения двух цепей

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - степень защиты IP20 недостаточна
• Работает только с выключателями ВА-99М EKF Basic; несовместима с моделями других производителей
• Не поддерживает более чем две единицы одновременной блокировки - нельзя использовать для трёх и более аппаратов
• Не предназначен для частого переключения - длительная эксплуатация при высоких нагрузках на механизм может вызвать износ

Примеры использования

• Переключение между сетью и дизель-генератором в системе резервного питания
• Исключение одновременной работы двух двигателей одного типа на одном участке
• Блокировка входа и выхода в зонах с опасностью перегрузки сети
• Автоматические системы управления технологическим оборудованием, где важна последовательность включения

Практические советы

• Перед установкой проверьте, что выключатели ВА-99М имеют одинаковый тип крепления и расположение гнёзд под аксессуары
• При сборке не затягивайте винты слишком сильно - это может повредить пластиковую часть корпуса выключателя
• Убедитесь, что блокировка свободно перемещается при включении/выключении - если есть заедание, проверьте правильность установки
• Для удобства обслуживания рекомендуется пометить блокируемые выключатели этикетками: “Основной”, “Резервный”
• Не используйте блокировку в качестве замены автоматического выключателя - она лишь препятствует одновременному включению, но не защищает от перегрузки
