Механизм блокировки контакторов КМ-102 (630-800А) БМ-02 | 22000DEK DEKraft APC

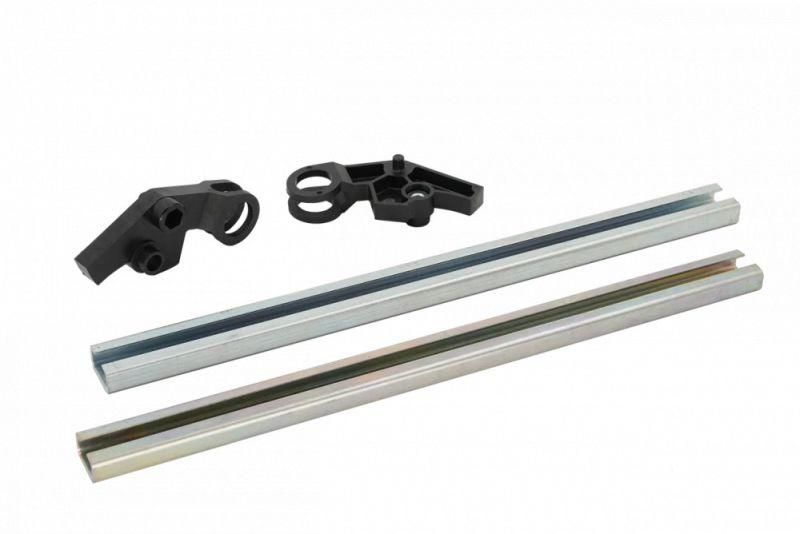

Механизм блокировки контакторов КМ-102 (630–800 А) БМ-02 - это механическое устройство от DEKraft, предназначенное для предотвращения одновременного включения двух контакторов одного типоразмера. Применяется в системах управления с реверсивными цепями, где важна безопасность исключить противофазное замыкание.

Назначение и область применения

Механизм блокировки контакторов КМ-102 (630–800 А) БМ-02 обеспечивает физическое препятствие для одновременного включения двух контакторов серии КМ-102. Это необходимо в схемах с реверсом - например, при управлении двигателями, которые должны работать в обоих направлениях. Без такой блокировки возможен аварийный режим, когда два контактора замкнуты одновременно, вызывая короткое замыкание.

Технические характеристики

• Тип блокировки: механическая, реверсивная
• Совместима с контактными аппаратами серии КМ-102 номинальным током 630–800 А
• Устанавливается на два контактора одинакового типоразмера
• Не требует внешнего питания - работает за счёт движения рычагов контакторов
• Изготовлен из прочного неметаллического материала, устойчивого к механическим нагрузкам

Совместимость и монтаж

Механизм блокировки контакторов КМ-102 (630–800 А) БМ-02 совместим только с контактными аппаратами серии КМ-102, имеющими соответствующую посадочную площадку. Установка выполняется при выключенном питании. Блокировочные элементы фиксируются на боковой поверхности контакторов - между двумя соседними устройствами. Монтаж не требует сверления или доработки корпуса. После установки проверьте свободное перемещение рычагов каждого контактора - они не должны задевать друг друга при работе.

Преимущества

• Гарантированная блокировка без зависимости от электронных компонентов - надёжнее, чем электрические интерlocks
• Работает в условиях высокой вибрации, перепадов температур и запылённости
• Не требует обслуживания после установки
• Снижает риск человеческой ошибки при ручном управлении

Ограничения применения

• Не применяется с контактными аппаратами других серий - даже если токовый класс совпадает
• Не поддерживает более двух контакторов - нельзя использовать для трёхпозиционных схем
• Не предназначена для автоматического управления - только для механической защиты
• Не рекомендуется применять в средах с постоянным воздействием химически активных веществ - материал не рассчитан на агрессивную коррозионную среду

Примеры использования

• Реверсивные пускатели двигателей насосов и вентиляторов на промышленных объектах
• Системы управления конвейерами с изменением направления движения
• Электрооборудование станков с функцией реверса шпинделя
• Цепи питания грузоподъёмных механизмов, где требуется исключение одновременной работы в обоих направлениях

Практические советы

• Перед установкой убедитесь, что оба контактора имеют одинаковые габариты и расположение крепёжных отверстий - иначе блокировка не будет работать
• Проверяйте зазор между движущимися частями контакторов - при сборке не допускайте перегрузки механизма
• При использовании в условиях повышенной влажности регулярно осматривайте блокировку на предмет скопления пыли и влаги - хотя она герметична, грязь может затруднить движение
• Запасной механизм БМ-02 можно заказывать отдельно - он не является расходником, но при повреждении требует замены
