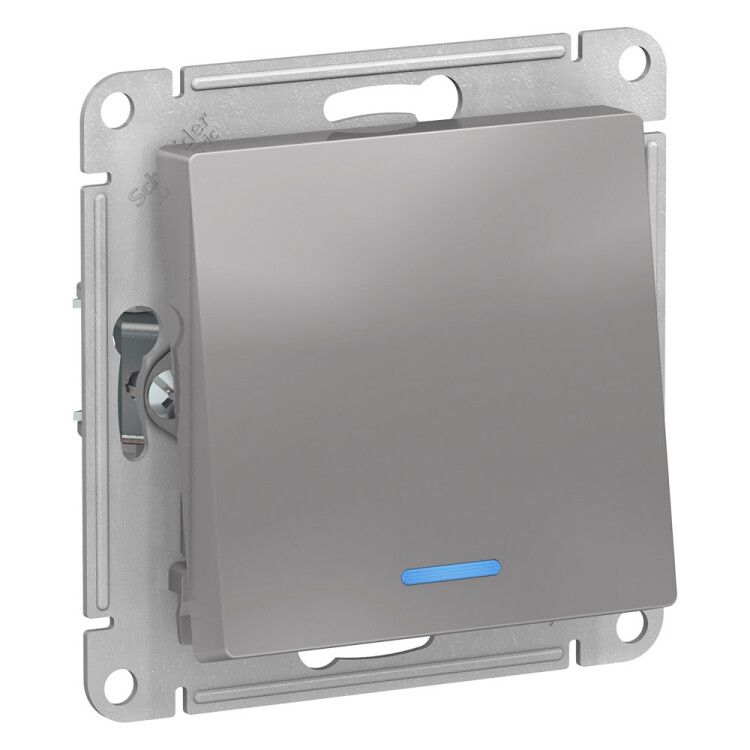

Переключатель одноклавишный ATLASDESIGN с подсветкой схема 6а 10АХ механизам алюминий - ATN000363 APC

Переключатель проходной 1-клавишный с подсветкой Systeme Electric артикула atn000363 - устройство для управления освещением из двух мест, с LED-индикацией и алюминиевой отделкой механизма. Подходит для скрытой установки в жилых и общественных помещениях.

Назначение и область применения

Этот переключатель предназначен для организации схемы управления светом из двух точек - например, в коридоре, на лестнице или в спальне, где удобно включить/выключить свет у входа и у кровати. Он работает в бытовых и коммерческих сетях с напряжением до 220 В и током до 10 А. Применяется там, где важна видимость выключателя в темноте - благодаря подсветке его можно легко найти без дополнительного освещения.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В
• Количество клавиш: 1
• Тип подключения: переключатель на два направления (проходной)
• Подсветка: светодиодная, синего цвета
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Габариты: 71×71×40 мм
• Материал корпуса: ABS-пластик, безгалогенный
• Отделка механизма: матовый алюминий
• Способ монтажа: скрытый (в подрозетник)
• Тип крепления: винтовой зажим
• Количество модулей: 0 - требует установки в рамку

Совместимость и монтаж

Механизм совместим со стандартными подрозетниками глубиной не менее 40 мм. Для установки требуется рамка серии AtlasDesign - он не является самостоятельным элементом, а монтируется внутрь декоративной рамки. Кабели подключаются через винтовые клеммы: фаза L вводится в один контакт, выходы к двум другим переключателям - в соответствующие. Обязательно соблюдайте полярность при подключении проходных схем. Монтаж выполняется после окончания штукатурных работ, так как система предназначена для скрытой проводки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового электрооборудования. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Степень защиты IP20 исключает использование в сырых помещениях - не применяйте в ванных, банях, на улице или в подвале без дополнительной герметизации. Напряжение 220 В рассчитано на однофазную сеть, не допускается подключение к трёхфазным системам.

Преимущества

• Светодиодная подсветка позволяет находить выключатель в темноте без лишнего света - экономично и комфортно.
• Матовая алюминиевая отделка механизма устойчива к отпечаткам пальцев и визуально гармонирует с современным интерьером.
• ABS-пластик прочный, не царапается и не теряет цвет под UV-излучением - долговечность даже при частом использовании.
• Система совместима с другими элементами серии AtlasDesign - можно создать единый стиль в интерьере.

Ограничения применения

• Не подходит для влажных помещений - IP20 не обеспечивает защиту от брызг и пара.
• Требует обязательной установки в рамку; не используется как автономный элемент.
• Не рекомендуется для нагрузок выше 10 А - не подключайте мощные нагреватели, насосы или оборудование с высоким пусковым током.
• Не предназначен для автоматических систем - управление только вручную.

Примеры использования

• Управление светом в длинном коридоре - выключатель у входа и у противоположного конца.
• Освещение лестницы между этажами - включить свет у основания, выключить наверху.
• Спальная комната - выключатель у двери и у кровати.
• Зона отдыха с несколькими зонами освещения - управление одной группой светильников из двух точек.

Практические советы

• При замене старого переключателя проверьте тип схемы - этот модель поддерживает только проходную схему (два устройства на одну линию), а не обычную одноклавишную.
• Посадочный размер подрозетника должен точно соответствовать 71×71 мм - используйте только стандартные металлические или пластиковые подрозетники.
• При подключении запомните: три контакта - один вход (L), два выхода (L1, L2). Не путайте с обычным выключателем - здесь нет нулевого провода на самом устройстве.
• Подсветка работает только при включенном состоянии - она не потребляет энергию, когда выключено.
• Для сохранения внешнего вида не используйте агрессивные чистящие средства - достаточно мягкой ткани с водой.
