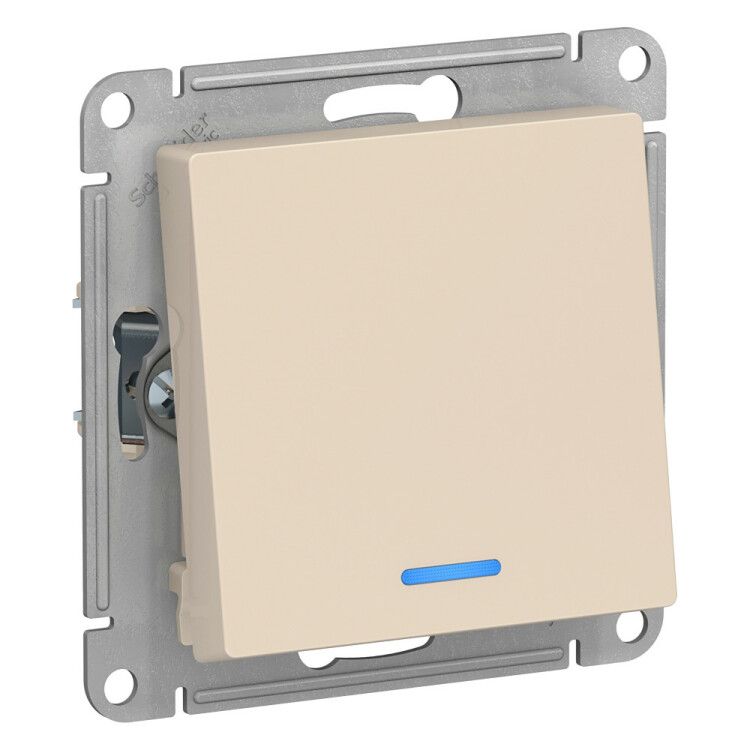

Переключатель одноклавишный ATLASDESIGN с подсветкой схема 6а 10АХ механизам бежевый - ATN000263 APC

Переключатель проходной 1-клавишный с подсветкой Systeme Electric артикула atn000263 - это механизм для управления освещением из двух мест, с удобной светодиодной подсветкой и классической рамочной конструкцией серии AtlasDesign. Подходит для внутренней проводки в жилых и общественных помещениях.

Назначение и область применения

Этот переключатель предназначен для организации схемы проходного управления светом - то есть когда один источник света можно включить или выключить с двух разных точек. Примеры: лестница между этажами, длинный коридор, спальня с выходом на балкон. Механизм работает в бытовых сетях 220–250 В, рассчитан на нагрузку до 10 А. Подходит для установки в квартирах, домах, офисах, отелях. Идеально сочетается с другими элементами серии AtlasDesign.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В (работает в пределах 250 В)
• Тип управления: одноклавишный, механический
• Схема подключения: проходной (два направления, три контакта)
• Подсветка: светодиодная, синий цвет, встроена в клавишу
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: ABS-пластик, устойчив к царапинам и УФ-излучению
• Отделка: глянцевая поверхность
• Габариты: 71×71×40 мм
• Тип крепления: винтовой, в монтажную коробку
• Способ подключения: винтовые зажимы (клеммы)
• Способ монтажа: внутренний (скрытый)
• Количество модулей: 0 - не требует DIN-рейки
• Состав: без галогенов

Совместимость и монтаж

Механизм совместим со всеми стандартными монтажными коробками глубиной от 40 мм. Крепится винтами через боковые отверстия - не требует специальных инструментов. Для работы нужна трёхжильная проводка: фаза, два проходных провода, ноль (не подводится к самому переключателю). Подключение выполняется через винтовые клеммы - затягивать необходимо равномерно, чтобы избежать повреждения пластиковой основы. Не совместим с автоматическими системами управления (умный дом) без внешнего реле. Работает только в паре с другим таким же проходным переключателем.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового электрооборудования. Степень защиты IP20 исключает использование во влажных помещениях (ванная, баня, улица). Отсутствие галогенов делает материал безопаснее при возгорании. Напряжение 220 В и ток 10 А соответствуют нормам для осветительных нагрузок в России и странах СНГ.

Преимущества

• Светодиодная подсветка позволяет легко найти выключатель в темноте - особенно полезно ночью или в коридорах
• ABS-пластик обеспечивает долговечность и сохраняет цвет даже при длительном воздействии света
• Глянцевая отделка легко моется, не собирает пыль
• Конструкция механизма стандартизирована - замена или расширение системы возможны без переделки штроб
• Совместим с широким ассортиментом рамок и декоративных элементов серии AtlasDesign

Ограничения применения

• Не используется в условиях повышенной влажности - IP20 не защищает от брызг и пара
• Не подходит для мощных нагрузок выше 10 А (например, нагреватели, насосы)
• Требует обязательного наличия второго аналогичного переключателя для функционирования
• Не имеет возможности интеграции в системы умного дома без дополнительных устройств
• Не рекомендуется для установки в местах с высокой вероятностью механических ударов - пластик не армированный

Примеры использования

• Управление светом в коридоре: одна клавиша у входа, вторая - у спальной комнаты
• Лестница: включение света снизу, выключение наверху
• Спальня: выключатель у двери и второй у кровати
• Загородный дом: управление светом на террасе с двух сторон

Практические советы

• При монтаже проверьте, что провода правильно подключены к L, L1 и L2 - неверная коммутация сделает переключатель бесполезным
• Используйте только медные провода сечением 1,5–2,5 мм2 - больше не требуется, меньше опасно
• При закручивании винтов не переусердствуйте - пластик легко деформируется
• Если подсветка не горит после установки - проверьте целостность цепи и наличие напряжения на входе
• Выбирайте подходящую рамку серии AtlasDesign - она должна точно совпадать по форме и размеру с этим механизмом
• Не используйте этот переключатель как обычный - он не работает самостоятельно, только в паре
