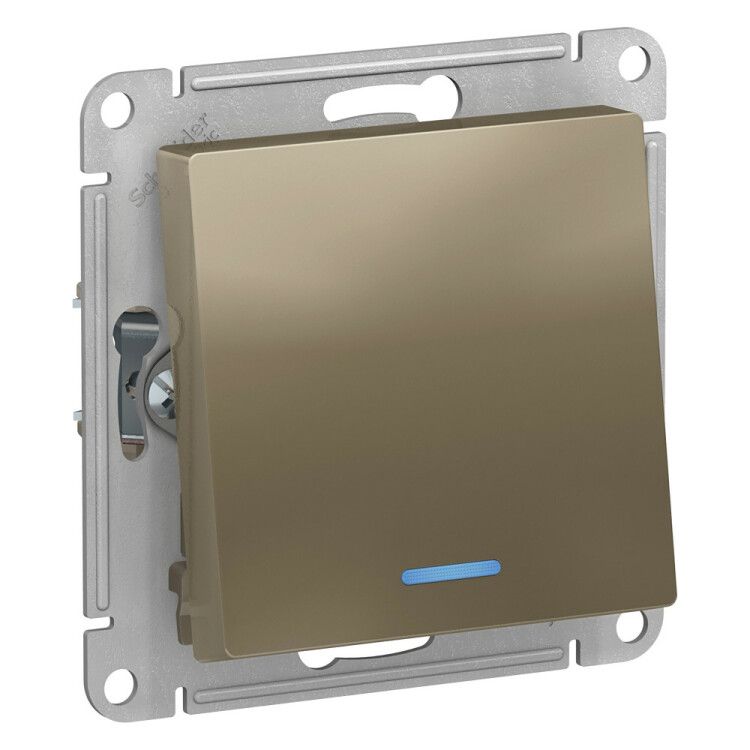

Переключатель одноклавишный ATLASDESIGN с подсветкой схема 6а 10АХ механизам шампань - ATN000563 APC

Переключатель проходной 1-клавишный с подсветкой Systeme Electric артикула atn000563 - это механизм для управления освещением из двух мест, совмещённый со светодиодной подсветкой. Подходит для скрытой установки в жилых и общественных помещениях, где важно удобство ночного доступа к выключателю.

Назначение и область применения

Этот переключатель предназначен для организации схемы управления светом из двух точек - например, в длинном коридоре, на лестнице или в спальне с выходом к двум дверям. Он позволяет включить или выключить один источник света, находясь в любом из двух положений. Механизм работает в бытовых сетях 220–250 В, рассчитан на нагрузку до 10 А, что соответствует обычным люстркам, бра и LED-светильникам. Применяется исключительно внутри помещений благодаря защите IP20.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В (совместим с 250 В)
• Количество клавиш: 1
• Тип подключения: переключатель на два направления (проходной)
• Подсветка: светодиодная, синий свет
• Способ монтажа: скрытый (в монтажную коробку)
• Габариты: 71×71×40 мм
• Материал корпуса: ABS-пластик
• Отделка: матовая, цвет шампань
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли)
• Тип крепления: винтовое
• Способ подключения: винтовые клеммы
• Количество модулей: 0 (это механизм, требует рамки)
• Состав: без галогенов

Совместимость и монтаж

Механизм atn000563 совместим с любыми рамками серии AtlasDesign, имеющими стандартный формат 71×71 мм. Для установки требуется монтажная коробка глубиной не менее 40 мм. Крепление осуществляется через усиленные лапки, которые фиксируются винтами к стенке коробки - обеспечивает надёжную посадку даже при частом использовании. Подключение проводов выполняется через винтовые клеммы: входящую фазу и две перемычки между двумя проходными выключателями. Нельзя использовать этот механизм как обыкновенный одноклавишный выключатель - он требует пары с другим аналогичным устройством.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания влаги - применение в ванных комнатах, банях и на улице запрещено. Материал корпуса - ABS-пластик без галогенов, безопасен при возгорании и не выделяет токсичных веществ. Соответствие нормам ЕС и РФ для электрооборудования бытового класса.

Преимущества

• Светодиодная подсветка синего цвета помогает быстро найти выключатель в темноте без лишнего света.
• Усиленные монтажные лапки обеспечивают плотную фиксацию в коробке, снижают риск расшатывания.
• Матовая поверхность не царапается и не теряет внешний вид после многолетней эксплуатации.
• ABS-пластик устойчив к УФ-излучению - не желтеет со временем.
• Цвет “шампань” хорошо сочетается с большинством интерьерных решений.

Ограничения применения

• Не предназначена для влажных помещений (ванна, душ, кухонная зона рядом с мойкой) - степень защиты IP20 недостаточна.
• Не используется самостоятельно - всегда нужен второй такой же переключатель в схеме.
• Не поддерживает управление через смарт-системы, Wi-Fi или датчики движения - только механическая работа.
• Запрещено подключать мощные нагревательные приборы (более 2,2 кВт) - максимальная нагрузка 10 А.

Примеры использования

• Лестница: один выключатель внизу, другой - наверху; чтобы не ходить в темноте, можно включить свет с любого этажа.
• Спальня: выключатель у двери и у кровати - удобно выключить свет, не вставая.
• Длинный коридор: два выключателя на противоположных концах - легче контролировать освещение.
• Проходные комнаты: например, между кухней и гостиной, когда есть два входа.

Практические советы

• Выбирая рамку, проверьте её серию - должна быть AtlasDesign, иначе возможен перекос или плохая посадка.
• При монтаже используйте плоскогубцы для затяжки винтов - переусердствовать нельзя, пластик треснет.
• Обязательно отключите питание перед подключением - хотя подсветка слаботочная, основные контакты работают под напряжением 220 В.
• Если подсветка не горит - проверьте целостность цепи: она активируется только при замкнутом состоянии одного из двух переключателей.
• Для замены старого выключателя - убедитесь, что новый имеет ту же схему (переключатель на 2 направления), иначе система не будет работать.
