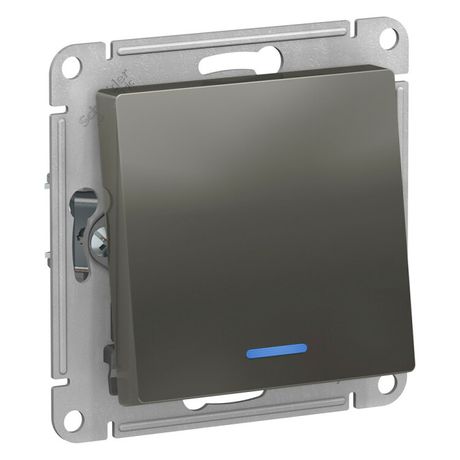

Переключатель одноклавишный ATLASDESIGN с подсветкой схема 6а 10АХ механизам сталь - ATN000963 APC

Переключатель проходной 1-клавишный с подсветкой Systeme Electric артикула atn000963 предназначен для управления освещением из двух мест - например, в коридоре, на лестнице или в спальной комнате. Механизм с матовой серебристой отделкой и синей LED-индикацией обеспечивает удобство эксплуатации в условиях слабого освещения.

Назначение и область применения

Этот переключатель используется там, где необходимо включить или выключить один источник света с двух расположенных друг напротив друга точек. Подходит для жилых помещений, офисов, общественных зданий, особенно в длинных коридорах, на лестницах, в комнатах с двумя входами. Применяется в бытовых и легкопромышленных сетях переменного тока 220–250 В.

Технические характеристики

• Номинальное напряжение: 220–250 В
• Номинальный ток: 10 А
• Количество клавиш: одна
• Схема подключения: проходная (переключение между двумя точками)
• Индикация: да, синий светодиод
• Степень защиты: IP20 - защищён от доступа пальцами, но не от воды и пыли
• Материал корпуса: термопласт (ABS-пластик без галогенов)
• Цвет: серый, матовая поверхность
• Габариты: 71×71×40 мм
• Тип крепления: винтовое
• Подключение: винтовые клеммы
• Установка: скрытая (в монтажную коробку)
• Тип комплектации: механизм + лицевая накладка

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной не менее 40 мм. Для правильной работы требуется парный переключатель такой же модели (или аналогичный проходной) во второй точке. Кабель подводится через винтовые клеммы - рекомендуется использовать медные провода сечением до 2,5 мм2. Усиленные монтажные лапки обеспечивают плотную фиксацию в коробке, предотвращая люфт. Накладка крепится к механизму без инструментов - просто щелчком.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве. Серия AtlasDesign разработана с учётом европейских норм, однако IP20 не допускает использование в помещениях с повышенной влажностью - запрещено в ванных, банях, на балконах.

Преимущества

• Светодиодная подсветка синего цвета позволяет легко найти переключатель в темноте без лишнего света
• Матовое покрытие не оставляет следов пальцев и лучше маскирует потёртости
• Усиленные лапки повышают надёжность крепления, исключая деформацию при частом использовании
• Пластик без галогенов безопаснее при возгорании и экологичнее при утилизации
• Совместим с большинством рамок системы AtlasDesign - можно заменить без переделки штробы

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 не защищает от влаги и пыли
• Запрещается применять в средах с высокой влажностью (ванная, туалет, бассейн)
• Не поддерживает управление более чем одной нагрузкой одновременно - только одно осветительное устройство
• Требуется обязательная пара: этот переключатель работает только с другим проходным (не обычным)
• Не рассчитан на работу с мощными нагрузками выше 2,2 кВт (при 220 В)

Примеры использования

• Лестница: включить свет внизу, выключить наверху
• Коридор: управление светом с обоих концов
• Спальня: выключить свет у кровати после того, как вошёл в комнату
• Частный дом: контроль освещения в холле с улицы и изнутри

Практические советы

• Выбирая место установки, проверьте глубину монтажной коробки - она должна быть минимум 40 мм, чтобы поместился механизм
• При подключении внимательно соблюдайте схему: L (фаза), L1, L2 - путаница приведёт к отказу функции проходного переключения
• Если планируете менять старую модель, убедитесь, что новая имеет те же габариты (71×71 мм) - иначе потребуется замена декора
• Светодиод подсветки не требует отдельного питания - он питается от сети через сам переключатель, поэтому не влияет на яркость лампы
• Для долговечности используйте только подходящие типы ламп: LED, CFL, Incandescent - все поддерживаются при нагрузке ≤10 А
