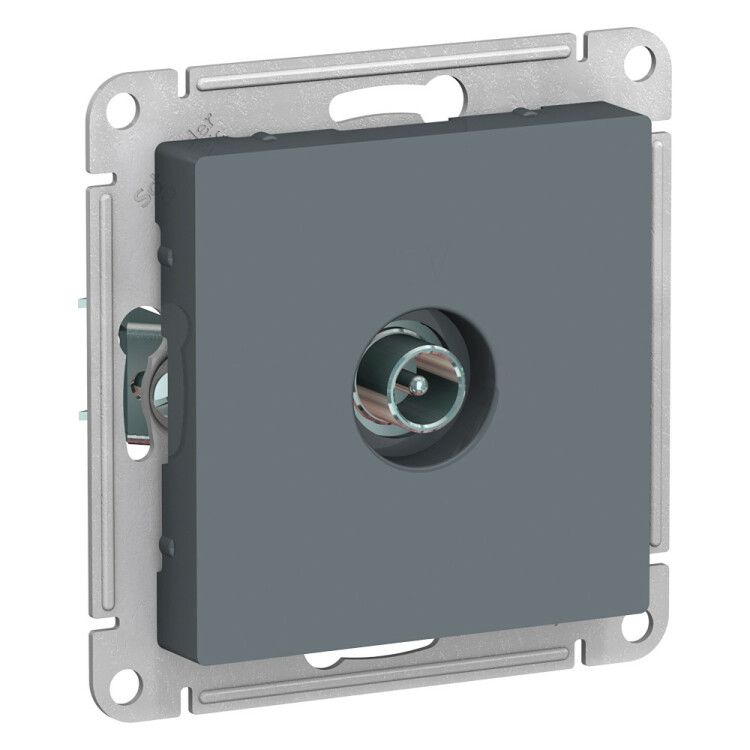

Розетка телевизионная проходная TV AtlasDesign 4дБ механизм грифель SE ATN000792 APC

Розетка телевизионная проходная 4 дБ Mechanism Грифель SE (артикул atn000792) от бренда Systeme Electric - это элемент внутренней проводки для передачи телевизионного сигнала между устройствами в одной линии. Подходит для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Розетка телевизионная проходная 4 дБ Mechanism Грифель SE предназначена для подключения телевизоров, приставок и других приемников к антенной или спутниковой сети. Её проходная конструкция позволяет сигналу проходить через неё без потерь, что делает её идеальной для последовательного соединения нескольких точек - например, когда телевизионный кабель идет от входа в квартиру к нескольким комнатам. Применяется в системах с коаксиальным кабелем типа RG-6 или аналогичными.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Потери на разветвлении: 4 дБ - минимальные потери сигнала при прохождении через розетку
• Номинальный ток: 0,35 А - допустимый ток для слаботочных цепей, не для питания устройств
• Частотный диапазон: 5–862 МГц - поддерживает все современные ТВ-стандарта, включая DVB-T2 и спутниковое вещание
• Материал корпуса: термопласт, не содержащий галогенов - безопасен при возгорании, экологичен
• Цвет: серый (грифель) - сочетается с рамками серии AtlasDesign
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитана на работу в условиях с повышенной влажностью и перепадами температур, типично для помещений в средней полосе России
• Крепление: в распор + на шурупы - обеспечивает надёжную фиксацию в монтажной коробке
• Тип комплектации: механизм с накладкой - требует установки в декоративную рамку

Совместимость и монтаж

Розетка телевизионная проходная 4 дБ Mechanism Грифель SE совместима с монтажными коробками стандарта 68x68 мм, используемыми в системах Systeme Electric серии AtlasDesign. Для монтажа требуется предварительно подготовить место в стене, завести коаксиальный кабель в коробку и подсоединить центральный провод и экран к соответствующим контактам внутри розетки. Кабель должен иметь F-разъём или быть обжатым специальным инструментом. Накладка не входит в комплект - её необходимо выбрать отдельно, подходящую по дизайну и цвету.

Безопасность и стандарты

Изделие соответствует техническим условиям ФЕАТ.434620.056 ТУ. Отсутствие галогенов в материале снижает выделение токсичных веществ при нагреве. Работает исключительно в слаботочных сетях - не предназначен для подключения к бытовой электросети 220 В. Напряжение на контактах - только от телевизионного сигнала.

Преимущества

• Проходная схема - сохраняет уровень сигнала при подключении нескольких устройств в цепочке
• Усиленные лапки крепления - минимизируют люфт и обеспечивают долгий срок службы
• Высокая частотная пропускная способность - до 862 МГц, поддерживает HD/4K-сигналы
• Эргономичный дизайн - легко подключать кабель даже в плотном пространстве
• Совместимость с серией AtlasDesign - единый стиль с другими розетками и выключателями

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP20 не защищает от влаги
• Не работает как источник питания - нельзя использовать для зарядки или запитки устройств
• Требует наличия декоративной рамки - сам по себе является лишь механизмом
• Подходит только для коаксиальных кабелей с F-разъёмом - несовместима с HDMI, Ethernet или USB
• Потери 4 дБ - не рекомендуется применять более чем в трёх звеньях подряд без усилителя сигнала

Примеры использования

• Подключение телевизора в гостиной, где кабель идёт от щита к розетке, затем продолжается к розетке в спальне
• Установка в многоквартирном доме при централизованной антенной системе
• Интеграция в домашнюю медиасистему с одним входом и несколькими ТВ-приёмниками
• Замена старой розетки в ремонте квартиры с сохранением существующей проводки

Практические советы

• Перед монтажом проверьте целостность кабеля и качество обжима F-коннектора - плохой контакт вызывает помехи
• Не перегибайте кабель вокруг розетки - радиус изгиба должен быть не менее 5 см
• Выбирайте накладку того же цвета и серии - система AtlasDesign имеет точную цветопередачу
• Если сигнал слабый после установки нескольких розеток - добавьте усилитель на входе системы
• При замене старой розетки - отключите питание всей системы, хотя она не подключена к электросети, чтобы избежать повреждения оборудования
