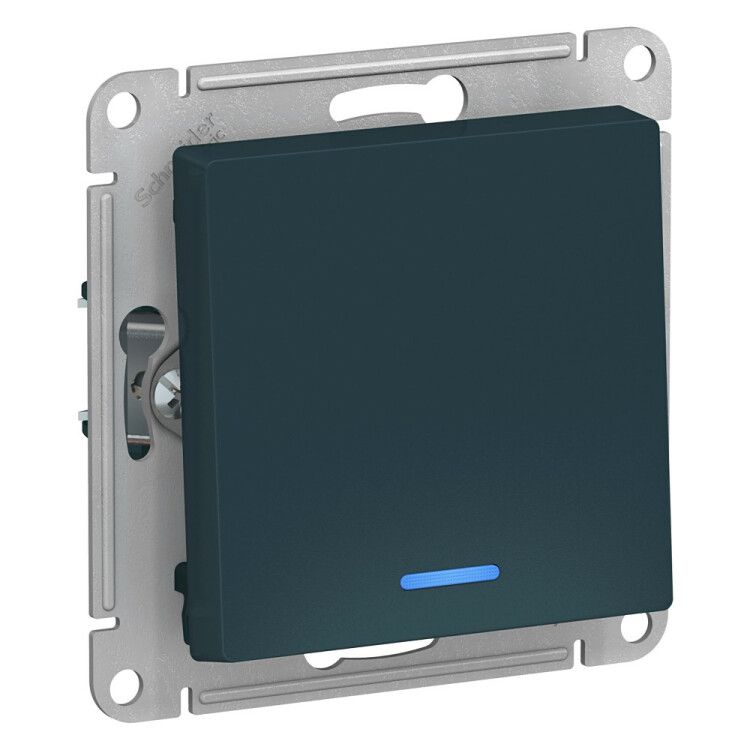

Выключатель одноклавишный ATLASDESIGN с подсветкой схема 1а 10АХ механизм изумруд - ATN000813 APC

Выключатель 1-клавишный с подсветкой Systeme Electric артикула atn000813 - это механизм для скрытой установки, предназначенный для управления освещением в жилых и офисных помещениях. Модель выполнена в цвете изумруд, имеет светодиодную подсветку и рассчитана на работу в сети 220–250 В при токе до 10 А.

Назначение и область применения

Выключатель 1-клавишный с подсветкой Systeme Electric используется для включения и отключения светильников, люстр и других нагрузок до 10 А. Подходит для установки в квартирах, домах, офисах, коридорах и санузлах. Подсветка позволяет легко найти выключатель в темноте, что особенно удобно в ночное время или при аварийном освещении.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Схема подключения: однополюсный (1А)
• Количество клавиш: 1
• Тип управления: механическая клавиша
• Способ монтажа: скрытая установка в монтажную коробку
• Подсветка: да, светодиодная, синего цвета
• Габариты: 71×71×40 мм
• Степень защиты: IP20 (защита от прикосновений, но не от воды)
• Материал корпуса: термопласт (ABS-пластик)
• Отделка поверхности: матовая
• Количество модулей: 0 (не требует DIN-рейки)
• Не содержит галогенов

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной не менее 40 мм. Крепление осуществляется через винтовые лапки - они обеспечивают плотную фиксацию в коробке даже при слабом контакте с материалом стены. Для подключения используются винтовые клеммы: зачищенные провода (до 2,5 мм2) вставляются в клеммы и затягиваются отверткой. Выключатель 1-клавишный с подсветкой Systeme Electric не требует полярности - L и N можно подключить в любом порядке, так как он разрывает только фазу.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электроприборов. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от влаги - поэтому не применяется в ванных комнатах, на улице или в сырых помещениях. Материал корпуса не содержит галогенов, что снижает токсичность при перегреве.

Преимущества

• Светодиодная подсветка синего цвета работает без дополнительного питания - питается от сети при включенном состоянии, не потребляет энергию в выключенном режиме.
• Усиленные монтажные лапки обеспечивают надежную фиксацию в коробке, исключают расшатывание после установки.
• Матовая поверхность не царапается и не теряет внешний вид при регулярной уборке.
• Цвет «изумруд» хорошо сочетается с современным интерьером и отличается от типичных белых решений.
• Серия AtlasDesign проектировалась для долговечной работы и совместимости с другими элементами системы.

Ограничения применения

• Не предназначен для установки во влажных зонах (ванна, бассейн, баня) - степень защиты IP20 недостаточна.
• Не подходит для управления мощностью выше 2,2 кВт (при 220 В) - превышение тока может вызвать перегрев и выход из строя.
• Не совместим с системами умного дома без дополнительных модулей - управление только механическое.
• Не рекомендуется использовать в местах с высокой запыленностью - отсутствие герметизации допускает попадание пыли внутрь.

Примеры использования

• Управление потолочным светильником в спальне.
• Переключение света в коридоре или на лестнице.
• Контроль точечных светильников в гостиной.
• Установка рядом с кроватью для удобного включения ночника.

Практические советы

• При монтаже проверьте глубину монтажной коробки - она должна быть минимум 40 мм, чтобы механизм полностью поместился.
• Не используйте силу при закручивании винтов - перетяжка может повредить пластиковые клеммы.
• Если выключатель 1-клавишный с подсветкой Systeme Electric установлен в помещении с ярким светом, подсветка может быть плохо заметна - это нормально, её задача - ориентация в темноте.
• При замене старого выключателя убедитесь, что новый имеет те же габариты (71×71 мм) - иначе потребуется штукатурка или замена рамки.
• Цвет «изумруд» лучше всего сочетается с декором в натуральных тонах - дерево, камень, серый, бежевый.
