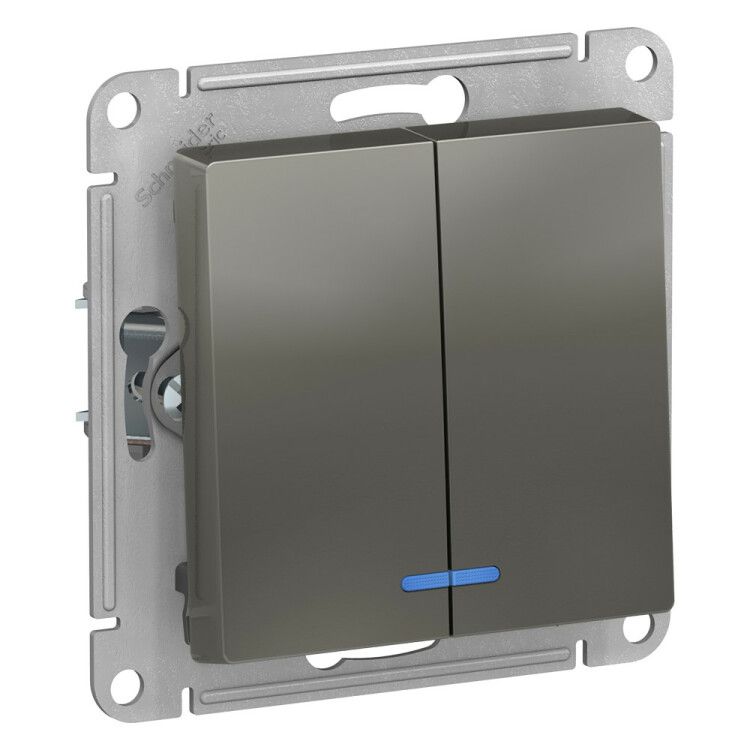

Выключатель двухклавишный ATLASDESIGN с подсветкой схема 5а 10АХ механизм сталь - ATN000953 APC

Выключатель двухклавишный с подсветкой Systeme Electric артикула atn000953 - это надёжный механизм для управления двумя группами освещения в помещениях со скрытой проводкой. Модель выполнена в сером матовом исполнении, совместима с рамками серии AtlasDesign и обеспечивает безопасную работу в бытовых и коммерческих сетях 220 В.

Назначение и область применения

Выключатель двухклавишный с подсветкой предназначен для включения и отключения двух независимых светильников или групп освещения с одного места. Подсветка помогает быстро найти устройство в темноте - особенно удобно в коридорах, спальнях, туалетах и на лестницах. Применяется в жилых домах, офисах, гостиницах и других объектах с внутренней электропроводкой. Подходит для замены старых аналогов в рамках реконструкции электросетей.

Технические характеристики

• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт при 220 В (например, две лампы по 100 Вт каждая + дополнительные устройства).
• Номинальное напряжение: 220 В - работает в стандартной сети переменного тока.
• Количество клавиш: 2 - каждая управляет своей цепью освещения.
• Схема подключения: 2×1-полюс - два отдельных контакта, каждый размыкает одну фазу.
• Подсветка: светодиодная, синяя - включается при отключенном состоянии, не потребляет значительной мощности.
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли; применяется только во внутрипомещенческих условиях.
• Габариты: 71×71×40 мм - соответствует стандартным монтажным коробкам для скрытой установки.
• Материал корпуса: термопласт (ABS) - устойчив к механическим повреждениям и УФ-излучению, не желтеет со временем.
• Отделка: матовая, необработанная - не царапается, не требует специального ухода.
• Цвет: серый - сочетается с большинством декоративных рамок серии AtlasDesign.
• Крепление: винтовое - фиксация через лапки в монтажной коробке.
• Подключение: винтовые клеммы - надёжный контакт, допускает многожильные и одножильные провода до 2,5 мм2.
• Комплектация: механизм с накладкой - готов к установке в рамку, не требует дополнительных элементов.

Совместимость и монтаж

Механизм designed для установки в стандартные монтажные коробки глубиной не менее 40 мм. Совместим с лицевыми рамками серии AtlasDesign (ранее Schneider Electric). Для монтажа требуется:

• Заготовленная штроба с установленной монтажной коробкой;
• Провода фазы, нуля и заземления (заземление не подключается к самому выключателю);
• Инструмент: отвертка, плоскогубцы, тестер напряжения.

Установка выполняется после отключения питания. Лапки механизма плотно фиксируются в коробке винтами - не используйте силу, чтобы не деформировать пластик. После закрепления механизма надевается декоративная рамка. Подсветка активируется автоматически при отключении - проверьте правильность подключения фазы.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового оборудования. Сертифицирован в соответствии с ГОСТ Р 50345 и IEC 60669. Отсутствие галогенов делает материал экологичным и безопасным при возгорании. IP20 исключает применение в сырых помещениях (ванна, баня, бассейн) и на улице. Напряжение 220 В - не предназначено для работы в сетях 380 В или постоянного тока.

Преимущества

• Светодиодная подсветка синего цвета - не слепит, хорошо видна в темноте, энергоэффективна.
• Усиленные монтажные лапки - обеспечивают прочную фиксацию даже в старых или расшатанных коробках.
• Матовая поверхность - не оставляет следов пальцев, не требует частой уборки.
• Совместимость с системой AtlasDesign - можно собирать единый стиль интерьера с другими выключателями и розетками этой же серии.
• Простота подключения - винтовые клеммы подходят для всех типов проводов, включая многожильные.

Ограничения применения

• Не используется в помещениях с высокой влажностью - IP20 не защищает от брызг и пара.
• Не подходит для управления мощными нагревательными приборами (электрокотлы, тепловентиляторы) - максимальная нагрузка 10 А (2,2 кВт).
• Не имеет функции dimmer - нельзя регулировать яркость света.
• Не совместим с беспроводными системами умного дома - только классическое управление клавишами.
• Требует наличия рамки AtlasDesign - не устанавливается как самостоятельная панель.

Примеры использования

• В спальне: одна клавиша - основной потолочный свет, вторая - ночник у кровати.
• На лестнице: первая клавиша - свет на нижнем этаже, вторая - на верхнем.
• В коридоре: включение света в холле и в тамбуре одним движением.
• В офисе: управление люстрой и точечными светильниками на рабочей зоне.

Практические советы

• Перед установкой обязательно отключите питание и проверьте отсутствие напряжения тестером.
• При подключении проводов не затягивайте винты слишком сильно - это может повредить клемму или изоляцию.
• Если выключатель установлен рядом с розеткой, убедитесь, что фаза подведена правильно - перепутанные провода сделают подсветку нефункциональной.
• Для долговечности не используйте агрессивные моющие средства - достаточно протирания сухой тряпкой.
• При замене старого выключателя сравните габариты - модель atn000953 точно соответствует стандартным размерам, но убедитесь, что коробка не деформирована.
• Этот механизм - часть системы AtlasDesign. Чтобы сохранить эстетику, выбирайте все остальные элементы из той же серии.
