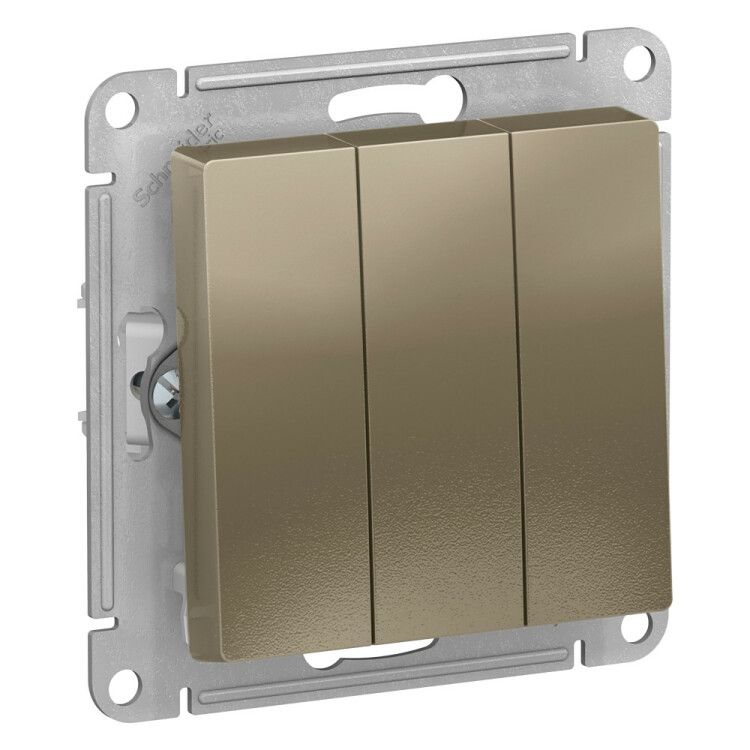

Выключатель 3-кл. СП AtlasDesign 10А IP20 (сх. 1+1+1) 10AX механизм шампань SE ATN000531 APC

Выключатель 3-клавишный схема 1+1+1, 10А, механизм, цвет шампань, IP20 от Systeme Electric (артикул atn000531) предназначен для управления тремя группами освещения из одного места. Механизм рассчитан на скрытую установку в стандартную монтажную коробку и подходит для бытовых и коммерческих помещений с напряжением до 250 В.

Назначение и область применения

Этот трёхклавишный выключатель позволяет включать и выключать три отдельных светильника или группы освещения - например, основной потолочный свет, бра и точечные светильники - одним устройством. Подходит для установки в жилых помещениях, офисах, гостиницах и других объектах, где требуется управление несколькими источниками света из одной точки. Применяется исключительно внутри помещений благодаря защите IP20.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для каждой клавиши
• Номинальное напряжение: 220–250 В - совместим с сетями 220 В и 230 В
• Схема подключения: 3×1-полюс - каждая клавиша управляет своей цепью
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: ABS-пластик - прочный, устойчивый к царапинам и УФ-излучению
• Отделка поверхности: матовая - снижает бликование, легко моется
• Габариты: 71×71×40 мм - соответствует стандартным монтажным коробкам
• Способ подключения: винтовые клеммы - надёжное соединение проводов сечением до 2,5 мм2
• Тип монтажа: скрытая установка - встраивается в стену
• Цвет: шампань - нейтральный оттенок, сочетается с большинством интерьеров
• Подсветка: отсутствует - не имеет светодиодной индикации

Совместимость и монтаж

Механизм совместим с любыми рамками серии AtlasDesign и другими стандартными декоративными рамками для скрытой установки с внутренним размером 71×71 мм. Для монтажа используется винтовое крепление через усиленные лапки - они обеспечивают плотную фиксацию в пластиковой или металлической монтажной коробке. Перед установкой проверьте глубину коробки: минимальная рекомендуемая глубина - 40 мм. Соединение проводов выполняется винтовыми зажимами - затягивать необходимо равномерно, чтобы избежать повреждения медных жил.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Отсутствие галогенов делает материал экологически безопасным. Сертифицирован для работы в условиях нормальной температуры окружающей среды (+5C до +40C). Не предназначен для установки во влажных помещениях (ванна, баня, бассейн) или вне помещений.

Преимущества

• Усиленные монтажные лапки - предотвращают люфт и перекос механизма после установки
• Матовая поверхность - меньше заметны следы пальцев и грязь
• ABS-пластик - долговечен, не желтеет со временем
• Совместимость с системой AtlasDesign - можно заменить только механизм, сохранив рамку
• Чёткая тактильная реакция клавиш - удобное управление даже в темноте

Ограничения применения

• Не использовать в помещениях с высокой влажностью - IP20 не обеспечивает защиту от брызг и пара
• Не предназначена для управления мощными нагрузками выше 2,2 кВт на одну клавишу (при 220 В)
• Не поддерживает подсветку - нельзя использовать как индикатор состояния
• Не совместим с автоматическими системами управления (умный дом) без внешних реле
• Не рекомендуется для установки в местах с частыми механическими воздействиями - например, в производственных цехах

Примеры использования

• Жилая спальня: одна клавиша - основной свет, вторая - ночник, третья - свет над зоной отдыха
• Кухня: управление светом над столешницей, над мойкой и в рабочей зоне
• Офис: включение света над столом, над дверью и в проходной зоне
• Лестница: управление светом на первом этаже, площадке и втором этаже

Практические советы

• Перед установкой обязательно отключите питание - работа с электропроводкой требует соблюдения правил безопасности
• Используйте провода сечением 1,5–2,5 мм2 - оптимально для нагрузки 10 А
• Проверьте соответствие диаметра монтажной коробки - стандарт 68–72 мм
• Если планируете заменить старый выключатель - новый механизм atn000531 полностью заменяет аналогичные модели Schneider Electric серии AtlasDesign
• Не используйте силовые инструменты при затяжке винтов - достаточно легкого усилия руками
• При необходимости замены - можно купить только механизм, не меняя всю рамку
