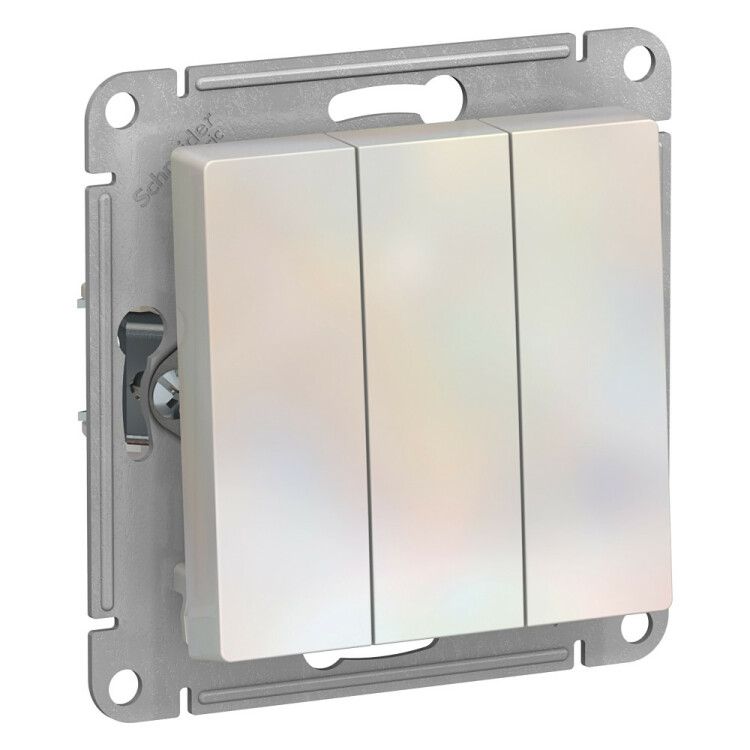

Выключатель 3-кл. СП AtlasDesign 10А IP20 (сх. 1+1+1) 10AX механизм жемчуж. SE ATN000431 APC

Выключатель 3-клавишный схема 1+1+1, 10А, механизм, цвет жемчуг от Systeme Electric (арт. atn000431) - это механизм для скрытой установки, позволяющий управлять тремя группами освещения из одного места. Подходит для бытовых и офисных интерьеров с классической проводкой.

Назначение и область применения

Этот выключатель предназначен для управления трёмя независимыми нагрузками - например, люстрой, бра и точечными светильниками - одним устройством. Механизм используется внутри помещений: спальнях, холлах, коридорах, где требуется несколько уровней освещения. Он не рассчитан на управление мощными нагревательными приборами или двигателями.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В;
• Номинальное напряжение: 220 В (совместим с сетями до 250 В);
• Количество клавиш: три, каждая работает автономно по схеме 1+1+1;
• Способ подключения: винтовые клеммы - надёжное соединение с медным проводом сечением до 2,5 мм2;
• Способ монтажа: скрытая установка в стандартную монтажную коробку глубиной ≥40 мм;
• Габариты: 71×71×40 мм - совместим с большинством рамочных систем;
• Степень защиты IP20: защищён от контакта с пальцами и крупными предметами, но не от воды и пыли - применяется только во внутренних помещениях;
• Материал корпуса: термопласт (ABS-пластик) - прочный, не деформируется при температуре до +85 C;
• Отделка: матовый перламутровый цвет - не бликует, маскирует следы эксплуатации;
• Подсветка: не предусмотрена - требует внешнего решения при необходимости;
• Количество модулей: 0 - не является частью DIN-рейки, монтируется отдельно.

Совместимость и монтаж

Механизм совместим с любыми рамками серии AtlasDesign и другими стандартными рамками 71×71 мм. Для установки потребуется монтажная коробка с внутренним диаметром не менее 68 мм. Крепление осуществляется через усиленные винтовые лапки - они плотно фиксируют механизм даже в старых коробках с расшатанными стенками. Перед сборкой проверьте соответствие площади проёма и глубины коробки - минимальная рекомендуемая глубина 40 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности ГОСТ Р 50345 и IEC 60669. Отсутствие галогенов делает материал безопасным при горении. Нагрузка выше 10 А запрещена - возможен перегрев и выход из строя контактной группы. Не используйте в сырых помещениях, банях, на улице - степень защиты IP20 исключает воздействие влаги.

Преимущества

• Усиленные лапки обеспечивают устойчивую фиксацию без люфта;
• Матовое покрытие снижает видимость потёртостей после многолетней эксплуатации;
• ABS-пластик сохраняет форму и цвет даже при длительном воздействии искусственного света;
• Легко комбинируется с другими элементами системы AtlasDesign - единый стиль интерьера;
• Произведено компанией Systeme Electric - известный европейский производитель автоматических аппаратов.

Ограничения применения

• Не предназначены для управления нагрузками свыше 2,2 кВт (например, электрообогреватели, насосы);
• Не подходят для влажных сред - нельзя использовать в ванных комнатах, на кухне рядом с мойкой;
• Не имеет функции подсветки - если нужна подсветка клавиш, придётся выбирать другую модель или устанавливать отдельные LED-элементы;
• Не совместим с системами умного дома без дополнительных реле или контроллеров;
• Не заменяет автоматический выключатель - служит только для ручного включения/выключения.

Примеры использования

• Управление основным светом, ночником и декоративной подсветкой в спальной комнате;
• Контроль трёх зон освещения в длинном коридоре - вход, середина, выход;
• Включение люстры, бра и торшера в гостиной через одну кнопочную панель;
• Освещение рабочего уголка, шкафа и зоны отдыха в домашнем офисе.

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша монтажная коробка имеет внутренний размер минимум 68×68 мм - иначе механизм не войдёт;
• Закручивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить пластиковую оболочку;
• Если планируете менять цвет оформления - можно заказать другие лицевые панели того же типа;
• Не смешивайте с продукцией других брендов в одном блоке - различаются шаги крепления и форма лапок;
• Проверяйте целостность изоляции перед первым включением - особенно если изделие хранилось в условиях высокой влажности.
