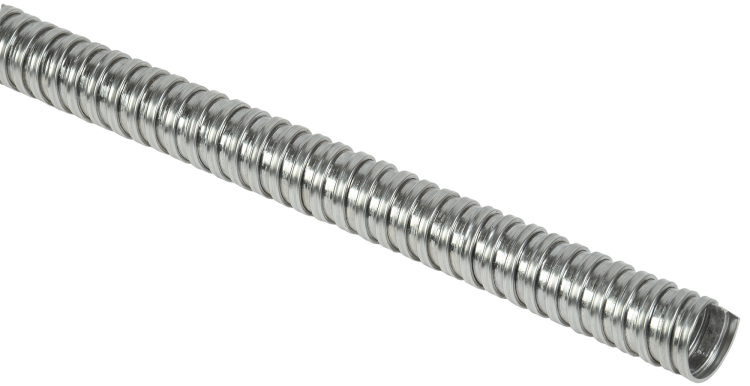

Металлорукав Р3-Н-22 d22 из нерж. стали с протяжкой ELASTA (уп.50м) IEK CMP43-022-K00-050

Металлорукав из нержавеющей стали Р3-Н-22, РЗ-Н-22 (50 м) с зондом и протяжкой - это защищённая гибкая трубка из нержавеющей стали, предназначенная для прокладки кабелей в агрессивных и сложных условиях. Бренд IEK предлагает этот продукт в виде бухты длиной 50 метров с готовой протяжкой и зондом, что ускоряет монтаж. Артикул cmp43-022-k00-050 соответствует серийному исполнению РЗ-Н-22.

Назначение и область применения

Металлорукав из нержавеющей стали Р3-Н-22, РЗ-Н-22 (50 м) с зондом и протяжкой используется для механической защиты кабелей и проводов в местах, где есть риск повреждения, воздействия химикатов, влаги, перепадов температур или вибраций. Подходит для прокладки внутри оборудования, на конвейерах, в цехах химической, нефтегазовой и пищевой промышленности, а также на объектах с морским или тропическим климатом.

Технические характеристики

• Материал: нержавеющая сталь - обеспечивает долговечность и устойчивость к коррозии
• Номинальный внутренний диаметр: 22 мм - подходит для кабелей до 12–15 мм в диаметре
• Длина бухты: 50 м - удобна для крупных участков прокладки без стыков
• Рабочая температура: от –60 C до +300 C - выдерживает экстремальные холод и жар
• Степень защиты IP40 - предотвращает попадание твердых частиц размером более 1 мм, но не защищает от воды
• Гибкость: высокая - легко изгибается вокруг препятствий без потери прочности
• Уплотнение: отсутствует - требует дополнительной герметизации на концах при необходимости
• Обшивка: отсутствует - поверхность металлическая, без пластикового покрытия
• Цвет: металлик - естественный цвет нержавеющей стали

Совместимость и монтаж

Металлорукав из нержавеющей стали Р3-Н-22, РЗ-Н-22 (50 м) с зондом и протяжкой комплектуется встроенной протяжкой и зондом - это позволяет легко затянуть кабель через всю длину рукава без дополнительного инструмента. Протяжка выполнена из прочной стальной проволоки, закреплённой внутри. Для монтажа достаточно вставить зонд в один конец, привязать к нему кабель и протянуть его через рукав. Установка возможна в горизонтальных, вертикальных и извилистых маршрутах. На концах требуется установить фитинги или муфты для фиксации и герметизации, так как уплотнение в комплекте отсутствует.

Безопасность и стандарты

Металлорукав из нержавеющей стали Р3-Н-22, РЗ-Н-22 (50 м) с зондом и протяжкой соответствует требованиям к механической защите кабелей в промышленных условиях. Степень защиты IP40 гарантирует безопасную работу в помещениях с пылью и твёрдыми частицами. Однако он не предназначен для открытой прокладки под дождём или в контакте с жидкостями - для таких условий необходима дополнительная герметизация. Электрические характеристики не указаны - рукав не является изолирующим элементом и не рассчитан на защиту от напряжения.

Преимущества

• Высокая коррозионная стойкость благодаря материалу из нержавеющей стали - срок службы значительно выше, чем у оцинкованных аналогов
• Широкий температурный диапазон - можно применять в морозильных камерах и рядом с нагревательными элементами
• Встроенная протяжка и зонд - экономят время на монтаже, исключают необходимость самостоятельной подготовки протяжки
• Гибкость и прочность - не деформируется при изгибе, сохраняет форму после многократных нагрузок
• Отсутствие обшивки - снижает вес, улучшает теплоотвод, упрощает контроль состояния кабеля внутри

Ограничения применения

• IP40 не обеспечивает защиту от воды - нельзя использовать во влажных средах без дополнительной герметизации концов
• Нет встроенных уплотнений - необходимо самостоятельно выбирать и устанавливать фитинги, переходники, сальники
• Не предназначен для прямого контакта с открытыми токоведущими частями - не заменяет кабельную изоляцию
• При использовании в условиях постоянной вибрации рекомендуется фиксация каждые 80–100 см
• Не следует применять там, где возможен контакт с расплавленным металлом или открытым пламенем - хотя сталь выдерживает 300 C, длительный перегрев может ослабить структуру

Примеры использования

• Защита силовых кабелей на конвейере в пищевом производстве
• Прокладка сигнальных линий между станками в цехе с химическими парами
• Монтаж термопар и датчиков в печях с рабочей температурой до 250 C
• Прокладка кабелей в судовых системах управления (морской климат)
• Фиксация кабелей в системах вентиляции и кондиционирования с высокой вибрацией

Практические советы

• Перед монтажом проверьте внешнюю поверхность рукава на наличие деформаций - даже малые вмятины могут затруднить протяжку кабеля
• Выбирайте фитинги с внутренним диаметром не менее 22 мм - совпадение посадочного размера критично для плотного соединения
• Для работы при температурах ниже –40 C избегайте резких изгибов - металл становится хрупче
• Если нужна герметичность - используйте сальниковые вводы с резиновым уплотнением и контргайками
• При прокладке длинных участков (>30 м) убедитесь, что радиус изгиба не меньше 5× диаметра рукава (не менее 110 мм)
• Артикул cmp43-022-k00-050 - это одна бухта 50 м; для больших проектов заказывайте несколько бухт, чтобы избежать стыков
