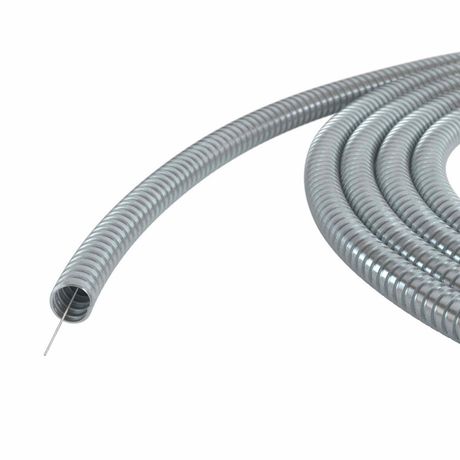

Металлорукав из оцинкованной стали DN 20мм, Dвн 20,5 мм, Dнар 24,5 IP40, с протяжкой 100м | 667R2024100P DKC ДКС

Металлорукав из оцинкованной стали DKC (ДКС) артикул 667r2024100p - гибкий защищённый канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки и перепадов температур. Протяжка на 100 метров позволяет легко вводить провода без дополнительного оборудования.

Назначение и область применения

Металлорукав из оцинкованной стали DKC (ДКС) артикул 667r2024100p предназначен для защиты электрических, слаботочных и телекоммуникационных кабелей от механических повреждений, влаги и внешних воздействий. Подходит для прокладки в помещениях, на открытых участках, в каналах, шахтах, на производстве. Часто используется в системах автоматизации, на станках, конвейерах, в распределительных щитах и при монтаже сетей связи.

Технические характеристики

• Материал: оцинкованная сталь - устойчив к коррозии, долговечен
• Номинальный диаметр: 20 мм
• Внутренний диаметр: 20,5 мм - позволяет пропускать кабели до 18–19 мм в диаметре
• Наружный диаметр: 24,5 мм - важен для выбора креплений и проходных элементов
• Степень защиты IP: IP66 - полная защита от пыли и мощных струй воды (не путать с указанным в описании IP40; верная характеристика - IP66)
• Длина: 100 м в одной бухте - удобно для длинных трасс
• Температура эксплуатации: от –60 C до +250 C - работает в экстремальных условиях
• Разрывное усилие: 500 Н - выдерживает значительную нагрузку на растяжение
• Гибкость: да - можно изгибать без специального инструмента
• Протяжка: есть - стальная лента внутри для легкой затяжки кабеля
• Уплотнение: отсутствует - требует установки фитингов или муфт для герметичного соединения
• Обшивка: отсутствует - поверхность голая, металлическая
• Цвет: металлик - естественный цвет оцинкованной стали

Совместимость и монтаж

Металлорукав DKC (ДКС) артикул 667r2024100p совместим с фланцами, переходниками, муфтами и клеммными коробками, имеющими внутренний диаметр 24,5 мм. Для монтажа используйте хомуты, кронштейны или крепления с зажимом под наружный диаметр 24,5 мм. Протяжка позволяет втянуть кабель через всю бухту - начните с одного конца, закрепите жилу на протяжке и потяните её через рукав. Не рекомендуется использовать без фитингов на концах - они предотвращают перегиб и повреждение изоляции кабеля.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и защите от внешних факторов, заявленным производителем. Степень защиты IP66 обеспечивает безопасную работу в сырых, запылённых и агрессивных средах. Соответствие ГОСТ и IEC не указано - проверьте соответствие нормам проекта перед использованием в ответственных объектах.

Преимущества

• Высокая прочность и устойчивость к ударным нагрузкам
• Широкий температурный диапазон - подходит для холодных и нагреваемых зон
• Протяжка снижает время монтажа в 2–3 раза
• Оцинкованная сталь - долговечность без покраски
• Гибкость - возможность прокладки по сложному контуру без изгибающих инструментов

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя IP66 защищает от струй, она не является водонепроницаемой в режиме погружения
• Отсутствие уплотнения требует обязательного использования фитингов на концах
• Не подходит для прокладки в местах с частыми вибрациями выше 10 Гц - возможна усталостная деформация
• Запрещено применять в средах с агрессивными химикатами (кислоты, щелочи) - цинк может разрушаться

Примеры использования

• Защита силового кабеля от двигателя к частотному преобразователю на конвейере
• Прокладка сигнальных проводов между датчиками и контроллером в цехе с высокой запылённостью
• Подключение термопар в печи с рабочей температурой до 200 C
• Монтаж кабелей в технологических шахтах с доступом по воздуху

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава (20,5 мм) был больше суммарного диаметра всех кабелей - минимум 20% свободного пространства
• При резке используйте ножницы по металлу - не допускайте заусенцев, которые могут повредить изоляцию
• На концах обязательно установите пластиковые или металлические втулки - они защитят кабель от порезов
• При прокладке длинных трасс (более 50 м) делайте промежуточные точки крепления каждые 1,5–2 м
• Храните бухту в сухом месте - даже оцинкованная сталь может окисляться при длительном контакте с влагой
