Металлорукав МРПИнг DIESEL 22 с протяжкой в маслобензостойкой ПВХ-изоляции (Fortisflex) - 88465 КВТ

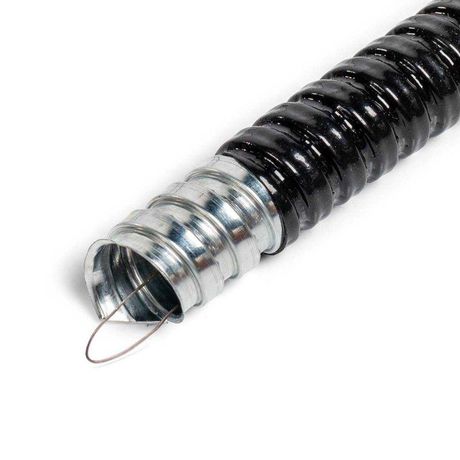

Металлорукав МРПИнг с протяжкой 22 от Fortisflex - гибкая металлическая трубка с оцинкованной стальной оплеткой и ПВХ-покрытием, предназначенная для безопасной прокладки кабелей в условиях повышенной механической нагрузки и агрессивной среды. Артикул 88465 подходит для промышленного и внешнего монтажа, где важна надежная защита от пыли, влаги и химических воздействий.

Назначение и область применения

Металлорукав МРПИнг с протяжкой 22 используется для прокладки силовых и слаботочных кабелей в местах, требующих высокой механической прочности и защиты от внешних факторов. Подходит как для открытой, так и для скрытой проводки. Применяется в системах вентиляции, кондиционирования, обогрева, на конвейерах, в цехах с технологическим оборудованием, а также там, где есть риск контакта с маслом, бензином, разбавленными кислотами или щелочами.

Технические характеристики

• Диаметр: 22 мм - позволяет пропускать кабели с наружным диаметром до 16–18 мм
• Материал корпуса: оцинкованная стальная лента - защищает от коррозии и увеличивает срок службы
• Покрытие: поливинилхлорид (ПВХ) - маслобензостойкий, самозатухающий, не поддерживает горение
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температурный диапазон эксплуатации: от –60 C до +75 C - работает в суровых климатических условиях
• Температура монтажа: не ниже –40 C - нельзя гнуть при более низких температурах
• Статический радиус изгиба: 64 мм - минимальный допустимый радиус изгиба при статической нагрузке
• Разрывное усилие: 700 Н - выдерживает значительную осевую нагрузку
• Электроизоляционные свойства: да - предотвращает контакт с токоведущими частями
• Цвет: металлик (по данным производителя указан черный - возможна вариация окраски)
• Протяжка: стальная проволока внутри - облегчает затяжку кабелей при монтаже
• Уплотнение: отсутствует - требуется использование фитингов с уплотнением для герметизации концов
• Гибкость: высокая - позволяет выполнять сложные маршруты прокладки без специального оборудования

Совместимость и монтаж

Металлорукав МРПИнг с протяжкой 22 совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для герметизации концов необходимо использовать комплектные соединители с уплотнителем. Установка выполняется путем вставки рукава в фитинг и зажима с помощью гайки. Протяжка позволяет легко втягивать кабель через весь участок трассы - особенно удобно при длинных или извилистых маршрутах. Не рекомендуется перегибать рукав менее чем на 64 мм радиуса - это снижает прочность и может повредить изоляцию кабеля.

Безопасность и стандарты

• Степень защиты от ударов: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• ПВХ-покрытие соответствует требованиям к самозатуханию - не распространяет пламя
• Обеспечивает защиту от поражения электрическим током благодаря изолирующей оболочке
• Не содержит свинца и других запрещенных токсичных элементов

Преимущества

• Высокая гибкость и наличие протяжки ускоряют монтаж и позволяют прокладывать кабели даже в труднодоступных местах
• Оцинкованная сталь и ПВХ обеспечивают долговечность в агрессивных средах - масло, бензин, влага, химикаты
• IP65 гарантирует надежную работу в пыльных, влажных и outdoor-условиях
• Широкий температурный диапазон делает его пригодным для холодных регионов и нагретых помещений
• Электроизоляция снижает риск пробоя и замыканий при случайном контакте с другими проводниками

Ограничения применения

• Отсутствие уплотнения - рукав не является герметичным без дополнительных фитингов
• Нельзя монтировать при температуре ниже –40 C - материал становится хрупким
• Не предназначена для постоянного погружения в воду - IP65 не равнозначен IP68
• Не рекомендуется применять в средах с концентрированными кислотами, щелочами или растворителями - ПВХ может разрушаться
• Максимальный диаметр кабеля ограничен - не следует перегружать рукав более чем на 18 мм наружного диаметра

Примеры использования

• Прокладка кабелей управления между станком и пультом в металлургическом цехе
• Защита проводов в системе вентиляции на крыше здания - выдерживает ветер, дождь и перепады температур
• Подключение датчиков на конвейере в пищевой промышленности - устойчив к мойкам и моющим средствам
• Переход кабеля от шкафа управления к насосу в нефтепродуктовом хранилище - защищен от масла и паров

Практические советы

• Выбирая Металлорукав МРПИнг с протяжкой 22, проверьте внутренний диаметр кабеля - он должен быть меньше 18 мм, чтобы не деформировать рукав
• Для длительных трасс используйте протяжку - она значительно упрощает ввод кабеля, особенно при нескольких поворотах
• На концах всегда устанавливайте фитинги Fortisflex с уплотнением - иначе IP65 не будет реализован
• При монтаже в холодную погоду (ближе к –40 C) согрейте рукав перед изгибом - это предотвратит растрескивание ПВХ
• Не применяйте инструменты с острыми краями - они могут повредить ПВХ-покрытие и снизить степень защиты
• Артикул 88465 от Fortisflex - один из самых универсальных решений для промышленной автоматизации; при необходимости замены - аналоги должны иметь те же параметры: диаметр 22 мм, IP65, протяжка, ПВХ-покрытие
