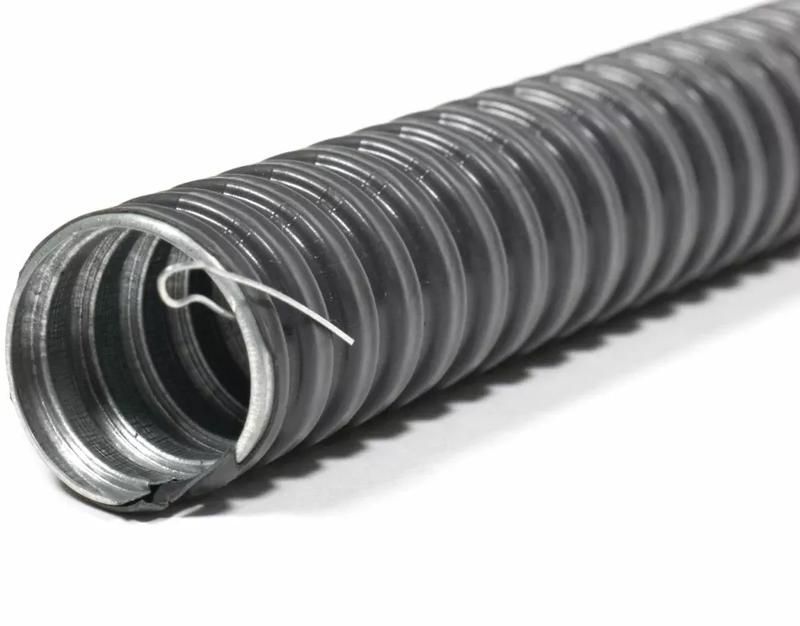

Металлорукав в ПВХ изоляции Р3-ЦП нг-LS 20 (50 м) с протяжкой | zeta44116 ГОФРОМАТИК ЗЭТА

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 20 с протяжкой (50 метров) от ЗЭТА Новосибирск предназначен для защиты и прокладки кабелей в сложных маршрутах - особенно там, где нужны изгибы, высокая механическая прочность и защита от воды и пыли. Этот металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 20 с протяжкой (50 метров) подходит для промышленных объектов, автоматизированных линий и наружных установок.

Назначение и область применения

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 20 с протяжкой (50 метров) используется для прокладки кабелей и проводов в местах с необходимостью изгибов, поворотов и ограниченного доступа. Применяется в системах автоматизации, на конвейерах, в станках, распределительных щитах, а также во влажных, пыльных и агрессивных средах. Подходит как для внутренней, так и для наружной прокладки благодаря защите IP67.

Технические характеристики

• Тип: металлорукав с ПВХ изоляцией
• Наружный диаметр: 23,2 мм
• Внутренний диаметр: 19,1 мм - позволяет пропускать кабели до 16 мм2
• Материал корпуса: оцинкованная стальная лента
• Изоляция: негорючий ПВХ пластикат (нг-LS - малодымный, неподдерживающий горение)
• Цвет: черный
• Длина бухты: 50 метров
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду
• Разрывное усилие: 500 Н - выдерживает значительную нагрузку на растяжение
• Рабочая температура: от –40 C до +90 C
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус при фиксированном изгибе
• Гибкость: высокая - легко формируется в нужную форму
• Уплотнение: отсутствует - требует дополнительной герметизации на концах при необходимости

Совместимость и монтаж

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 20 с протяжкой (50 метров) совместим со всеми типами кабельных вводов, муфт и фитингов, имеющих соответствующий наружный диаметр 23,2 мм. Установка упрощена за счет наличия протяжки - стальной трос внутри рукава позволяет легко затянуть кабель без дополнительных инструментов. Для монтажа используйте клеммы, зажимы и хомутики, подходящие по диаметру. Обязательно закрепляйте рукав через каждые 80–100 см, чтобы избежать провисания. Концы рукава рекомендуется запечатывать термосварными колпачками или специальными заглушками, поскольку уплотнение в комплекте отсутствует.

Безопасность и стандарты

Металлорукав в ПВХ изоляции РЗ-ЦП нг-LS 20 с протяжкой (50 метров) соответствует требованиям безопасности по ГОСТ Р 50571.5.52 и IEC 61386-2-1. ПВХ-оболочка не поддерживает горение (нг-LS), что снижает риск распространения пламени. Защита IP67 гарантирует безопасность при случайном попадании воды или в условиях повышенной влажности. Электрическая изоляция предотвращает контакт с токоведущими частями даже при повреждении внешнего слоя кабеля.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали и усиленной ПВХ-оболочке
• Протяжка встроена - экономит время при прокладке кабелей
• Негорючая изоляция (нг-LS) - безопасна для помещений с высокими требованиями к пожарной безопасности
• IP67 - надежная защита от пыли и воды, включая кратковременное погружение
• Широкий температурный диапазон - работает в холодных и жарких условиях
• Устойчив к химическим веществам, маслам и атмосферным воздействиям

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Отсутствие уплотнения на концах требует самостоятельной герметизации при использовании в сырых помещениях
• Минимальный радиус изгиба 60 мм - нельзя перегибать более плотно, иначе повредится структура
• Не следует использовать в средах с постоянным контактом с открытым огнем или высокотемпературными поверхностями выше +90 C
• Подходит только для кабелей с наружным диаметром до ~16 мм - большие кабели не поместятся

Примеры использования

• Прокладка силовых кабелей между станками на заводе с частыми перемещениями оборудования
• Защита сигнальных проводов на конвейерной линии с множеством поворотов
• Монтаж кабелей в цехах с высокой влажностью - пищевые производства, мойки, литьевые цеха
• Прокладка в наружных шкафах управления, где возможны осадки и пылевая нагрузка
• Обвязка кабелей в труднодоступных местах - под полом, в потолочных перекрытиях, за стенами

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 19,1 мм достаточен для вашего кабеля - лучше оставлять 10–15% свободного пространства
• При резке используйте ножницы по металлу - острые кромки могут повредить изоляцию
• Если требуется герметизация - после прокладки кабеля заполните конец рукава силиконовым герметиком или наденьте термоусадочные колпачки
• Не растягивайте рукав при монтаже - он не рассчитан на длительную нагрузку на растяжение
• Храните бухту в сухом месте, избегая прямых солнечных лучей - долгое воздействие УФ может ослабить ПВХ
• Для длинных трасс используйте несколько бухт - 50 метров достаточно для большинства задач, но при сложных маршрутах может потребоваться стыковка
