Миниатюрное промышленное электромеханическое реле; монтаж в розетку или наконечники Faston (4.8х0.5мм); 1СO 16A | 466180240040 Finder 46.61.8.024.0040

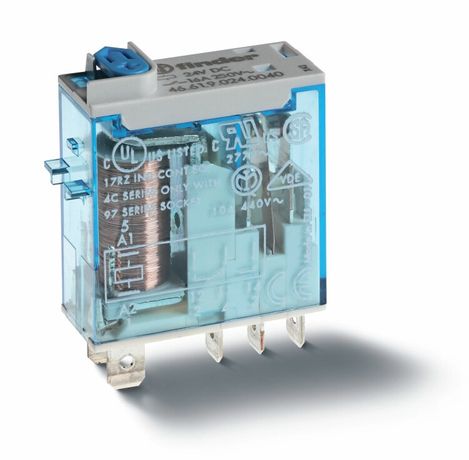

Электромеханическое реле Finder 46.61.8.024.0040 - компактное промышленное устройство с коммутацией до 16 А на переменном токе 24 В, предназначенное для управления нагрузками в автоматизированных системах. Монтаж через розетку или Faston-наконечники упрощает установку и замену, а наличие тестовой кнопки и механического индикатора повышает удобство обслуживания.

Назначение и область применения

Реле Finder 46.61.8.024.0040 используется для переключения цепей средней мощности в промышленной автоматике. Подходит для управления двигателями, нагревательными элементами, световыми сигналами, клапанами и другими исполнительными механизмами. Применяется в панелях управления, станках, конвейерах, системах вентиляции и других устройствах, где требуется надёжное и долговечное реле с быстрой заменой.

Технические характеристики

• Напряжение катушки: 24 В переменного тока (AC)
• Коммутируемый ток: 16 А при напряжении до 250 В
• Тип контакта: 1CO (одна группа переключаемых контактов - нормально разомкнутый + нормально замкнутый)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Подключение: плоские штекеры Faston 4,8×0,5 мм
• Способ монтажа: в розетку (DIN-монтаж) или на наконечники
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, но не от воды
• Тип управления: моностабильное - работает при подаче напряжения, возвращается в исходное состояние при её отключении
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25 C до +40 C и повышенной влажностью
• Наличие кнопки тестирования и механического индикатора состояния контактов
• Соответствие стандарту EN 50178 - требования к безопасному проектированию электрооборудования

Совместимость и монтаж

Реле Finder 46.61.8.024.0040 совместимо со стандартными розетками серии 46, используемыми в промышленных щитах. Для монтажа достаточно вставить реле в розетку - контакты автоматически соединятся с выводами платы. Также возможно подключение напрямую к проводам с наконечниками Faston 4,8×0,5 мм. Катушка рассчитана только на переменный ток 24 В - постоянный ток использовать нельзя. Перед установкой проверьте соответствие габаритов розетки и тип контактов на вашей плате.

Безопасность и стандарты

Изделие соответствует европейскому стандарту EN 50178, который регламентирует безопасность электрического оборудования в промышленных системах. Конструкция обеспечивает изолированную коммутацию, предотвращает случайное прикосновение к токоведущим частям благодаря пластиковому корпусу и защищённым контактам. Индикатор положения контактов позволяет визуально контролировать состояние без дополнительных приборов.

Преимущества

• Высокая надёжность контактов AgNi - подходят для частых включений и высоких импульсных нагрузок
• Удобный монтаж через розетку - замена занимает несколько секунд без пайки
• Механический индикатор показывает реальное положение контактов, даже при отсутствии питания
• Кнопка тестирования позволяет проверить работоспособность без подачи напряжения на всю цепь
• Компактные размеры позволяют экономить место в распределительных щитах

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не защищает от брызг и пара
• Катушка работает только от переменного тока 24 В; применение постоянного тока вызовет выход из строя
• Нет нормально замкнутых контактов - только один переключаемый контакт (1CO)
• Не рекомендуется для частых включений свыше 10 000 операций в час - возможен износ контактов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Управление насосом в системе охлаждения станка
• Включение нагревателя в термокамере при достижении заданной температуры
• Переключение режима работы конвейера по сигналу от PLC
• Автоматическое включение аварийной сигнализации при срабатывании датчика
• Контроль состояния цепи в распределительном щите с помощью индикатора

Практические советы

• При использовании с Faston-наконечниками убедитесь, что они плотно затянуты - плохой контакт вызывает перегрев
• Проверяйте напряжение на катушке перед установкой - превышение 24 В AC приведёт к пробою изоляции
• Используйте реле только в закрытых щитах - внешняя среда с пылью, влагой или маслом снижает срок службы
• При замене реле Finder 46.61.8.024.0040 всегда выключайте питание - даже при отключенном входе есть потенциал на контактах
• Для частого тестирования используйте кнопку - она снижает износ контактов по сравнению с физическим включением нагрузки
