Миниатюрное силовое электромеханическое реле; монтаж на печатную плату; 2CO 12A; контакты AgNi; катушка 12В DC | 564290120000 Finder 56.42.9.012.0000

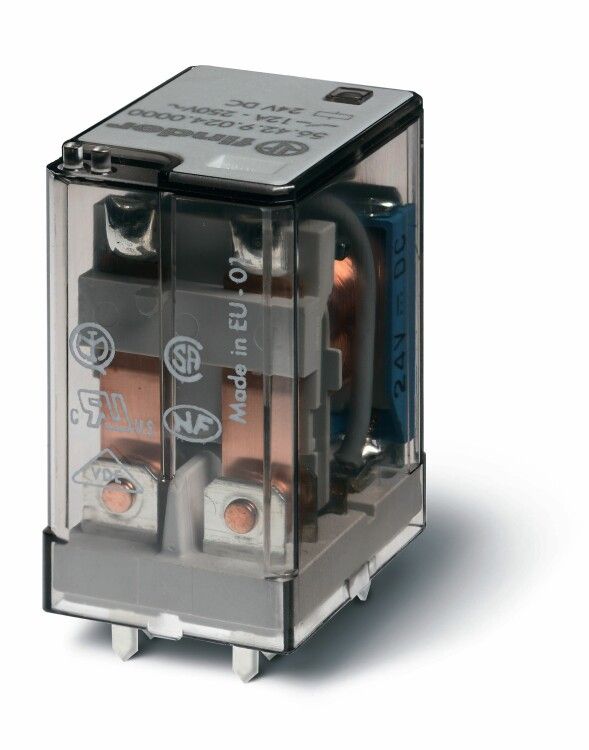

Электромеханическое реле Finder 56 564290120000 - компактное промежуточное реле с двумя переключающими контактами на 12 А, рассчитанное на управление постоянным током напряжением 12 В. Подходит для установки на печатную плату в устройствах автоматизации, где важна надежность и малые габариты.

Назначение и область применения

Реле Finder 56 564290120000 используется для коммутации нагрузок в цепях постоянного тока до 12 А. Применяется как промежуточное устройство: управляющий сигнал с контроллера или микросхемы через катушку 12 В DC активирует контакты, которые замыкают или размыкают более мощную цепь. Часто встречается в системах автоматизации, промышленной электронике, оборудовании для транспорта, медицинских приборах и бытовой технике с высокой плотностью компонентов.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 12 В
• Номинальный ток контактов: 12 А
• Количество контактов: 2 переключающих (2CO - два однополюсных переключающих контакта)
• Тип контактов: одинарные, выполнены из серебро-никеля (AgNi) - повышают долговечность при переключении
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения с катушки)
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Степень защиты: IP20 - защищено от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли
• Способ монтажа: на печатную плату (SMD-тип, выводы для пайки)
• Подключение: разъемное - контакты выходят на выводы, подходящие для пайки в отверстия платы
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 56 564290120000 совместимо с большинством стандартных печатных плат, имеющих отверстия под типовые DIL-выводы. Для монтажа требуется паяльник с точным нагревом - перегрев может повредить корпус или внутренние элементы. Расстояние между выводами соответствует стандартному шагу 5,08 мм. Перед пайкой проверьте соответствие расположения выводов реле и платы. После монтажа рекомендуется проверить механическую прочность пайки и отсутствие перемычек между соседними контактами.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на удар и вибрацию). Сертификация гарантирует безопасную работу в промышленных условиях, включая контроль пробоя изоляции и предельных температур. Класс защиты IP20 позволяет использовать реле только внутри закрытых щитов или корпусов, исключающих попадание влаги и пыли.

Преимущества

• Высокая коммутационная способность - 12 А при 12 В DC обеспечивает управление значительными нагрузками
• Контакты из AgNi снижают окисление и увеличивают срок службы при частых включениях
• Миниатюрный форм-фактор экономит место на плате
• Свободная полюсность упрощает проектирование схем - не требует соблюдения направления подключения катушки
• Известный бренд Finder - гарантированная надежность и совместимость с другими изделиями серии 56

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не защищает от брызг и пыли
• Не подходит для переменного тока - только постоянный ток 12 В
• Нет НЗ-контактов - только переключающие (NO+NC), что ограничивает применение в некоторых схемах аварийного отключения
• При работе с индуктивными нагрузками (например, двигатели, соленоиды) необходимо использовать внешний демпфер (диод или RC-цепь) для защиты контактов от скачков напряжения
• Не рекомендуется для частого включения/выключения свыше 10 000 циклов в час - возможен преждевременный износ контактов

Примеры использования

• Управление питанием двигателей постоянного тока в робототехнике
• Переключение режимов работы в тестовом оборудовании
• Коммуникация между контроллером и мощными потребителями (нагреватели, лампы) в системах HVAC
• Автоматизация в медицинской аппаратуре - например, включение насосов или клапанов
• Системы зарядки аккумуляторов - управление потоком тока между источником и батареей

Практические советы

• При проектировании платы учтите посадочные размеры реле - минимальный зазор между контактами и другими компонентами должен составлять не менее 3 мм
• Для длительной работы при максимальном токе 12 А обеспечьте хорошую теплоотдачу - не располагайте реле рядом с тепловыделяющими элементами
• Если вы используете реле в цепи с индуктивной нагрузкой, обязательно установите антиискровый диод параллельно нагрузке
• Проверяйте целостность контактов мультиметром перед первым запуском - возможно наличие дефектов при транспортировке
• Реле серии 56 от Finder легко заменяемо - другие модели этой серии имеют одинаковый корпус и распиновку, что удобно при модернизации оборудования
