Миниатюрное силовое электромеханическое реле, монтаж в розетку или наконечники Faston (4.8х0.5мм), 2CO 12A, контакты AgCdO, катушка 220В DC, степень защиты RTI, опции: мех.индикатор - 563292200020 FINDER 56.32.9.220.0020

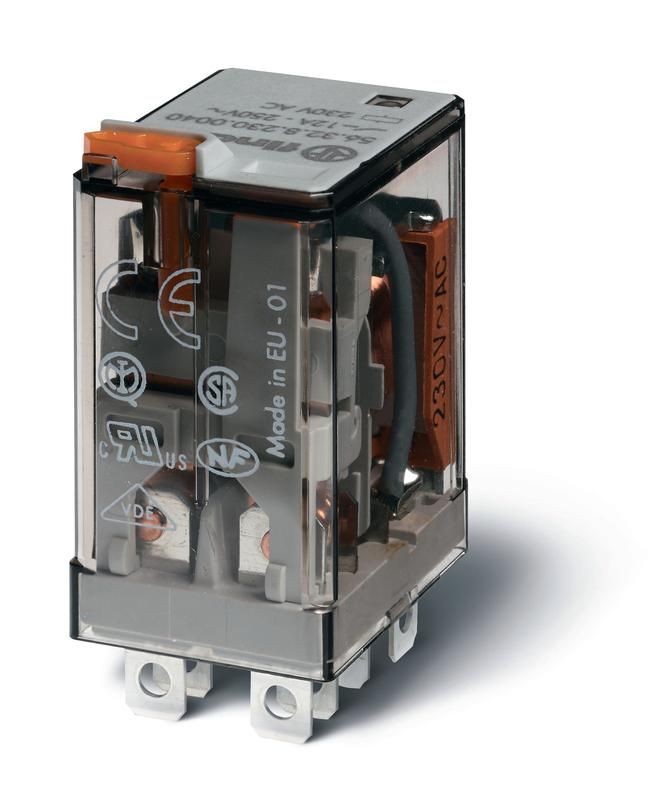

Электромеханическое реле Finder 56.32.9.220.0020 - компактное промежуточное реле с двумя переключающими контактами на 12 А, предназначенное для коммутации цепей постоянного тока 220 В. Монтаж осуществляется через Faston-наконечники или специальную розетку, что упрощает замену и обслуживание. Реле используется в автоматических системах, где важна надёжность и долгий срок службы контактов из серебро-кадмиевого сплава.

Назначение и область применения

Реле Finder 56.32.9.220.0020 служит для управления нагрузками средней мощности в цепях постоянного тока. Подходит для использования в устройствах автоматизации: панелях управления, промышленных контроллерах, системах безопасности, насосах, вентиляторах и других аппаратах, требующих гальванической развязки между управляющей и силовой цепью. Благодаря компактным размерам и удобному монтажу, его часто применяют там, где экономия места критична - например, в распределительных щитах или модульных блоках.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 220 В DC
• Номинальный ток контактов: 12 А
• Количество контактов: 2 переключающие (2CO - два однополюсных переключающих контакта)
• Тип контактов: нормально замкнутый + нормально открытый (NO+NC) на каждый полюс
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - повышает стойкость к дуге и износу
• Способ монтажа: установка в розетку или на Faston-наконечники 4,8×0,5 мм
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги
• Тип управления: моностабильное - возвращается в исходное положение после отключения питания
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускает повышенную влажность
• Материал корпуса: термостойкий пластик
• Индикация состояния: механический индикатор - видно, включен ли контакт

Совместимость и монтаж

Реле Finder 56.32.9.220.0020 совместимо со стандартными розетками серии 56, которые легко найти в продаже. Также возможно прямое подключение к Faston-наконечникам 4,8×0,5 мм - это позволяет использовать его в уже собранных блоках без демонтажа. Для монтажа в розетку достаточно вставить реле до щелчка. Катушка подключается к выводам 13–14, контакты - к группам 1–2, 3–4, 5–6, 7–8. Обязательно проверьте соответствие полярности при подключении к сети 220 В DC - хотя реле имеет свободную поляризацию, сама сеть должна быть правильно подведена. Не используйте реле в цепях переменного тока - оно рассчитано только на постоянный ток.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, испытания и требования к электромеханическим реле. Сертификация гарантирует соответствие требованиям к изоляции, теплостойкости и долговечности. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от внешних факторов - поэтому реле следует устанавливать внутри закрытых корпусов или щитов.

Преимущества

• Высокая надёжность контактов благодаря материалу AgCdO - снижает риск сваривания и увеличивает срок службы при перегрузках
• Механический индикатор позволяет визуально определить состояние реле без тестирования
• Гибкий монтаж: можно использовать как с розеткой, так и с наконечниками - удобно для ремонта и модификаций
• Свободная поляризация катушки - упрощает подключение и снижает вероятность ошибки при сборке
• Компактный форм-фактор - занимает мало места в щите, подходит для плотной компоновки

Ограничения применения

• Не предназначено для работы в условиях высокой запылённости, влажности или воздействия воды - IP20 недостаточен для открытых площадок
• Запрещено применять в цепях переменного тока - катушка и контакты рассчитаны только на 220 В постоянного тока
• Не рекомендуется для частых включений более 1000 раз в час - возможен преждевременный износ контактов
• Не подходит для управления реактивными нагрузками выше 12 А (например, мощные двигатели без пускателей)
• При использовании вне климатического диапазона УХЛ4 (ниже −25C или выше +40C) возможны отказы

Примеры использования

• Управление питанием 220 В DC-нагрузок в системах автономного освещения
• Переключение режимов работы в промышленных контроллерах (например, смена скорости вентилятора)
• Коммутирование сигналов в системах сигнализации и контроля доступа
• Работа в качестве промежуточного звена между PLC и силовым оборудованием
• Альтернатива старому реле в модернизации оборудования с сохранением существующего монтажа

Практические советы

• При монтаже в розетку убедитесь, что она точно соответствует типу 56 - не все розетки одинаковые даже для одного бренда
• Для длительной работы в условиях вибрации фиксируйте реле дополнительно (например, хомутом или клеем на основание)
• Проверяйте целостность контактов мультиметром перед первым включением - особенно если реле было в хранилище долго
• Если вы заменяете аналогичное реле, сравните не только напряжение катушки, но и тип контактов - 2CO отличается от 2NO или 1CO
• Не забудьте про теплоотвод: при работе на предельном токе 12 А в закрытом корпусе возможен нагрев - обеспечьте минимальный воздушный зазор вокруг реле
