Миниатюрное силовое электромеханическое реле; монтаж в розетку или наконечники Faston (4.8х0.5мм); 2CO 12A; контакты AgNi | 563290240090 Finder 56.32.9.024.0090

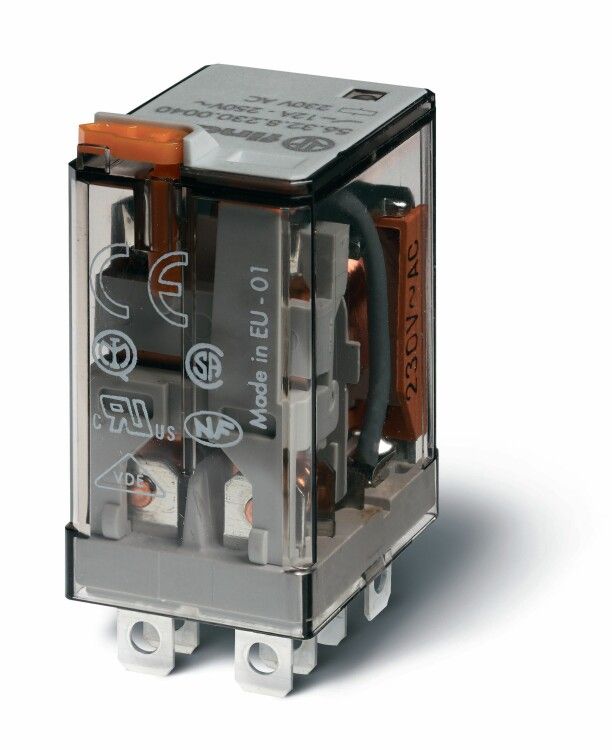

Электромеханическое реле Finder 56.32.9.024.0090 - компактное устройство с двумя переключающими контактами на 12 А, предназначенное для коммутирования нагрузок постоянного тока напряжением 24 В. Подходит для установки на плату через фастон-наконечники 4,8×0,5 мм, имеет индикацию состояния, кнопку тестирования и встроенный демпферирующий диод. Применяется в автоматизированных системах, где важна надёжность и компактность.

Назначение и область применения

Реле Finder 56.32.9.024.0090 используется как промежуточное устройство для управления цепями высокой мощности слаботочным сигналом. Его основная задача - изолировать управляющую цепь (например, контроллер или PLC) от силовой нагрузки. Устройство идеально подходит для применений, требующих частых включений/выключений: системы управления станками, конвейерами, освещением, HVAC, медицинским оборудованием и промышленной автоматикой.

Технические характеристики

• Тип тока: постоянный (DC) - работает только с источниками постоянного напряжения
• Напряжение катушки: 24 В DC - требуется точное соответствие, перегрузка по напряжению снижает срок службы
• Номинальный ток контактов: 12 А - максимальный допустимый ток при активной нагрузке (резистивной)
• Число контактов: 2 CO (двухполюсные переключающие) - каждый контакт замыкает одну цепь и размыкает другую одновременно
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым повреждениям, долговечен при переключении
• Индикация: светодиод показывает состояние катушки (горит при питании)
• Защита: IP20 - защищено от прикосновения пальцами и крупными предметами, но не от пыли и воды
• Подключение: фастон-наконечники 4,8 × 0,5 мм - совместимы со стандартными гнездами и клеммами
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −25 C до +40 C, повышенной влажности
• Управление: моностабильное - возвращается в исходное положение после отключения питания
• Полярность: определённая - необходимо соблюдать правильную полярность подключения катушки (+/-)

Совместимость и монтаж

Реле Finder 56.32.9.024.0090 монтируется на печатную плату через два фастон-штекера 4,8×0,5 мм. Для надёжного соединения используйте соответствующие гнёзда или клеммные колодки с зажимом типа “Faston”. Катушка подключается к источнику 24 В DC с учётом полярности - неверное подключение не вызовёт выхода из строя, но реле не будет работать. Интегрированный диод предохраняет управляющее оборудование от импульсов обратной ЭДС при выключении катушки. Кнопка TEST позволяет проверить механическое срабатывание контактов без подачи сигнала управления.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности: EN 61810-1 (обшие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на удар и вибрацию). Конструкция обеспечивает безопасную изоляцию между управляющей и силовой цепью. Максимальная рабочая температура окружающей среды - +40 C; при более высоких значениях возможна деградация материалов.

Преимущества

• Компактный форм-фактор - занимает мало места на плате
• Встроенная индикация LED - наглядно показывает включенное состояние
• Кнопка тестирования - ускоряет диагностику и обслуживание
• Встроенный демпферный диод - защищает микроконтроллеры и другие чувствительные элементы
• Контакты AgNi - обеспечивают длительный срок службы даже при частых переключениях
• Готовый к использованию модуль - не требует внешних компонентов для работы

Ограничения применения

• Не предназначено для переменного тока - нельзя использовать с сетью 220 В AC
• IP20 - не подходит для открытых площадок, сырых помещений, мест с пылью или брызгами жидкости
• Максимальный ток 12 А - не индуктивные нагрузки выше этого порога (например, большие двигатели); для них нужен контур гашения дуги
• Только одно положение - не является двухпозиционным или задерживающим реле
• Температурный диапазон ограничен - не рекомендовано использование ниже −25 C или выше +40 C

Примеры использования

• Управление насосом в системе охлаждения от PLC с выходом 24 В DC
• Переключение светового режима в промышленном освещении
• Активация клапана в системе пневматики
• Автоматический запуск вентилятора при достижении порога температуры
• Контроль зарядки аккумуляторов в автономных системах

Практические советы

• Обязательно проверьте тип нагрузки - реле оптимизировано для резистивных нагрузок. Для индуктивных (двигатели, соленоиды) применяйте дополнительный RC-или TVS-демпфер
• При монтаже не перегибайте фастон-наконечники - это увеличивает переходное сопротивление и риск перегрева
• Используйте клеммы с усилием затяжки 0,2–0,3 Нм - недостаточно плотное соединение вызывает греться контакты
• LED-индикатор горит при наличии напряжения на катушке - если он не светится, проверьте питание, полярность и целостность цепи
• Кнопка TEST не проверяет состояние контактов под нагрузкой - она лишь перемещает якорь вручную
• Храните реле в сухом месте - хотя корпус пластиковый, внутренние механизмы чувствительны к конденсату
