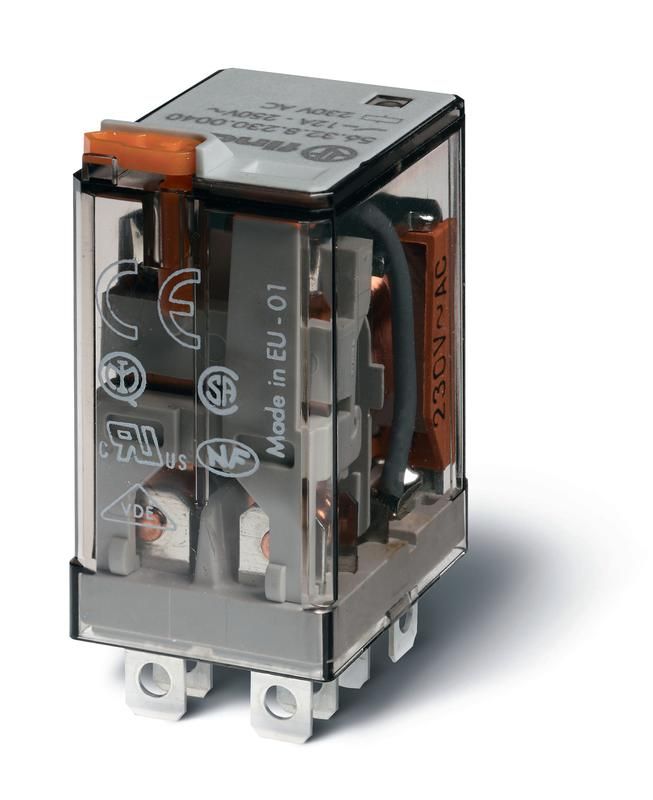

Миниатюрное силовое электромеханическое реле; монтаж в розетку или наконечники Faston (4.8х0.5мм); 2CO 12A; контакты AgNi | 563292200000 Finder 56.32.9.220.0000

Реле миниатюрное силовое электромеханическое Finder 56.32.9.220.0000 - компактное промежуточное реле с двумя переключающими контактами на 12 А, предназначенное для коммутации нагрузок постоянного тока 220 В. Устанавливается в розеточные гнезда или на наконечники Faston, подходит для автоматизации, панельного оборудования и систем управления.

Назначение и область применения

Реле Finder 56.32.9.220.0000 используется для управления мощными цепями слаботочным сигналом. Его применяют там, где нужна изоляция между управляющей и силовой цепью: в контроллерах, пультах управления, устройствах автоматики, системах освещения и промышленном оборудовании. Подходит для замены механических выключателей в условиях ограниченного пространства.

Технические характеристики

• Тип реле: промежуточное, моностабильное (возврат в исходное состояние после отключения питания)
• Количество контактов: 2 переключающие группы (2CO - два однополюсных переключающих контакта)
• Номинальный ток контактов: 12 А
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге, долговечен при переключении
• Напряжение катушки: 220 В постоянного тока (DC)
• Тип подключения: плоские штекеры Faston 4,8×0,5 мм
• Способ монтажа: установка в розетку или на печатную плату
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)
• Корпус: пластиковый, самозагасающий

Совместимость и монтаж

Реле Finder 56.32.9.220.0000 совместимо со стандартными розетками для серии 56. Монтаж осуществляется путём вставки в гнездо - не требует пайки. Для фиксации на проводах используются наконечники Faston 4,8×0,5 мм. Обязательно проверьте соответствие размеров штекеров перед установкой. Катушка рассчитана только на постоянный ток - нельзя подключать к переменному напряжению 220 В AC.

Безопасность и стандарты

Реле соответствует европейским нормам: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на надёжность). Сертифицировано для работы в промышленной среде. Напряжение катушки 220 В DC требует соблюдения правил безопасности при работе с высоким потенциалом.

Преимущества

• Компактный форм-фактор позволяет использовать в плотно укомплектованных щитах
• Высокая коммутационная способность (12 А) при малых габаритах
• Контакты AgNi обеспечивают длительный срок службы даже при частых включениях
• Гибкая система подключения - можно монтировать как в розетку, так и на наконечники
• Не требует внешнего демпферного элемента при переключении индуктивных нагрузок

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не защищает от воды и пыли
• Подходит только для постоянного тока; применение на переменном токе повредит катушку
• Запрещён монтаж в местах с вибрацией выше 10 Гц / 0,35 мм - возможен ложный срабатывание
• Не рекомендуется для коммутации светодиодных нагрузок ниже 100 мА - риск “прилипания” контактов
• При использовании на больших токах (>10 А) требуется принудительное охлаждение или снижение рабочего времени

Примеры использования

• Управление двигателями постоянного тока в конвейерных линиях
• Переключение нагревательных элементов в термостатах
• Коммутация соленоидов и клапанов в системах автоматического контроля
• Интерфейс между PLC и силовыми цепями в панелях управления
• Резервное питание и переключение источников в UPS-системах

Практические советы

• При монтаже в розетку убедитесь, что гнездо точно соответствует типу 56 - не используйте адаптеры
• Для длинных проводов к катушке используйте экранированный кабель - 220 В DC чувствителен к помехам
• Проверяйте полярность при подключении катушки - хотя реле имеет свободную полюсность, некоторые системы управления требуют строгой последовательности
• При многократных включениях нагрузки >10 А следите за нагревом корпуса - если он становится тёплым, увеличьте интервалы срабатывания
• Замена реле: всегда отключайте питание. Проблемы с контактами часто возникают из-за перегрузки, а не износа
