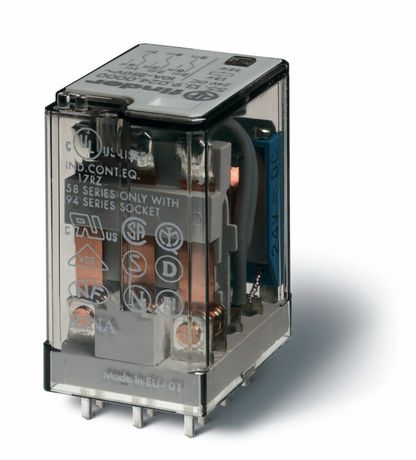

Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату; 3CO 10A; контакты AgNi; катушка 110В DC | 551391100000 Finder 55.13.9.110.0000

Электромеханическое реле Finder 55.13.9.110.0000 - компактное устройство с тремя переключающими контактами на 10 А, предназначенное для управления нагрузками в электронных схемах с питанием от постоянного тока 110 В. Подходит для установки на печатную плату и применяется в автоматизированных системах, где важна надёжность и малые габариты.

Назначение и область применения

Реле Finder 55.13.9.110.0000 используется как промежуточное устройство для коммутации слаботочных управляющих сигналов в мощные цепи. Его основная задача - изолировать контроллер (например, микроконтроллер или PLC) от высокотоковой нагрузки, обеспечивая безопасное управление оборудованием. Применяется в промышленной автоматике, системах управления станками, конвейерах, медицинских приборах и устройствах связи.

Технические характеристики

• Тип тока: постоянный (DC), напряжение катушки - 110 В
• Номинальный ток контактов: 10 А
• Количество контактов: три одинарных переключающих (3CO - три перекидных контакта)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым воздействиям и окислению
• Способ монтажа: через выводы на печатную плату (PTH)
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения с катушки
• Степень защиты: IP20 - защищено от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность
• Поляризация: свободная - можно подключать катушку любым направлением
• Материал корпуса: термостойкий пластик
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 55.13.9.110.0000 рассчитано на монтаж на печатную плату с шагом выводов 2,5 мм. Для правильной установки проверьте соответствие отверстий на плате габаритам реле - расстояние между центральными выводами составляет 10 мм. Катушка требует точного соблюдения полярности при подключении к 110 В DC; хотя реле имеет свободную полюсность, рекомендуется соблюдать схему подключения из даташита. Нагрузочные контакты выдерживают до 10 А при активной нагрузке (резистивная), при индуктивной или емкостной нагрузке снижайте ток согласно графикам в документации производителя.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 61810-1/2/7, которые регламентируют требования к электромеханическим реле: изоляция, пробивное напряжение, долговечность и тепловой режим. Сертификация гарантирует соответствие требованиям к электробезопасности в промышленном оборудовании. IP20 не обеспечивает защиту от влаги - не используйте реле во влажных средах или там, где возможны брызги воды.

Преимущества

• Высокая коммутационная способность: 10 А при 110 В DC - позволяет управлять значительными нагрузками без внешних усилителей
• Контакты из AgNi обеспечивают длительный срок службы даже при частых включениях
• Миниатюрный форм-фактор экономит место на плате
• Поддержка свободной полюсности упрощает сборку и снижает риск ошибок при монтаже
• Соответствие стандартам EN 61810 повышает доверие при прохождении сертификации оборудования

Ограничения применения

• Не предназначено для работы в условиях повышенной запылённости, влажности или агрессивной среды - IP20 недостаточен
• Запрещено использовать при напряжении выше 110 В DC - перегрев катушки и выход из строя
• Не рекомендуется для коммутации светодиодных или импульсных нагрузок без демпферных цепей - возможны скачки тока
• Имеет механическую износостойкость - при частом переключении (>1000 циклов/час) требуется оценка срока службы
• Не подходит для монтажа в шасси без дополнительной защиты - открытые контакты подвержены коррозии и замыканию

Примеры использования

• Управление двигателями постоянного тока в робототехнике
• Переключение нагревательных элементов в контрольно-измерительных приборах
• Коммутирование световых сигнализаций в пультах управления
• Реализация функций аварийного отключения в промышленных панелях
• Интерфейс между микроконтроллером 3,3 В и сетью 110 В DC

Практические советы

• При проектировании платы учтите зазор между контактами - минимальное расстояние 3 мм для 110 В DC
• Добавьте диод обратного действия параллельно катушке для подавления ЭДС самоиндукции - продлит жизнь контроллеру
• Для нагрузок более 5 А рекомендовано использование радиатора или принудительного охлаждения
• Проверяйте целостность пайки выводов - плохой контакт вызывает перегрев и отказ контактов
• При замене аналогичного реле - убедитесь, что тип контактов (3CO) и напряжение катушки совпадают
• Храните реле в сухом месте - даже при IP20 влага может вызвать окисление контактов
