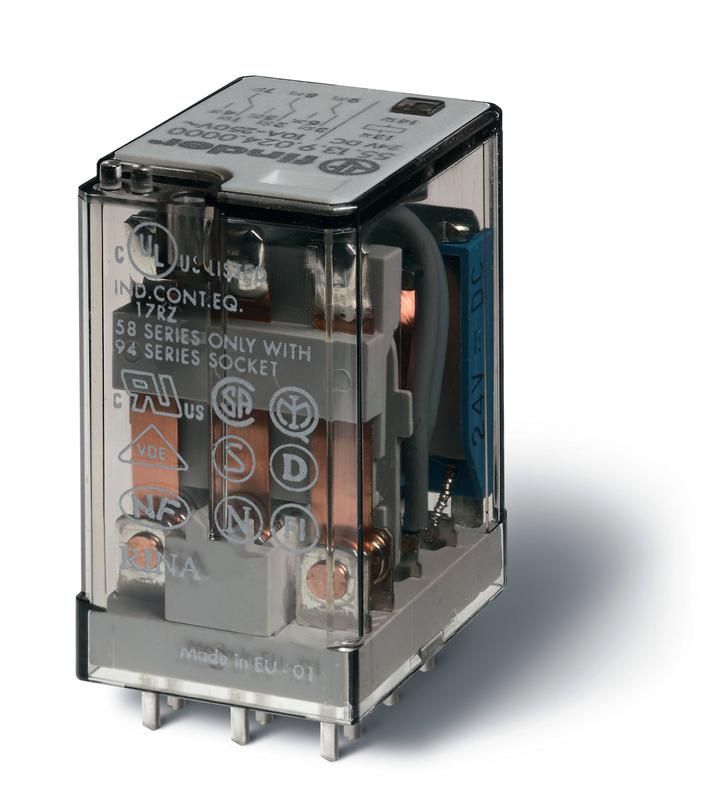

Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату; 3CO 10A; контакты AgNi+Au; катушка 60В DC | 551390605000 Finder 55.13.9.060.5000

Электромеханическое реле Finder 55.13.9.060.5000 - компактное промежуточное реле с тремя переключающими контактами на 10 А, рассчитанное на управление постоянным током напряжением 60 В. Подходит для установки на печатную плату в устройствах автоматизации, где важна надёжность коммутации и малые габариты.

Назначение и область применения

Реле Finder 55.13.9.060.5000 используется для переключения слаботочных и умеренно мощных цепей в электронных системах. Его применяют как промежуточное устройство между контроллером (например, микроконтроллером или PLC) и нагрузкой - например, соленоидами, маломощными двигателями, индикаторами или другими реле. Благодаря миниатюрному формату и монтажу на печатную плату, реле идеально встраивается в компактные устройства: системы управления оборудованием, медицинскую технику, тестовое оборудование, промышленные контроллеры.

Технические характеристики

• Номинальный ток контактов: 10 А - способно выдерживать нагрузку до 10 ампер при коммутации;
• Напряжение катушки: 60 В постоянного тока - требует стабилизированного источника питания именно этого значения;
• Тип тока: постоянный (DC) - не работает с переменным током;
• Количество контактов: 3 переключающих (3CO = три однополюсных перекидных контакта);
• Тип контактов: AgNi + Au - серебро-никель с золотым покрытием, обеспечивает стойкость к окислению и надёжную работу при малых токах;
• Способ монтажа: через выводы в отверстия печатной платы (THT - through-hole technology);
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не герметична; не предназначена для работы во влажной среде или под пылью;
• Климатическое исполнение: УХЛ4 - допустимый температурный диапазон от −25C до +40C, устойчиво к повышенной влажности в пределах нормы;
• Материал корпуса: термостойкий пластик - не горючий, соответствует требованиям безопасности;
• Поляризация: свободная - можно подключать катушку любым направлением, полярность не имеет значения;
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским стандартам на электромеханические реле.

Совместимость и монтаж

Реле Finder 55.13.9.060.5000 устанавливается методом THT - через металлические выводы, которые вставляются в отверстия печатной платы и паяются. Для правильной сборки проверьте расположение выводов согласно datasheet: расстояние между ножками соответствует стандартным шагам 2,5–5 мм. Катушка требует точного соблюдения напряжения 60 В DC - превышение вызывает перегрев и выход из строя. Нагрузочные контакты совместимы с резистивными, индуктивными и емкостными нагрузками до 10 А. Не используйте с высокочастотными импульсами без фильтрации.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1/2/7, что гарантирует безопасность при работе в промышленных и бытовых системах. Материал корпуса соответствует классу UL94 V-0 - самозатухающий. Применение в соответствии с климатическим исполнением УХЛ4 исключает риск отказа при нормальных условиях эксплуатации. Не подлежит ремонту - при повреждении заменяется полностью.

Преимущества

• Золотое покрытие контактов обеспечивает стабильную коммутацию даже при малых токах (до миллиампер), что важно для сигналов управления;
• Высокая плотность контактов (3CO) позволяет заменить несколько одноканальных реле одним модулем, экономя место на плате;
• Свободная полюсность катушки упрощает проектирование схем - не требуется контроль полярности подключения;
• Известный бренд Finder - гарантированная долговечность и качество материалов;
• Подтверждённая совместимость со стандартами EN 61810 снижает риски при сертификации оборудования.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влажности или воздействия жидкостей - IP20 не обеспечивает герметичность;
• Недопустимо применение с переменным током - катушка рассчитана только на 60 В постоянного тока;
• Не рекомендуется для частых включений (>1000 циклов/час) при максимальной нагрузке - срок службы снижается;
• Не подходит для высоких частот переключения (более 10 Гц) - механическая конструкция имеет задержку срабатывания около 10–20 мс;
• Требуется достаточное пространство вокруг корпуса для теплоотвода - особенно при длительной работе на пределе тока.

Примеры использования

• Управление несколькими соленоидами в системе автоматической раздачи воды;
• Переключение режимов работы в тестере электронных плат;
• Контроль освещения или вентиляторов в промышленном контроллере;
• Реализация логических функций в релейных схемах вместо микросхем;
• Интерфейс между 3,3 В / 5 В микроконтроллером и 60 В нагрузкой (через оптопару или драйвер).

Практические советы

• При проектировании платы учтите, что реле занимает площадь ~25×15 мм - оставьте зазоры для пайки и обслуживания;
• Для индуктивных нагрузок (катушки, двигатели) обязательно используйте демпферные диоды параллельно контакту - продлевает жизнь реле;
• Проверяйте напряжение катушки мультиметром перед включением - даже небольшое превышение 60 В приводит к перегреву;
• При использовании в многоканальных системах - группируйте реле одного типа для удобства замены и диагностики;
• Артикул 55.13.9.060.5000 - единственный вариант в серии 55 с такими параметрами; аналоги других брендов могут отличаться по габаритам или типу контактов.
