Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату; 3CO 10A; контакты AgNi; катушка 220В DC | 551392200000 Finder 55.13.9.220.0000

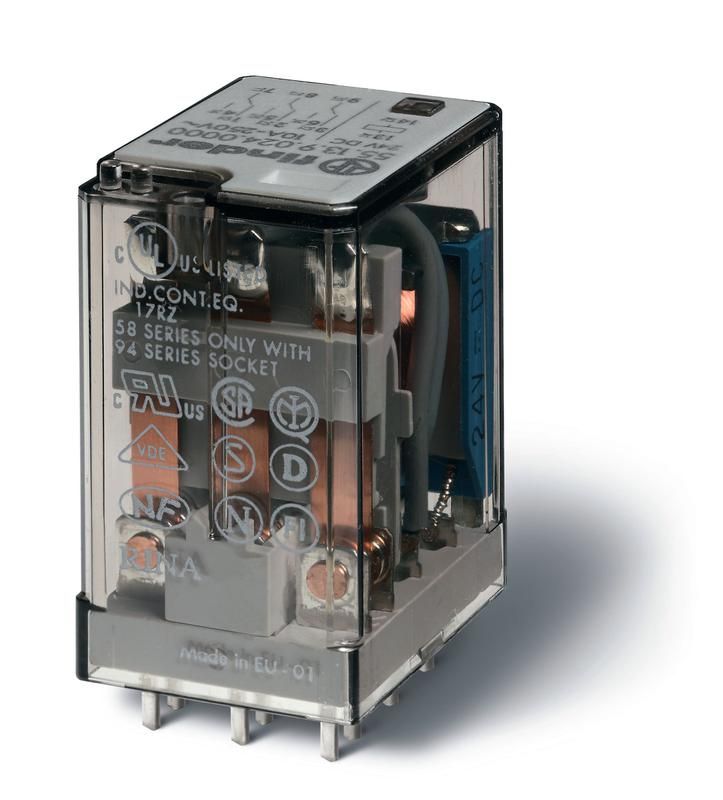

Электромеханическое реле Finder 55.13.9.220.0000 - компактное промежуточное реле с тремя переключающими контактами на 10 А, рассчитанное на управление постоянным током 220 В. Подходит для установки на печатную плату в устройствах автоматизации, где важна надежность и малые габариты.

Назначение и область применения

Реле Finder 55.13.9.220.0000 используется для коммутации слаботочных цепей управления в силовых системах. Его применяют там, где требуется изолировать управляющую цепь от нагрузки: в контроллерах, пультах управления, промышленных автоматах, системах безопасности и оборудовании с высокой плотностью компонентов. Благодаря трём контактам типа CO (перекидному), одно реле заменяет сразу три однополюсных - экономит место на плате и снижает количество соединений.

Технические характеристики

• Тип тока: постоянный (DC) - работает только при подаче постоянного напряжения на катушку;
• Напряжение катушки: 220 В DC - требует точного соответствия источника питания;
• Номинальный ток контактов: 10 А - допустимый ток через каждый контакт при активной нагрузке;
• Тип контактов: 3×CO (три перекидных контакта) - один общий, один нормально замкнутый, один нормально разомкнутый на каждую группу;
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым воздействиям, долговечен при переключении;
• Степень защиты: IP20 - защищён от предметов больше 12,5 мм, но не от пыли и влаги;
• Способ монтажа: поверхностный монтаж на печатную плату (SMD/PTH) - выводы проходят через отверстия и паяются;
• Климатическое исполнение: УХЛ4 - предназначено для работы в помещениях с умеренным климатом, температурой от −25 C до +40 C;
• Управление: моностабильное - возвращается в исходное состояние после отключения питания;
• Поляризация: свободная - можно подключать катушку любой полярностью;
• Материал корпуса: термостойкий пластик - выдерживает пайку и нагрев при работе;
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям к электромеханическим реле.

Совместимость и монтаж

Реле Finder 55.13.9.220.0000 совместимо с любыми печатными платами, имеющими стандартные отверстия под выводы DIL-12 (12-pin dual in-line). Расстояние между выводами - 5 мм. Для монтажа используйте паяльник мощностью до 40 Вт, время пайки каждого вывода - не более 5 секунд при температуре ≤260 C. После пайки проверьте целостность соединений и отсутствие перемычек между соседними контактами. Катушка не имеет полярности - можно подключать провода в любом порядке.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1 (безопасность), EN 61810-2 (испытательные методы) и EN 61810-7 (технические условия для промежуточных реле). Это гарантирует безопасную работу при номинальных нагрузках и соблюдение требований к электроизоляции. Применение в соответствии с этими стандартами позволяет использовать реле в промышленном оборудовании, подлежащем сертификации CE.

Преимущества

• Высокая плотность контактов: три перекидных группы в одном корпусе вместо трёх отдельных реле;
• Использование контактов AgNi обеспечивает длительный срок службы даже при частых переключениях;
• Отсутствие полярности катушки упрощает сборку и снижает риск ошибок при подключении;
• Миниатюрный форм-фактор идеален для компактных устройств и модульных решений;
• Подтверждённая надёжность по стандартам EN 61810 - снижает риск отказов в ответственных системах.

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - IP20 не защищает от пыли и воды;
• Запрещено применять при переменном токе - катушка рассчитана только на 220 В постоянного тока;
• Не рекомендуется для коммутации индуктивных нагрузок выше 10 А - возможна быстрая эрозия контактов;
• Не подходит для экстремальных температур ниже −25 C или выше +40 C - выход за пределы UHL4 снижает надёжность;
• Не следует использовать в условиях сильных механических ударов или вибраций без дополнительной фиксации.

Примеры использования

• Управление двигателями в станках ЧПУ через PLC-контроллер;
• Переключение режимов работы конвейерной системы;
• Автоматизация освещения в распределительных щитах;
• Функциональные блоки в медицинском оборудовании с жесткими требованиями к компактности;
• Цифровые пульты управления с множеством сигналов на одной плате.

Практические советы

• При проектировании платы учтите посадочные размеры - шаг выводов 5 мм, высота над платой около 15 мм;
• Для увеличения срока службы контактов используйте демпферные цепочки (RC-фильтры) при переключении индуктивных нагрузок;
• Не забудьте предусмотреть зазоры между реле и другими компонентами - при работе катушка может немного греться;
• Проверяйте напряжение питания перед первым запуском - превышение 220 В DC вызывает перегрев и выход из строя;
• При замене аналогичного реле - сверьте тип контактов (CO), ток и напряжение катушки - другие модели серии 55 могут иметь другую коммутацию.
