Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату или в розетку; выводы с шагом 3.5мм | 403190240000PAC Finder 40.31.9.024.0000PAC

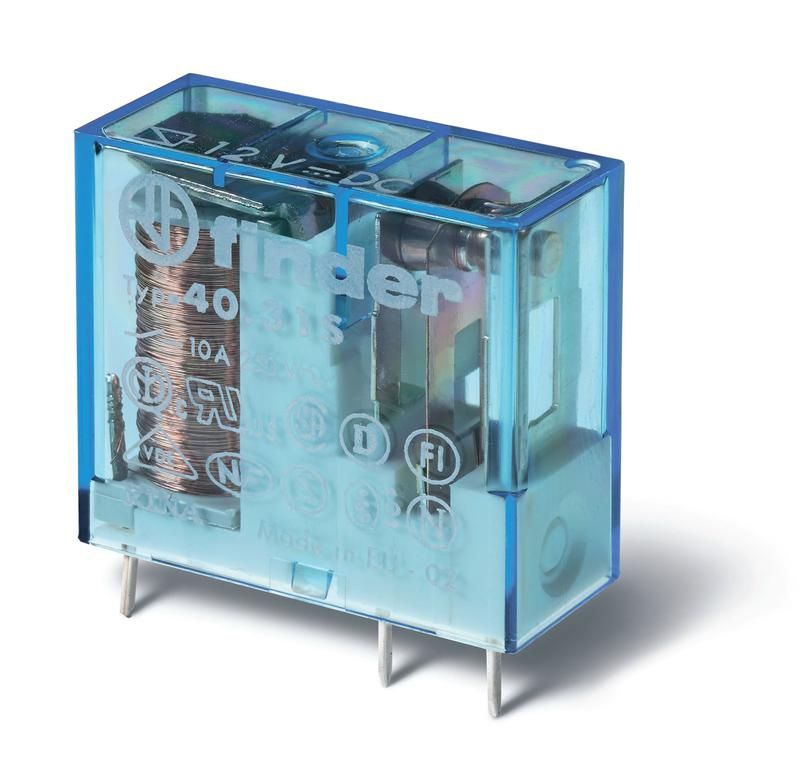

Электромеханическое реле Finder 40.31.9.024.0000pac - компактное промежуточное реле с одинарным переключающим контактом на 10 А, рассчитанное на управление постоянным током напряжением 24 В. Подходит для монтажа на печатную плату или в разъёмную розетку, обеспечивает надёжное коммутирование нагрузок в автоматизированных системах. Материал контактов AgNi повышает долговечность при работе с индуктивными нагрузками.

Назначение и область применения

Реле Finder 40.31.9.024.0000pac используется для управления цепями с высокой мощностью через слаботочные сигналы. Применяется в контроллерах, панелях управления, промышленной автоматике, системах безопасности и оборудовании с ограниченным пространством. Благодаря возможности установки как на плату, так и в розетку, упрощается замена и обслуживание.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 24 В DC
• Номинальный ток контактов: 10 А
• Конфигурация контактов: 1CO (одинарный переключающий)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и износу
• Способ монтажа: поверхностный монтаж на печатную плату или в разъёмную розетку
• Шаг выводов: 3,5 мм - совместим с типовыми платами и базами
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, но не от воды
• Поляризация: свободная - можно подключать любым способом, без учёта полярности
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Корпус: пластиковый, самозатухающий

Совместимость и монтаж

Реле Finder 40.31.9.024.0000pac совместимо с розетками серии 77.00 и аналогичными разъёмами с шагом 3,5 мм. Для монтажа на плату используйте отверстия с диаметром 0,8–1,0 мм. Контакты выведены под пайку - рекомендуется использовать припои с температурой плавления ниже 260 C. При использовании в розетке убедитесь, что её номинальный ток не менее 10 А. Нельзя устанавливать реле в среды с конденсацией влаги или прямым попаданием жидкости - IP20 не обеспечивает гидрозащиту.

Безопасность и стандарты

Реле соответствует европейским нормам: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на механическую прочность и срок службы). Соответствие гарантирует безопасность при эксплуатации в промышленных условиях и соответствие требованиям CE.

Преимущества

• Высокая надёжность контактов AgNi - снижает риск сваривания при коммутации индуктивных нагрузок (например, катушек, двигателей)
• Гибкий монтаж: один и тот же экземпляр можно применить как на плате, так и в сменном модуле
• Низкая потребляемая мощность катушки - 24 В DC позволяет работать с большинством контроллеров без дополнительного буферного каскада
• Чётко выраженный щелчок при переключении - удобно для диагностики состояния

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, пыли или воздействия жидкостей - IP20 недостаточен для улицы, цехов с мойкой или сырых помещений
• Запрещён монтаж в зонах с частыми вибрациями выше 10 Гц без фиксации - возможна потеря контакта
• Не следует использовать для коммутации токов выше 10 А - даже кратковременно - это вызывает перегрев и выход из строя
• Не подходит для переменного тока - катушка рассчитана исключительно на 24 В постоянного тока

Примеры использования

• Управление двигателями малой мощности в станках ЧПУ
• Переключение режимов работы конвейеров через PLC
• Интерфейс между микроконтроллером и нагревательным элементом
• Автоматизация освещения в шкафах управления
• Системы сигнализации с питанием от 24 В постоянного тока

Практические советы

• При проектировании платы учтите посадочный размер - расстояние между выводами 3,5 мм, а сами выводы имеют диаметр около 0,6 мм
• Для увеличения срока службы реле добавьте демпферную цепь (RC-фильтр) параллельно индуктивной нагрузке
• При использовании в розетке проверяйте плотность посадки - плохой контакт вызывает нагрев и окисление
• Не перегревайте при пайке - время пайки одного вывода не более 3 секунд при температуре ≤260 C
• При замене реле Finder 40.31.9.024.0000pac в уже собранной системе - всегда отключайте питание, чтобы избежать пробоя контактов
