Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату или в розетку; выводы с шагом 5мм; 1СO 10A | 405182305001 Finder 40.51.8.230.5001

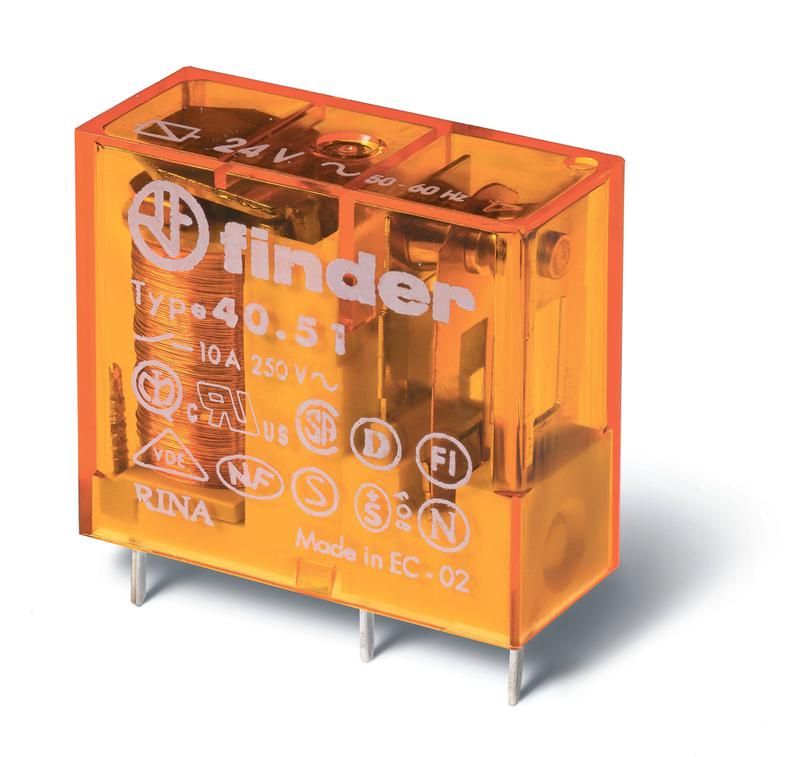

Электромеханическое реле Finder 40.51.8.230.5001 - компактное промежуточное реле с одинарным переключающим контактом на 10 А, рассчитанное на управление переменным током 230 В. Подходит для установки на печатную плату или в розеточное гнездо, обеспечивает надёжное коммутирование в автоматических системах с ограниченным пространством.

Назначение и область применения

Реле Finder 40.51.8.230.5001 используется для управления нагрузками средней мощности в устройствах автоматизации, где требуется изолированное переключение цепей. Применяется в панелях управления, бытовой и промышленной аппаратуре, системах освещения, HVAC, малых станках и контроллеров. Благодаря возможности монтажа как на плату, так и в розетку, упрощает замену и сервисное обслуживание.

Технические характеристики

• Напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Тип контакта: 1CO (одиночный переключаемый - один нормально открытый и один нормально закрытый контакт в одном механизме)
• Материал контактов: серебро-никель с золотым покрытием - повышает долговечность при слаботочных сигналах и снижает окисление
• Способ монтажа: на печатную плату или через разъёмное соединение (розетка)
• Шаг выводов: 5 мм - совместим с типовой платформой PCB
• Степень защиты: IP20 - защищено от прикосновений пальцами, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от −25C до +40C, допустима повышенная влажность
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения с катушки
• Поляризация: свободная - можно подключать любым способом, полярность не важна

Совместимость и монтаж

Реле Finder 40.51.8.230.5001 имеет стандартизованный штыревой вывод с шагом 5 мм, что позволяет использовать его как в SMD-монтаже, так и в розетке типа F40. Для монтажа на плату достаточно просверлить отверстия под 0.9–1.0 мм. При использовании розетки - просто вставьте реле в соответствующий разъём. Обязательно проверяйте соответствие расстояния между выводами на плате и шагом 5 мм. Катушка требует точного соблюдения напряжения 230 В AC - применение постоянного тока или другого напряжения вызовет выход из строя.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, механическую прочность и электрические параметры промежуточных реле. Сертификация гарантирует соответствие требованиям безопасности для промышленного оборудования в ЕС.

Преимущества

• Контакты с золотым покрытием обеспечивают стабильную работу даже при малых токах (до 100 мА), что важно для сигналов управления
• Гибкий монтаж - возможность выбора между пайкой и розеткой ускоряет сборку и замену
• Компактные размеры позволяют экономить место на плате
• Высокая механическая надёжность благодаря качественному пластиковому корпусу и герметичному внутреннему механизму

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - степень защиты IP20 не предохраняет от брызг и пыли
• Не подходит для высоких частот переключений более 1000 операций в час - возможен преждевременный износ контактов
• Использование с индуктивными нагрузками (например, двигатели, соленоиды) требует внешнего демпферного контура (диод или RC-цепочка) для защиты контактов
• Не рекомендуется для коммутации светодиодных нагрузок с низким током без золотого покрытия - здесь оно есть, но при длительном воздействии микротоков возможна “пригар” контактов

Примеры использования

• Управление нагревателем в термостате через PLC
• Переключение режима работы вентилятора в системе кондиционирования
• Коммутация светового сигнала в пульте управления станком
• Реализация аварийного отключения в щите управления

Практические советы

• При монтаже на плату используйте паяльник с температурой не выше 260 C и время пайки не более 3 секунд на каждый вывод - перегрев повредит пластик и внутренние элементы
• Проверяйте наличие напряжения 230 В AC перед подключением - подключение 110 В или DC приведёт к отказу реле
• Для увеличения срока службы контактов применяйте фильтры помех и защитные цепочки при работе с индуктивными нагрузками
• При замене в розетке - всегда выключайте питание, чтобы избежать пробоя при вставке/вынимании
• При проектировании платы учтите минимальный зазор между проводящими дорожками - согласно IP20, расстояние должно быть не менее 3 мм для 230 В
