Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату или в розетку; выводы с шагом 5мм; 2CO 8A | 405260240001 Finder 40.52.6.024.0001

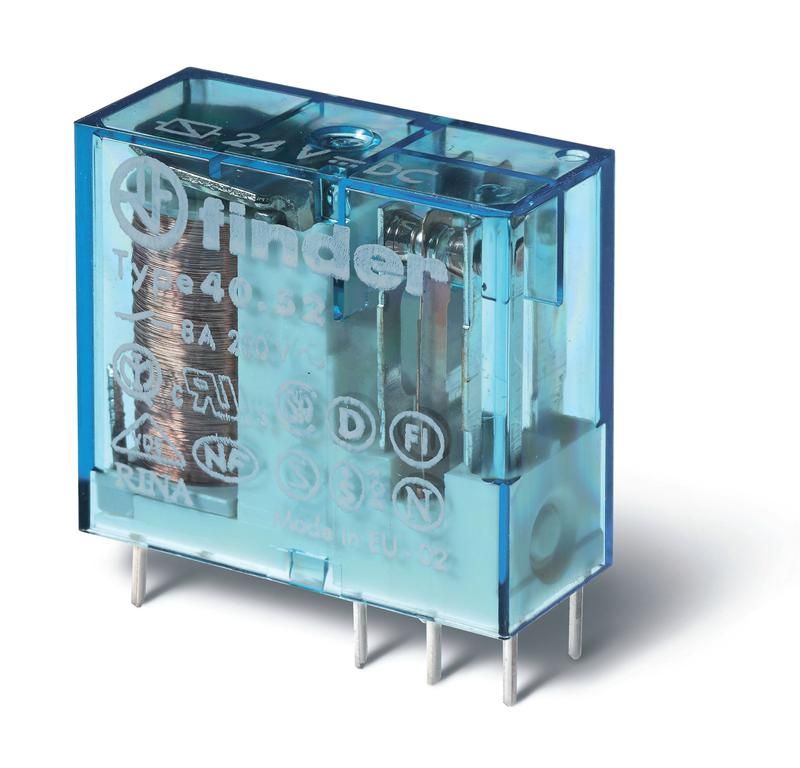

Реле электромеханическое универсальное миниатюрное Finder 40.52.6.024.0001 - компактное бистабильное устройство с двумя переключающими контактами на 8 А, предназначенное для работы в цепях постоянного и переменного тока 24 В. Подходит для установки на печатную плату или в разъёмную розетку, обеспечивает надёжное переключение в автоматических системах с минимальным энергопотреблением.

Назначение и область применения

Реле электромеханическое универсальное миниатюрное Finder 40.52.6.024.0001 используется для коммутации слаботочных и умеренно мощных нагрузок в устройствах автоматизации. Бистабильная конструкция позволяет сохранять состояние контактов после отключения управляющего сигнала - это снижает потребление энергии и исключает необходимость постоянной подачи напряжения на катушку. Применяется в системах управления оборудованием, бытовой и промышленной автоматике, контроллерах, медицинских приборах, системах освещения и безопасности.

Технические характеристики

• Напряжение управления: 24 В AC/DC - работает как от переменного, так и от постоянного тока без изменения схемы подключения;
• Номинальный ток контактов: 8 А - способно выдерживать нагрузки до 8 А при активном характере (например, лампы, нагреватели);
• Количество контактов: 2CO (два переключающих контакта типа «перекидной») - каждый контакт имеет один нормально замкнутый и один нормально разомкнутый выход;
• Тип управления: бистабильное - переключается импульсом и остаётся в новом состоянии даже при отключении питания;
• Шаг выводов: 5 мм - совместим с типовой печатной платой и разъёмными гнездами стандарта;
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым воздействиям, долговечен при переключении индуктивных нагрузок;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от влаги и пыли;
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −25 C до +55 C и относительной влажности до 95 % при 25 C;
• Полюсность катушки: свободная - можно подключать провода в любом порядке, полярность не важна;
• Габариты: миниатюрные - экономят место на плате и в распределительных коробках.

Совместимость и монтаж

Реле электромеханическое универсальное миниатюрное Finder 40.52.6.024.0001 монтируется двумя способами:

• На печатную плату - через выводы с шагом 5 мм, подходящие под стандартные отверстия;
• Через разъёмную розетку - совместимо с базовыми гнёздами серии FINDER 40, обеспечивающими быстрое извлечение и замену без пайки.

При монтаже на плату соблюдайте рекомендованную площадь паяльных площадок. Для разъёмного варианта используйте оригинальные или совместимые розетки - несовпадение шага или формы контактов может повредить реле или соединение. Катушка не требует согласования полярности - подключение произвольное.

Безопасность и стандарты

Реле электромеханическое универсальное миниатюрное Finder 40.52.6.024.0001 соответствует европейским стандартам:

• EN 61810-1 - требования к основным параметрам реле;
• EN 61810-2 - безопасность и механическая прочность;
• EN 61810-7 - спецификации для бистабильных реле.

Использование в соответствии с этими стандартами гарантирует соответствие требованиям безопасности в Евросоюзе и странах, принимающих эти нормы.

Преимущества

• Энергоэффективность - благодаря бистабильному принципу, питание требуется лишь на время переключения, что важно для автономных и battery-powered систем;
• Высокая надёжность контактов - материал AgNi уменьшает окисление и износ при частых переключениях;
• Гибкий монтаж - возможность установки как на плату, так и в розетку упрощает сервис и модификацию оборудования;
• Универсальность питания - работа от 24 В AC и DC упрощает проектирование и замену в существующих системах;
• Компактность - занимает мало места, идеально для плотной компоновки плат.

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не предохраняет от попадания воды, пара или пыли;
• Не подходит для высокочастотных переключений более 10–20 раз в минуту - возможен преждевременный износ контактов;
• Не использовать для индуктивных нагрузок свыше 8 А - риск возникновения дуги и сваривания контактов;
• Не допускается использование в условиях повышенной вибрации без фиксации - хотя реле жестко закреплено, внешние колебания могут вызвать микропереключения;
• Не следует применять в цепях с высокими импульсными помехами без дополнительной фильтрации - может спровоцировать ложное срабатывание.

Примеры использования

• Автоматические системы освещения - управление светом по сигналу от датчиков движения без постоянного питания;
• Контроллеры HVAC - переключение режимов обогрева/охлаждения с сохранением состояния;
• Промышленные панели управления - замена механических кнопок на электронные команды;
• Системы безопасности - задержанное отключение alarms или сирен после сброса;
• Аппаратура для медицинской диагностики - точное управление потоками воздуха, жидкостей, нагревательными элементами.

Практические советы

• При использовании на плате - проверьте, чтобы паяльник не перегревал корпус более 260 C и не действовал дольше 5 секунд на каждый вывод;
• Для увеличения срока службы контактов - не перегружайте реле сверх 8 А, особенно при запуске двигателей или ламп накаливания;
• Если применяете в цепях с индуктивностью (катушки, двигатели) - параллельно контактам установите RC-демпфер или варистор для гашения дуги;
• При замене - всегда отключайте питание перед извлечением из розетки, даже если реле бистабильно - это продлит срок службы контактов;
• Проверяйте совместимость розетки - не все аналогичные по размеру гнёзда имеют правильную форму контактов, особенно сторонних производителей.
