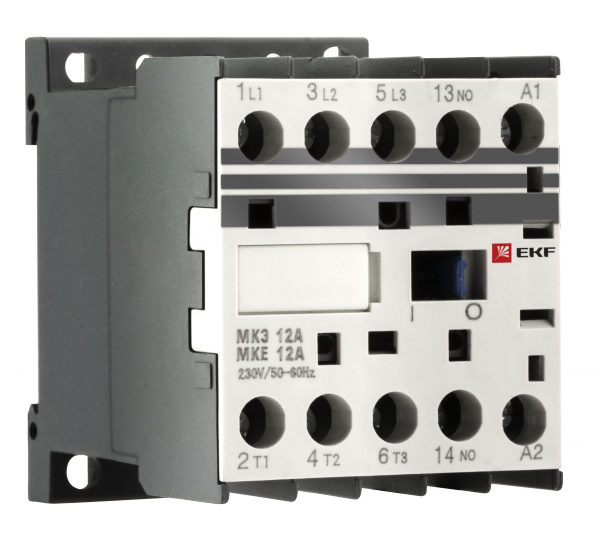

Мини-контактор МКЭ 12А кат. 400В AC 1НО PROxima EKF Mctr-s-12-400

Миниконтактор МКЭ 12 ампер 400 вольт 1 нормально разомкнутый контакт от EKF серии PROxima - устройство для дистанционного включения и отключения трёхфазной нагрузки до 5 кВт. Применяется в системах автоматизации, где требуется надёжное управление двигателями, нагревательными элементами или другим оборудованием через слаботочные цепи.

Назначение и область применения

Миниконтактор МКЭ 12 ампер 400 вольт 1 нормально разомкнутый контакт используется для коммутации трёхфазных нагрузок переменного тока. Он позволяет управлять мощным оборудованием - например, насосами, вентиляторами, конвейерами - с помощью слаботочных сигналов (например, от терморегулятора, таймера или ПЛК). Подходит для установки в распределительных щитах промышленных объектов, автономных системах и бытовых автоматах с высокими требованиями к надёжности.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 12 А
• Напряжение катушки управления: 400 В
• Количество силовых полюсов: 3
• Количество нормально разомкнутых (НО) контактов: 1
• Номинальная мощность: 5 кВт
• Способ подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных предметов, но не от пыли и воды)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 C до +40 C, допустима повышенная влажность)
• Способ монтажа: на DIN-рейку (35 мм)
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.4.1-2002 / МЭК 60947-4-1-2009

Совместимость и монтаж

Миниконтактор МКЭ 12 ампер 400 вольт 1 нормально разомкнутый контакт легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для монтажа достаточно защёлкнуть его в паз рейки - никаких болтов или сверления не требуется. Клеммы выполнены в виде тарельчатых зажимов, что обеспечивает плотный контакт даже при многократном подключении/отключении проводов. Силовые клеммы рассчитаны на кабели до 25 мм2, контрольные - на провода до 2,5 мм2. Устройство совместимо со всеми типами модульных щитов, соответствующих Евростандарту.

Безопасность и стандарты

Миниконтактор PROxima сертифицирован по ГОСТ Р 50030.4.1-2002 и международному стандарту IEC 60947-4-1, что гарантирует соответствие требованиям безопасности при работе с сетями до 1000 В. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли или влаги - поэтому устройство следует устанавливать внутри закрытых щитов. Серия PROxima прошла тестирование на долговечность: более 1 млн операций включения-выключения при номинальной нагрузке.

Преимущества

• Высокая износостойкость контактов - подходит для частых включений (например, в системах с пульсацией нагрузки)
• Компактные габариты - экономит место в щите
• Надёжные тарельчатые зажимы - исключают ослабление контакта при вибрациях
• Наличие маркировочной площадки - упрощает идентификацию в щите
• Поддержка монтажа как на DIN-рейку, так и на панель - гибкость установки

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, сырости или открытых площадках - IP20 недостаточно для таких сред
• Катушка управления рассчитана только на 400 В AC - нельзя использовать с постоянным током или другими напряжениями (например, 220 В)
• Один нормально разомкнутый контакт - для сложных схем (например, реверса) потребуется дополнительный модуль или другой контактор
• Работает в ограниченном температурном диапазоне: ниже −40 C или выше +40 C возможны отказы

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Включение группы тепловых пушек через термостат
• Автоматизация конвейера с использованием сигнала от фотоэлемента
• Коммутирование освещения в цеху по расписанию через таймер

Практические советы

• При подключении силовых кабелей используйте наконечники типа НШВИ - это повысит надёжность контакта и продлит срок службы
• Обязательно проверьте соответствие напряжения катушки (400 В) и сети управления - неверное напряжение вызовет перегрев или отказ
• Для удобства обслуживания используйте маркировочную этикетку, входящую в комплект - она крепится прямо на корпус
• Если нужен реверс или дополнительные контакты - выбирайте модели с опциональными модулями (например, МКЭ с 2 НО+2 НЗ)
• Проверяйте затяжку винтов после первых нескольких включений - при прогреве металла возможно ослабление
