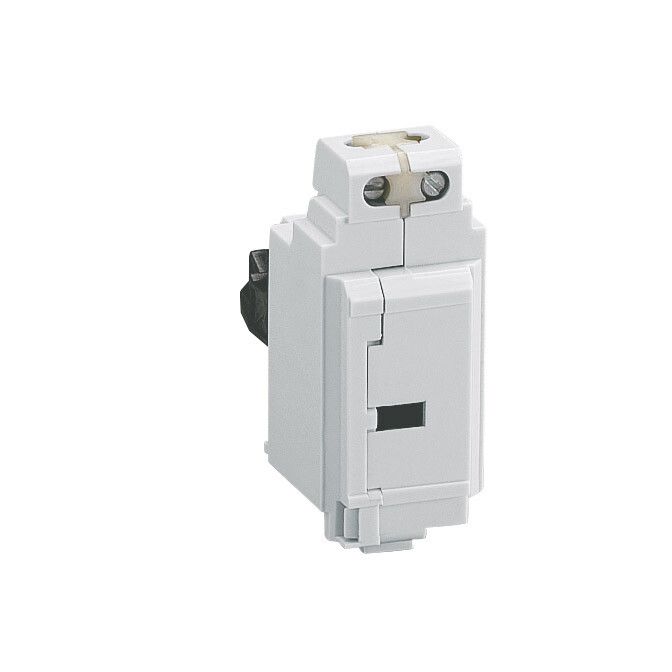

Минимальный расцепитель напряжения - 200-240 В~/= DPX3 160/250 | 421022 Legrand

Расцепитель минимального напряжения 220-240 В~/= DPX3 от Legrand — устройство для автоматического отключения автоматических выключателей при снижении напряжения ниже заданного уровня. Применяется в системах управления энергообеспечением на промышленных объектах, где важна безопасная остановка оборудования при просадках сети.

Назначение и область применения

Расцепитель минимального напряжения 220-240 В~/= DPX3 предназначен для работы в паре с автоматическими выключателями серии DPX3. Он отключает цепь, когда напряжение падает ниже порогового значения — это предотвращает повреждение оборудования из-за некорректной работы при недостаточном питании. Подходит для установки в щитах управления станков, насосных станций, конвейерных линий и других систем, требующих защиты от провалов напряжения.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 220–230 В
• Номинальный ток потребления: 0,02 А
• Тип расцепителя: минимального напряжения — срабатывает при снижении напряжения ниже установленного порога
• Способ монтажа: крепление на DIN-рейку
• Тип крепления: винтовое
• Количество нормально замкнутых (НЗ) контактов: 0
• Количество переключающих контактов: 0
• Совместимость с реле: да — можно использовать совместно с внешними реле управления

Совместимость и монтаж

Расцепитель 220-240 В~/= DPX3 совместим исключительно с автоматическими выключателями серии DPX3. Устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется путём защёлкивания на рейку и фиксации винтами. Для работы требуется подключение к сети 220–230 В~ через клеммы устройства. Обратите внимание: расцепитель не имеет собственных коммутируемых контактов — он воздействует на механизм отключения автомата механически, через шток.

Безопасность и стандарты

Устройство соответствует международным требованиям безопасности для компонентов распределительных систем. Произведено компанией Legrand, известной соблюдением стандартов IEC/EN 60947-2 и IEC/EN 60947-5-1. Не содержит опасных материалов, допущен к применению в промышленных условиях.

Преимущества

• Высокая надёжность срабатывания при колебаниях напряжения
• Интеграция с существующей серией DPX3 — не требует модификации щита
• Низкое энергопотребление — всего 0,02 А, что снижает нагрузку на источник питания
• Простота установки благодаря стандартизированному креплению на DIN-рейку

Ограничения применения

• Не работает при постоянном токе (DC) — только для переменного тока 220–230 В~
• Не обеспечивает защиту от перегрузки или КЗ — применяется только как элемент защиты от просадки напряжения
• Не имеет выходных контактов — нельзя использовать для сигнализации или управления другими устройствами напрямую
• Только совместим с выключателями DPX3; не подходит для других серий автоматов

Примеры использования

• Защита CNC-станков: при внезапном падении напряжения расцепитель отключает питание, чтобы избежать брака деталей и повреждения инструмента
• Конвейерные системы: предотвращает запуск линии при недостаточном напряжении, что снижает риск перегрева двигателей
• Аварийные системы освещения: используется в связке с резервными источниками, чтобы контролировать переход на автономное питание

Практические советы

• Проверьте соответствие модели вашего автоматического выключателя — расцепитель 220-240 В~/= DPX3 работает только с DPX3
• Подключайте питание к клеммам строго согласно схеме: L и N должны быть правильно ориентированы
• Не используйте устройство в средах с высокой вибрацией без дополнительной фиксации — хотя крепление винтовое, длительная вибрация может ослабить соединение
• Если нужна сигнализация о срабатывании — подключите внешнее реле, так как у этого расцепителя нет контактных групп
• При замене убедитесь, что новое устройство имеет те же параметры напряжения — отличие даже на 10 В может привести к неверному срабатыванию
