Расцепитель минимального максимального напряжения ВА47-РММН| 318455 | КЭАЗ

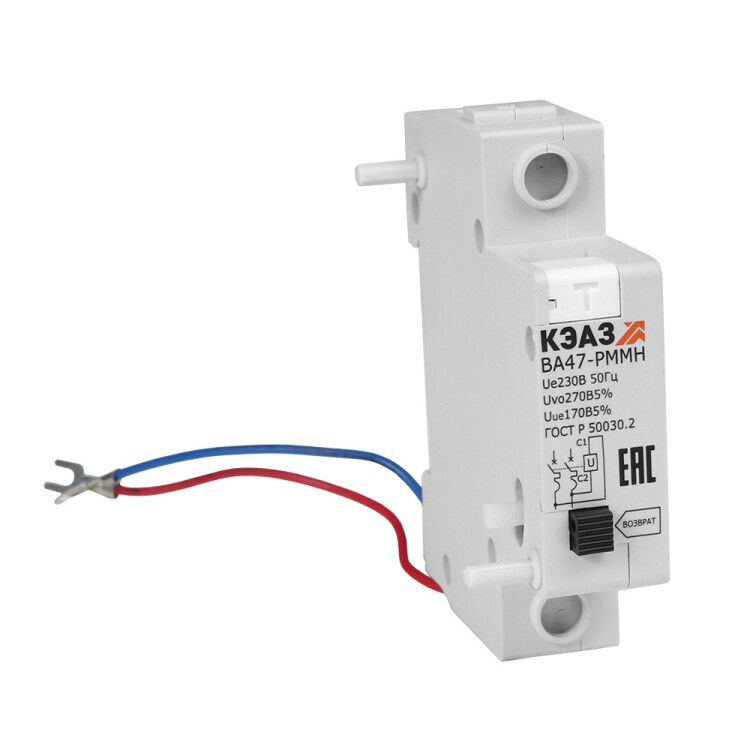

Расцепитель минимального максимального напряжения ВА47-РММН КЭАЗ предназначен для автоматического отключения автоматических выключателей при опасных отклонениях напряжения - ниже или выше заданных значений. Устройство совместимо с сериями ВА47 и АД12/14, устанавливается на DIN-рейку и работает от переменного тока 230 В.

Назначение и область применения

Расцепитель минимального максимального напряжения ВА47-РММН КЭАЗ защищает оборудование от повреждений из-за перепадов напряжения в сети. Он отключает автоматический выключатель, когда напряжение падает ниже или поднимается выше пороговых значений. Применяется в системах, где стабильность напряжения критична: промышленные станки, системы управления, насосные установки, конвейеры, объекты ЖКХ и энергетики.

Технические характеристики

• Тип расцепителя: минимального и максимального напряжения - отключает при слишком низком и слишком высоком напряжении
• Род тока: переменный (AC)
• Номинальное напряжение питания: 230 В - работает только от сети 230 В +- допуск
• Диапазон настройки расцепления по току: 0 А - не регулируется, не реагирует на ток нагрузки
• Количество контактов: 0 - не имеет собственных переключающих контактов, управляет внешним автоматом через механический привод
• Форм-фактор: модульный, для монтажа на DIN-рейку

Совместимость и монтаж

Расцепитель ВА47-РММН КЭАЗ устанавливается непосредственно на автоматические выключатели серии ВА47 и АД12/14. Соединение происходит через специальный фиксирующий механизм - никаких проводов для силовой цепи не требуется. Подключение питания осуществляется к клеммам самого расцепителя: L и N - 230 В AC. Монтаж выполняется на DIN-рейку 35 мм. После установки расцепитель механически связывается с автоматом и начинает работать в режиме “приоритетного отключения” при выходе напряжения за пределы.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция обеспечивает надёжную изоляцию и безопасную работу в условиях промышленной среды. Нет открытых токоведущих частей после установки. Не требует заземления корпуса, так как питание изолировано от основной цепи автомата.

Преимущества

• Не требует внешних реле или контроллеров - автономная защита от перенапряжения и недонапряжения
• Механическая связь с автоматом исключает отказ из-за потери сигнала
• Поддерживает компактную сборку: можно одновременно установить расцепитель и вспомогательные контакты рядом
• Изготовлен в рамках бюджетной серии - оптимальное соотношение цены и надёжности

Ограничения применения

• Работает только при напряжении 230 В AC - несовместим с сетями 110 В, 380 В или постоянным током
• Не регулируется - пороги отключения заданы производителем и не изменяются пользователем
• Не имеет контактных групп - не может передавать сигнал в систему контроля, только отключает автомат
• Не предназначена для защиты от импульсных перенапряжений - для этого нужны УЗИП

Примеры использования

• Защита ЧПУ станков от просадки напряжения при запуске крупного оборудования
• Автоматическое отключение насосов в системах водоснабжения при пропадании фазы
• Обеспечение безопасности электронных плат управления в цехах с нестабильной сетью
• Использование в щитах жилых домов для защиты дорогостоящей бытовой техники

Практические советы

• Проверьте напряжение в сети до установки - если оно постоянно выходит за рамки 180–260 В, рассмотрите стабилизатор вместо расцепителя
• Убедитесь, что автомат, к которому подключается ВА47-РММН КЭАЗ, имеет достаточную коммутационную способность для вашей нагрузки
• При монтаже не затягивайте крепление слишком сильно - это может повредить пластиковую часть механизма
• Если нужна сигнализация о срабатывании - используйте дополнительно вспомогательный контакт (например, ВА47-ВК)
• Не устанавливайте расцепитель в местах с повышенной влажностью без дополнительной защиты корпуса
