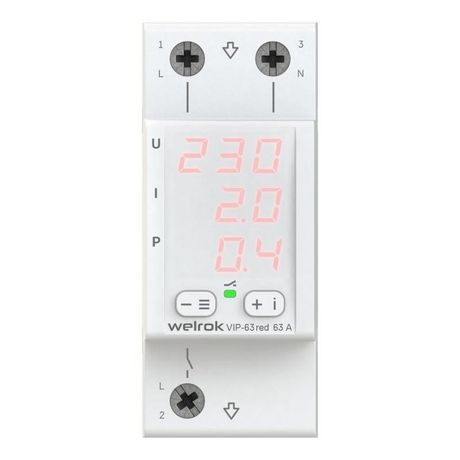

Многофункциональное реле Welrok VIP-63 red - 4660251140342

Реле многофункциональное VIP-63 красное от Welrok предназначено для защиты оборудования от колебаний напряжения, обрыва нуля и перегрузок по току или мощности. Устройство автоматически отключает нагрузку при выходе параметров за пределы и возвращает питание после восстановления нормальных значений. Артикул vip-63 red обеспечивает надёжную работу в сетях с переменным током.

Назначение и область применения

Реле многофункциональное VIP-63 красное защищает бытовые и промышленные устройства от повреждений, вызванных:

• провалами напряжения (ниже 120 В)
• перенапряжением (выше 280 В)
• обрывом нулевого провода
• превышением тока или активной мощности

Подходит для установки в щитах жилых домов, офисов, производственных линий, насосных станций, систем вентиляции и другого оборудования, чувствительного к качеству электроэнергии.

Технические характеристики

• Род тока: переменный (AC) - как для питания, так и для контролируемой сети
• Напряжение питания цепи управления (Us): 100–420 В AC
• Порог срабатывания: 120–280 В - устройство реагирует на любые отклонения в этом диапазоне
• Диапазоны измерения:
  • низкий уровень: 120–210 В
  • высокий уровень: 220–280 В
• Защита по току/мощности: да - можно выбрать, по какому параметру срабатывает защита
• Время задержки срабатывания: от 0,03 до 999 секунд - настраивается под тип нагрузки
• Контакты: 1 нормально разомкнутый (НО) контакт; НЗ и переключающие контакты отсутствуют
• Питание постоянным током: не поддерживается (DC = 0 В)
• Габариты: 2 модуля (стандартная DIN-рейка)
• Материал корпуса: самозатухающий (не поддерживает горение)

Совместимость и монтаж

Реле многофункциональное VIP-63 красное устанавливается на DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы для входного напряжения и нагрузки. Контакт NO используется для управления внешним устройством (например, контактором или автоматическим выключателем). Для работы требуется только переменный ток - подключение постоянного тока невозможно. Учитывайте, что максимальное напряжение питания - 420 В, поэтому реле не применяется в высоковольтных сетях выше этого значения.

Безопасность и стандарты

Корпус реле изготовлен из материала, не поддерживающего горение, что соответствует требованиям безопасности при перегреве. Производитель заявляет соответствие международным стандартам качества, однако конкретные сертификаты (IEC, EN) в предоставленных данных не указаны. Рекомендуется проверять наличие сертификации перед использованием в промышленных объектах с жесткими требованиями.

Преимущества

• Комбинированная защита: одновременно контролирует напряжение, ток и мощность - снижает количество необходимых устройств
• Настройка времени задержки: от 0,03 с до 16 минут - позволяет избежать ложных срабатываний при кратковременных помехах
• Выбор параметра защиты: пользователь может определить, срабатывать ли реле по току или по мощности - гибкость под разные задачи
• Высокая скорость реакции: менее 0,03 секунды - минимальная задержка при аварийных ситуациях
• 10-летняя гарантия от производителя - подтверждает долговечность и надёжность

Ограничения применения

• Не работает с постоянным током - исключает применение в системах на базе PV-панелей, UPS или батарейных массивах
• Отсутствуют нормально замкнутые контакты - нельзя использовать для сигнализации “нормального” состояния без внешнего решения
• Нет встроенной коммутации силовой цепи - требует подключения через контактор или автоматический выключатель
• Максимальное напряжение питания - 420 В - не подходит для трёхфазных сетей с линейным напряжением 400 В и выше без учёта фазового напряжения
• Измерение тока и мощности реализовано внутренне - внешние датчики не подключаются

Примеры использования

• Защита холодильного оборудования в торговых залах - предотвращает отказ при проседании напряжения ночью
• Управление насосными станциями - отключает насос при обрыве нуля, чтобы избежать перегрева двигателя
• Распределение нагрузки по фазам в частном доме - реле сработает, если одна фаза перегружена, даже если напряжение в норме
• Автоматизация конвейера на заводе - отключает линию при превышении мощности, предотвращая сгорание двигателей

Практические советы

• При настройке порогов учитывайте номинальное напряжение вашей сети - лучше выбирать диапазоны с запасом +-10%
• Для чувствительной аппаратуры (компьютеры, медицинское оборудование) используйте минимальную задержку - 0,03–1 с
• Если цель - экономия энергии и балансировка нагрузки, выбирайте защиту по мощности, а не по току
• Проверьте, что входное напряжение в момент установки находится в рабочем диапазоне - иначе реле не включится
• Артикул vip-63 red совместим со всеми стандартными щитами с DIN-рейкой - не требует адаптеров
• Не устанавливайте рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания
