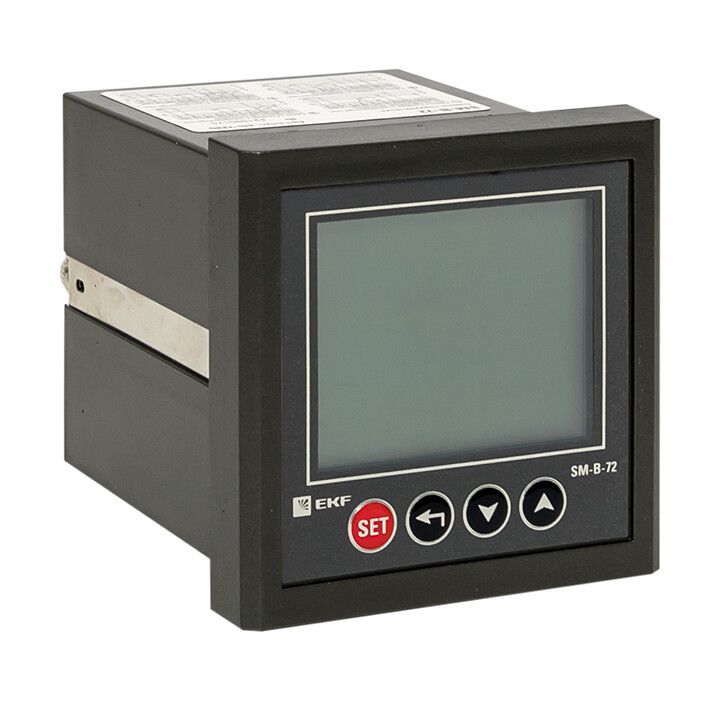

Многофункциональный измерительный прибор SMB-72 на панель 72х72 квадратный вырез от EKF - компактное цифровое устройство для точного контроля параметров трёхфазных электросетей. Артикул sm-723b подходит для установки в щитах промышленного и коммерческого оборудования, где требуется мониторинг реактивной мощности и других ключевых показателей.

Назначение и область применения

Многофункциональный измерительный прибор SMB-72 предназначен для постоянного наблюдения за состоянием трёхфазных электрических сетей - как с симметричной, так и с несимметричной нагрузкой. Устройство фиксирует основные параметры: ток, напряжение, частоту, активную и реактивную мощность, энергию в обоих направлениях, коэффициент мощности и уровень гармонических искажений. Подходит для установки в распределительных щитах на объектах с высокими требованиями к качеству электроэнергии: заводы, насосные станции, системы кондиционирования, логистические терминалы и объекты ЖКХ.

Технические характеристики

• Форм-фактор: квадратный корпус 72×72 мм, монтаж через вырез в панели
• Тип индикации: цифровой ЖК-дисплей
• Основная функция: измерение реактивной мощности
• Поддерживаемые сети: 3-проводные и 4-проводные трёхфазные системы
• Измеряемые параметры: действующие значения тока и напряжения, частота, активная/реактивная/полная мощность, активная и реактивная энергия (прямая и обратная), коэффициент мощности, усреднённые мощности, гармоники, КГИ, пики значений
• Тип монтажа: на переднюю панель (встраивается в шкаф)
• Серия: EKF Basic
• Артикул: sm-723b

Совместимость и монтаж

Установка Многофункционального измерительного прибора SMB-72 требует подготовки квадратного отверстия 72×72 мм в лицевой панели щита. Прибор крепится с помощью фиксирующих зажимов с тыльной стороны. Для подключения используются клеммы на задней стенке - подключение выполняется по схеме, соответствующей типу сети (3P или 3P+N). Обязательно соблюдать полярность при подключении трансформаторов тока, если они применяются. Напряжение питания устройства встроено - внешний источник не нужен. Совместим со всеми стандартными трансформаторами тока класса 0,5S и выше.

Безопасность и стандарты

Прибор соответствует требованиям безопасности IEC 61010-1 (измерительные приборы для промышленного использования) и имеет степень защиты IP54 по корпусу. Электромагнитная совместимость обеспечена в соответствии с EN 61326-1. Работает в температурном диапазоне от -10C до +55C. Не предназначен для установки во взрывоопасных зонах или местах с повышенной влажностью (например, в помещениях с постоянным конденсатом).

Преимущества

• Один прибор заменяет несколько аналоговых приборов - экономия места в щите
• Цифровая индикация исключает ошибки считывания
• Возможность анализа качества электроэнергии (гармоники, КГИ)
• Регистрация энергии в двух направлениях - важно для объектов с генерацией (солнечные батареи, мини-ЭС)
• Программируемый алгоритм измерения - можно настроить отображение наиболее важных параметров

Ограничения применения

• Не подходит для однофазных сетей - только трёхфазные
• Не имеет выходов для сигнализации или управления (нет реле, дискретных входов/выходов)
• Не поддерживает протоколы связи Modbus RTU или Ethernet - данные выводятся только на экран
• Не рассчитан на работу при температуре ниже -10C и выше +55C
• Требует стабильного напряжения сети; перегрузки свыше 120% от номинала могут вызвать сбои

Примеры использования

• Контроль реактивной мощности на промышленном участке с большим количеством двигателей - для снижения штрафов за низкий cosφ
• Мониторинг качества электроэнергии на линии питания ЧПУ-станков
• Фиксация потерь энергии в распределительных щитах торгового центра
• Наблюдение за выработкой и потреблением на объекте с фотоэлектрической станцией

Практические советы

• Перед установкой проверьте посадочное отверстие - допуск +-0,5 мм, иначе прибор не войдёт
• При использовании трансформаторов тока убедитесь, что их коэффициент преобразования указан правильно в настройках прибора
• Часто используемые параметры (например, реактивная мощность) можно вывести на главный экран через меню настройки
• Не открывайте корпус при включенном питании - внутренние элементы находятся под напряжением
• Для долговечности избегайте установки рядом с источниками сильных помех: частотниками, сварочными аппаратами
