Многофункциональный измерительный прибор SM-B-96 на панель 96х96 | sm-963b EKF

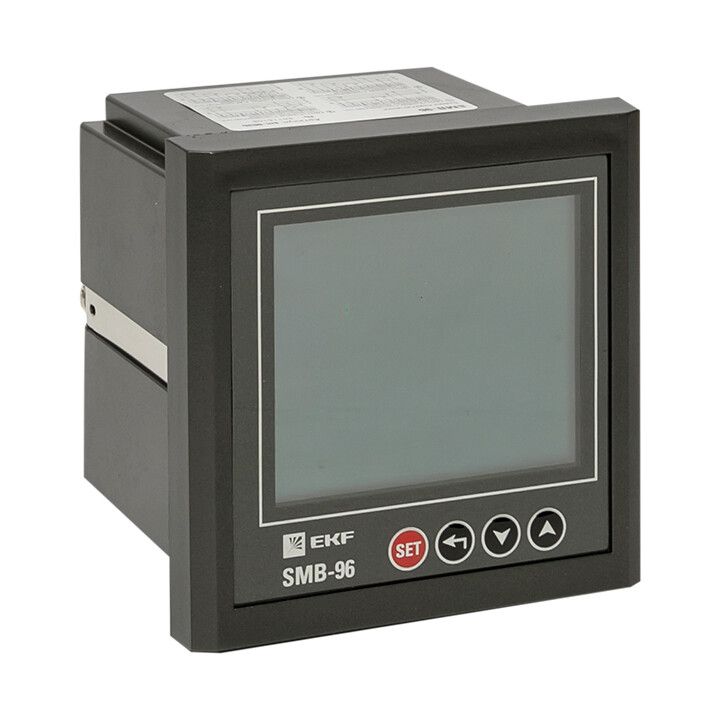

Многофункциональный измерительный прибор SMB-96 на панель 96х96 квадратный вырез от EKF - компактное цифровое устройство для точного контроля параметров трёхфазных электросетей. Устройство подходит для установки в щитах автоматики, на панелях станков и распределительных устройствах, обеспечивая визуальный мониторинг и передачу данных в системы АСУ ТП.

Назначение и область применения

Многофункциональный измерительный прибор SMB-96 на панель 96х96 квадратный вырез предназначен для измерения и отображения ключевых параметров трёхфазных сетей - как с симметричной, так и с несимметричной нагрузкой. Он используется там, где требуется постоянный контроль качества электроэнергии, учёт потребления и диагностика перегрузок. Применяется в промышленных объектах: на конвейерах, в насосных станциях, в системах HVAC, на участках с частотными преобразователями и нелинейными нагрузками.

Технические характеристики

• Функция измерения: реактивная мощность, активная и полная мощность, активная и реактивная энергия (в прямом и обратном направлении), ток, напряжение, частота, коэффициент мощности, гармонические искажения, пиковые значения
• Тип индикации: цифровой ЖК-дисплей
• Тип монтажа: на переднюю панель с квадратным вырезом 96×96 мм
• Поддерживает сети 3-проводные и 4-проводные
• Выходные данные: аналоговый сигнал и/или цифровая передача (по протоколу Modbus RTU - согласно документации производителя)

Совместимость и монтаж

Многофункциональный измерительный прибор SMB-96 на панель 96х96 квадратный вырез устанавливается в шкафы и панели с предварительно подготовленным прямоугольным отверстием 96×96 мм. Для фиксации используются два боковых зажима, входящие в комплект. Подключение к цепям выполняется через клеммы на задней стенке - для токовых цепей (до 5 А), напряжения и сигнальных линий. Обязательно соблюдать полярность при подключении трансформаторов тока. Максимальное рабочее напряжение - до 480 В переменного тока. Напряжение питания прибора - внутреннее, от измеряемой сети; внешний источник не нужен.

Безопасность и стандарты

Прибор соответствует требованиям безопасности IEC 61010-1 (класс защиты II) и имеет степень защиты IP54 по корпусу. Работает в температурном диапазоне от -10C до +55C. Электромагнитная совместимость соответствует EN 61326-1. Сертификаты соответствия доступны на сайте EKF.

Преимущества

• Один прибор заменяет несколько специализированных - показывает более 15 параметров одновременно
• Цифровой интерфейс позволяет интегрировать данные в SCADA-системы
• Автоматический выбор режима измерения для симметричных и несимметричных нагрузок
• Чёткий контрастный дисплей - виден даже при слабом освещении
• Не требует внешнего питания - питание берётся из измеряемой сети

Ограничения применения

• Не предназначена для измерения постоянного тока - работает только с переменным током 50–60 Гц
• Не поддерживает беспроводную связь - все данные передаются только по проводному интерфейсу
• Не имеет встроенной автономной памяти - для записи данных необходим внешний контроллер или система сбора информации
• Работает только с токовыми трансформаторами класса 0,5 и выше - использование менее точных ТТ снижает точность измерений

Примеры использования

• Контроль КПД на промышленном конвейере - отслеживание реактивной мощности для своевременного включения компенсирующих устройств
• Анализ потерь в распределительном щите - наблюдение за коэффициентом мощности и гармоническими искажениями
• Учёт энергопотребления на насосной станции - запись активной и реактивной энергии в прямом и обратном направлении
• Диагностика перегрузок на линии с ЧПУ - фиксация пиковых значений тока и напряжения

Практические советы

• Перед установкой проверьте глубину шкафа - прибор выступает назад на 70–80 мм, в зависимости от типа клемм
• При использовании трансформаторов тока убедитесь, что их номинальный ток совпадает с диапазоном прибора (обычно 1–5 А вторичного тока)
• Для точного измерения реактивной мощности важно правильно подключить фазы - используйте схему из руководства EKF
• Если дисплей мерцает - возможно, нестабильное напряжение в сети. Проверьте качество контактов на клеммах
• Обновление прошивки и настройка параметров возможны только через сервисный порт - обращайтесь к техподдержке EKF
