Переключатель кулачковый OptiSwitch 4G10 90 U S1 R014 КЭАЗ 225073

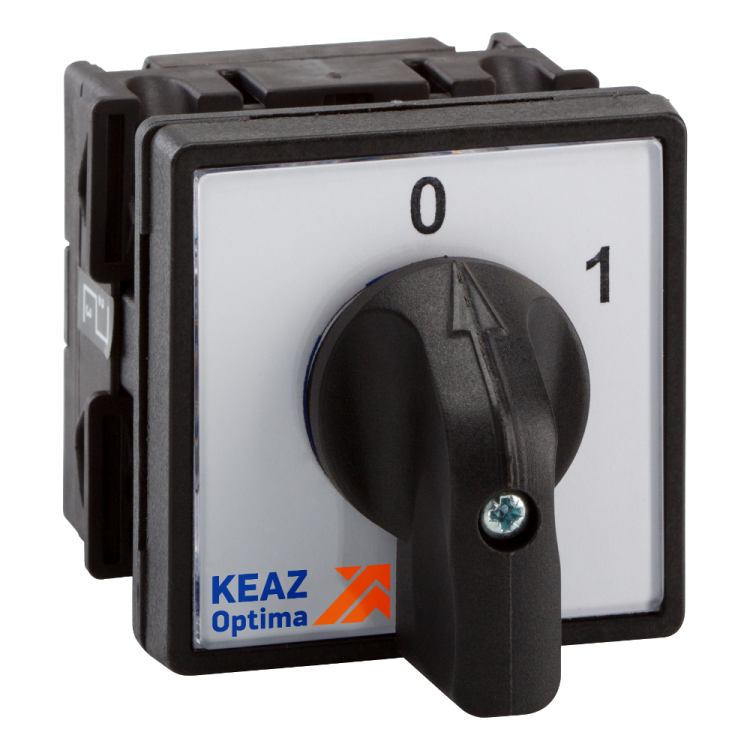

Переключатель кулачковый 4G10-90-U-S1-R014 от КЭАЗ - компактное встраиваемое устройство с поворотной рукояткой для коммутации цепей переменного и постоянного тока до 10 А. Применяется в системах управления оборудованием, где требуется надёжное переключение с возможностью установки в нейтральное положение.

Назначение и область применения

Переключатель кулачковый 4G10-90-U-S1-R014 предназначен для ручного включения и выключения однополюсных электрических цепей. Подходит для управления маломощными нагрузками: насосами, вентиляторами, светильниками, пускателями, контроллерами. Благодаря наличию нейтрального положения используется там, где нужна безопасная остановка оборудования без полного отключения питания - например, при обслуживании станков или конвейеров.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка при длительной работе
• Номинальное напряжение: 690 В - работает как в сетях переменного, так и постоянного тока
• Число полюсов: 1 - управляет одной цепью
• Число положений рукоятки: 2 (включено / выключено) + нейтральное положение между ними
• Контакты: 1 нормально замкнутый (НО), 0 нормально открытых (НЗ)
• Род тока: AC/DC - совместим с любыми типами цепей
• Максимальное сечение кабеля: 2,5 мм2 - для подключения медных проводов
• Степень защиты: IP65 - полностью защищён от пыли и струй воды
• Климатическое исполнение: У3 - рассчитан на умеренные климатические условия (температура от -25C до +40C)
• Размер передней панели: 48×48 мм - стандартный габарит для панельного монтажа
• Тип подключения: винтовые зажимы - надёжное соединение без пайки
• Способ монтажа: монтажная плата - закрепляется через отверстия в панели
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G10-90-U-S1-R014 устанавливается в панели с отверстием 48×48 мм. Для герметизации применяется уплотнительная муфта - она обеспечивает сохранение степени защиты IP65 после монтажа. Монтаж выполняется с помощью фиксирующих лапок на корпусе. Перед установкой проверьте, что толщина панели соответствует требованиям производителя - оптимальная толщина 1–4 мм. Не используйте инструменты с острыми кромками при затяжке винтов - можно повредить контактные площадки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012. Степень защиты IP65 позволяет применять переключатель в условиях повышенной запылённости и влажности - например, на производстве, в цехах, на открытых площадках. Наличие нейтрального положения снижает риск случайного включения при обслуживании. Работает в температурном диапазоне, предусмотренном для климатического исполнения У3 - не рекомендуется использование в экстремальных холодных или жарких средах без дополнительного теплозащитного кожуха.

Преимущества

• Надёжная механическая конструкция - долгий срок службы даже при частых переключениях
• Герметичный корпус с уплотнителем - исключает попадание пыли и влаги внутрь
• Поддержка AC/DC - универсальность для различных систем управления
• Нейтральное положение - удобство и безопасность при ремонте и настройке
• Совместимость с популярным форм-фактором 48×48 мм - легко заменяется на аналоги

Ограничения применения

• Не предназначена для автоматических систем - требует ручного воздействия
• Один нормально замкнутый контакт - нельзя использовать для сложных схем с несколькими состояниями
• Максимальное сечение кабеля 2,5 мм2 - не подходит для мощных потребителей выше 2,2 кВт при 220 В
• Не имеет индикации состояния - необходимо внешнее освещение или сигнализация
• Не рекомендован для взрывоопасных зон - отсутствует сертификат взрывозащиты

Примеры использования

• Ручной переключатель режима работы станка: “работа” – “остановка” – “обслуживание”
• Управление питанием вентиляционного канала в цеху
• Локальный выключатель для тестирования оборудования без отключения главного автомата
• Коммутирующее устройство в пульте управления конвейера

Практические советы

• При монтаже всегда используйте уплотнительную муфту - без неё степень защиты снижается до IP40
• Проверяйте плотность затяжки винтов: недостаточно - плохой контакт; слишком сильно - деформируются контакты
• Для многократного использования в аварийных ситуациях выбирайте модели с яркой рукояткой - улучшает узнаваемость
• Переключатель 4G10-90-U-S1-R014 от КЭAZ совместим с другими изделиями серии OptiSwitch 4G - можно собирать унифицированные панели
• Не эксплуатируйте при температуре ниже -25C - материал рукоятки становится хрупким
