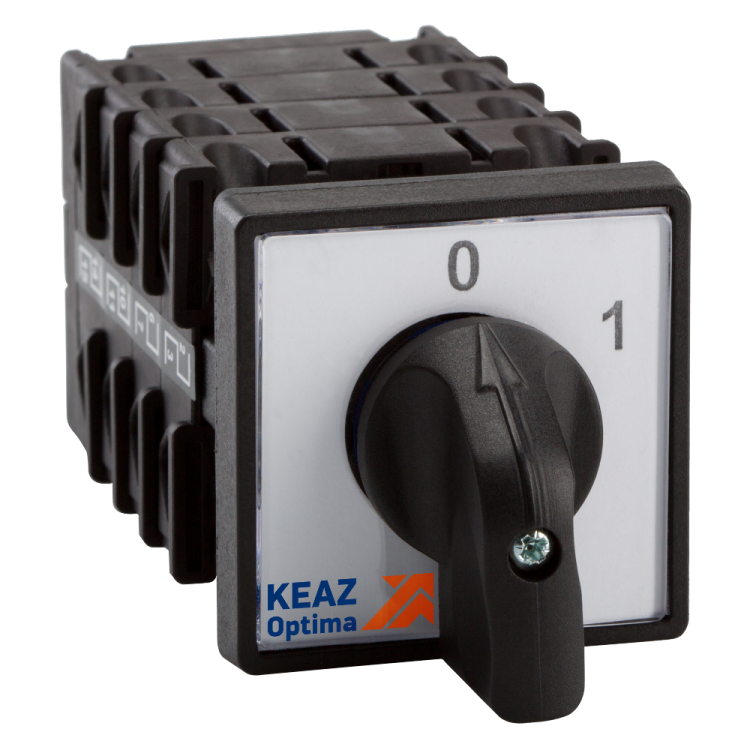

Переключатель кулачковый OptiSwitch 4G10 693 U R014 КЭАЗ 229326

Переключатель кулачковый 4G10-693-U-R014 от КЭАЗ - компактное встраиваемое устройство с восемью полюсами и двумя положениями рукоятки, предназначенное для коммутации цепей переменного тока до 690 В и 10 А. Артикул 229326 относится к серии OptiSwitch 4G и применяется в системах автоматизации, где требуется надёжное переключение нескольких цепей одновременно.

Назначение и область применения

Переключатель кулачковый 4G10-693-U-R014 используется для ручного переключения электрических цепей в распределительных щитах, пультах управления и аппаратуре автоматики. Подходит для задач, требующих изменения режима работы оборудования: переключение направления движения двигателя, изменение схемы питания, активация/деактивация групп нагрузок. Часто устанавливается на станках, конвейерах, системах вентиляции и других промышленных устройствах.

Технические характеристики

• Номинальный ток: 10 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Максимальное рабочее напряжение переменного тока: 690 В - позволяет применять в сетях высокой мощности
• Количество полюсов: 8 - управляет восемью независимыми цепями одновременно
• Число положений рукоятки: 2 - два фиксированных состояния: “вкл.” / “выкл.” или две схемы подключения
• Количество нормально открытых (НО) контактов: 4 - четыре контакта замыкаются при переводе рукоятки в одно из положений
• Способ подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Максимальное сечение кабеля: 2,5 мм2 - совместим с распространёнными медными проводниками
• Габариты передней панели: 48×48 мм - стандартизированная форма для установки в панели
• Степень защиты IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех сторон
• Климатическое исполнение У3 - рассчитан на работу в помещениях с умеренным климатом, без конденсации
• Монтаж: на монтажную плату - крепление через отверстия в корпусе, без DIN-рейки

Совместимость и монтаж

Переключатель кулачковый 4G10-693-U-R014 монтируется на жесткую монтажную плату или панель толщиной до 4 мм. Для установки необходимо просверлить отверстия по габаритам 48×48 мм. Передняя панель остаётся на поверхности, внутренние части крепятся болтами снизу. Винтовые зажимы позволяют подключать провода сечением до 2,5 мм2 - не используйте более толстые кабели. Устройство не предназначено для монтажа на DIN-рейку. Обязательно проверьте соответствие посадочных отверстий в вашей панели.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ3424-068-05758109-2012. Степень защиты IP44 обеспечивает безопасную эксплуатацию в условиях возможного попадания брызг воды и пыли. Применение в цепях выше 690 В или при токе свыше 10 А запрещено - это может вызвать оплавление контактов и выход из строя. Не рекомендуется использовать в средах с агрессивными газами, паром или масляной пылью.

Преимущества

• Высокая плотность контактов: 8 полюсов в компактном корпусе снижают количество необходимых аппаратов
• Наличие возможности измерения между фазами - позволяет контролировать напряжение на входе и выходе без внешних приборов
• Жёсткая механическая фиксация положений - исключает случайное переключение
• Простая визуальная индикация положения рукоятки - легко определить текущий режим
• Произведён на заводе КЭАЗ - известный производитель с долгой историей в промышленной автоматике

Ограничения применения

• Не подходит для частого включения/отключения - не является аппаратом для оперативного управления, только для ручного переключения
• Запрещена работа в условиях повышенной влажности, прямого потока воды или погружения - IP44 недостаточно для улицы или мойки
• Не допускается использование в цепях постоянного тока - спецификация рассчитана только на переменный ток
• Не имеет световой индикации - состояние положения видно только по физическому положению рукоятки
• Требуется доступ к задней части для монтажа - нельзя установить в закрытые шкафы без зазора сзади

Примеры использования

• Переключение направления вращения трёхфазного двигателя (через изменение порядка фаз)
• Выбор режима работы станка: “ручной” / “автоматический”
• Активация резервной цепи питания при отказе основной
• Обход аварийного участка в цепи контроля температуры
• Настройка схемы управления вентиляторами в двух режимах: “пониженная скорость” / “полная мощность”

Практические советы

• Перед монтажом проверьте, что все контакты находятся в состоянии “выключено” - предотвратите короткое замыкание при подключении
• Затягивайте винты равномерно, без усилия - перетяжка может повредить контактные площадки
• Для многожильных проводов используйте наконечники - это повысит надёжность соединения
• При использовании в панелях с несколькими аналогичными переключателями - пометьте каждую рукоятку, чтобы избежать путаницы
• Проверяйте целостность контактов периодически - особенно после длительной эксплуатации при максимальной нагрузке
• Артикул 229326 - единственный номер для заказа запасных частей; сохраняйте его при ремонте или замене
