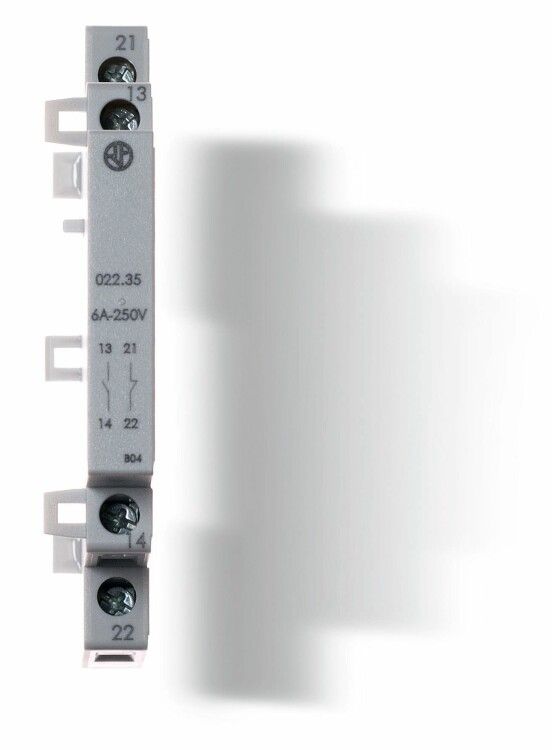

Модуль дополнительных контактов 22 2НО 6А Finder 02233

Модуль дополнительных контактов 2NO 6А для устройств 22.32, 22.34 от Finder - компактное решение для расширения функциональности контактных аппаратов серии 22. Артикул 02233 позволяет добавить два замыкающихся контакта с коммутацией до 6 А в цепях переменного тока до 250 В, что особенно удобно при реализации блокировок, индикаций или сигналов состояния.

Назначение и область применения

Этот модуль предназначен для установки на уже смонтированные контакторы и реле серии 22.32 и 22.34. Он не управляет нагрузкой самостоятельно - служит лишь для передачи сигнала от основного аппарата в другие цепи. Подходит для задач, где требуется управлять световой индикацией, подключать дополнительные реле, формировать обратную связь в системах автоматизации или обеспечивать взаимоблокировки между оборудованием.

Технические характеристики

• Количество контактов: 2 нормально открытых (НО)
• Коммутируемый ток: 6 А
• Номинальное напряжение: 250 В переменного тока (AC)
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Степень защиты: IP20 - защищён от доступа пальцев и крупной пыли, но не герметичен
• Диапазон рабочих температур: от –40 C до +70 C
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, допускает колебания влажности
• Совместим с нормативами: EN 60669-1, EN 60669-2-1
• Цвет: серый

Совместимость и монтаж

Модуль 02233 совместим исключительно с контактными аппаратами серии Finder 22.32 и 22.34. Для установки необходимо выключить питание, снять крышку с основного устройства, плотно зафиксировать модуль на штыревых контактах до щелчка. Монтаж выполняется на стандартную DIN-рейку без дополнительных креплений. Не применяйте силу - неправильная установка может повредить контактную группу.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность механических переключателей и вспомогательных контактов. Сертификация гарантирует надёжность изоляции, долговечность контактов и соответствие требованиям к тепловому нагреву при работе под нагрузкой.

Преимущества

• Прямая совместимость с популярными контактными аппаратами серии 22 - не требует адаптеров или доработок
• Высокий температурный диапазон позволяет использовать в условиях холодных складов, производственных залах и наружных щитовых
• Фиксация на DIN-рейке обеспечивает быстрый монтаж и демонтаж без инструментов
• Пластиковый корпус устойчив к воздействию масел и химических паров в типовых промышленных средах

Ограничения применения

• Не предназначена для работы с постоянным током - применение на DC может вызвать дуговое возгорание контактов
• Защита IP20 не допускает использование во влажных, запылённых или агрессивных средах без дополнительной защиты (например, в корпусе IP54)
• Не имеет собственного механизма управления - работает только в связке с контактными аппаратами 22.32 / 22.34
• Запрещено подключение нагрузок выше 6 А - риск сваривания контактов и выхода из строя

Примеры использования

• Подключение индикаторной лампы, показывающей состояние включения контактора 22.34
• Автоматическая блокировка второго двигателя при старте первого через сигнал от главного контактора
• Передача сигнала “работает” в PLC или пульт управления через дополнительный вход
• Обеспечение безопасности на конвейере: модуль фиксирует положение реле, чтобы предотвратить запуск при открытой двери

Практические советы

• Перед установкой проверьте, что основной контактный аппарат полностью отключен и обесточен
• Не используйте модуль с другими сериями - даже внешне похожие модели (например, 22.4x) имеют другую геометрию контактов
• При сборке щита учитывайте свободное место рядом с основным устройством - модуль увеличивает общую ширину сборки
• Для длительной эксплуатации при максимальном токе 6 А рекомендуется снижать нагрузку до 80 % (до 4,8 А) для продления срока службы контактов
• Если требуется защита от брызг воды или пыли - поместите весь блок (контактор + модуль) внутрь корпуса с классом защиты IP54 или выше
