Модуль надстроечный горизонтальный для CQE Ш=1000 Г=800 | R5SMN108H DKC ДКС

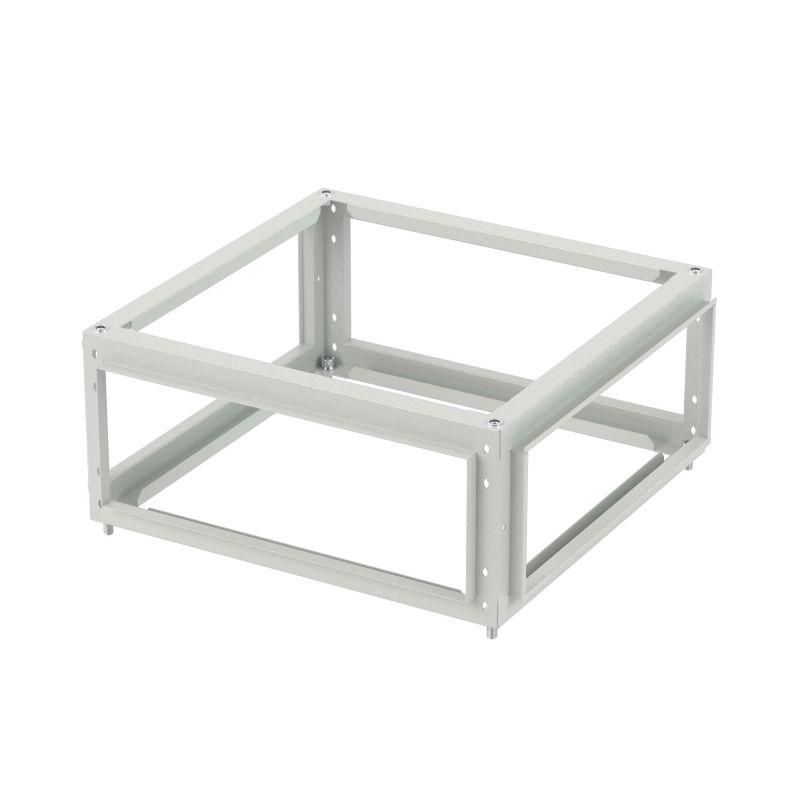

Модуль надстроечный горизонтальный для CQE Ш=1000 Г=800 DKC - это элемент каркаса, предназначенный для установки на верхнюю часть шкафа CQE и соединения с магистральным шинопроводом. Артикул r5smn108h из серии RAM power обеспечивает жесткую и надёжную связь между распределительным устройством и силовой магистралью, особенно в условиях ограниченного пространства.

Назначение и область применения

Модуль надстроечный горизонтальный для CQE Ш=1000 Г=800 DKC используется для организации подключения вводной секции НКУ к магистральному шинопроводу сверху. Он устанавливается на верхнюю плоскость шкафа CQE шириной 1000 мм и глубиной 800 мм, позволяя провести силовые кабели или шины через потолочное перекрытие или технологический люк. Подходит для промышленных объектов, где требуется компактная и безопасная маршрутизация тока от центральной шинопроводной системы к распределительному щиту.

Технические характеристики

• Тип компонента: Соединитель профилей
• Габариты: ширина 1000 мм, высота 250 мм, глубина 800 мм
• Материал: сталь - обеспечивает механическую прочность и долговечность
• Форма: горизонтальная, предназначен для монтажа поверх шкафа
• Серия: RAM power - совместима с другими элементами этой линейки

Совместимость и монтаж

Модуль надстроечный горизонтальный для CQE Ш=1000 Г=800 DKC совместим исключительно с шкафами серии CQE указанных габаритов. Установка выполняется на верхнюю раму шкафа с помощью болтовых соединений - необходимо предварительно выровнять поверхность и проверить соответствие отверстий. Монтаж требует доступа сверху; рекомендуется выполнять до окончательной сборки шинопровода. Не применяйте с шкафами других серий - даже близкие по размеру модели могут иметь отличную систему крепления.

Преимущества

• Жёсткая металлическая конструкция минимизирует деформацию при нагрузках
• Интеграция с серией RAM power позволяет использовать единые решения для всей системы
• Высота 250 мм даёт достаточный зазор для прокладки шин и кабельных каналов
• Стальной корпус легко заземляется и совместим с требованиями к ЭМС

Ограничения применения

• Не предназначен для использования вне помещений - материал не имеет антикоррозийного покрытия
• Не рассчитан на самостоятельную несущую функцию - опирается на шкаф CQE
• Не поддерживает автоматическое подключение - все соединения должны выполняться вручную
• Работает только с шкафами шириной 1000 мм и глубиной 800 мм - другие размеры несовместимы

Примеры использования

• Подключение вводной секции к магистральному шинопроводу в цехе с высокими потолками
• Обустройство распределительного пункта в производственной зоне с нижним расположением шинопровода
• Модернизация существующего щита CQE без замены основного корпуса
• Системы питания для конвейеров, насосных станций и станков с ЧПУ, где требуется вертикальная трассировка энергии

Практические советы

• Перед монтажом проверьте, что верхняя крышка шкафа CQE полностью снята - модуль устанавливается на раму, а не на крышку
• Убедитесь, что посадочные отверстия на шкафе соответствуют отверстиям модуля - допуск +-1 мм
• При использовании в помещениях с повышенной влажностью дополнительно примените герметик на стыках
• Запасайте запасные болты и гайки - они не всегда входят в комплект
• Артикул r5smn108h можно комбинировать с аналогичными модулями другой высоты, если требуется изменение уровня подключения
