Модуль ограничения перенапр. MC1D ВАРИСТОР 24-48В AC/DC SE MAD4VE APC

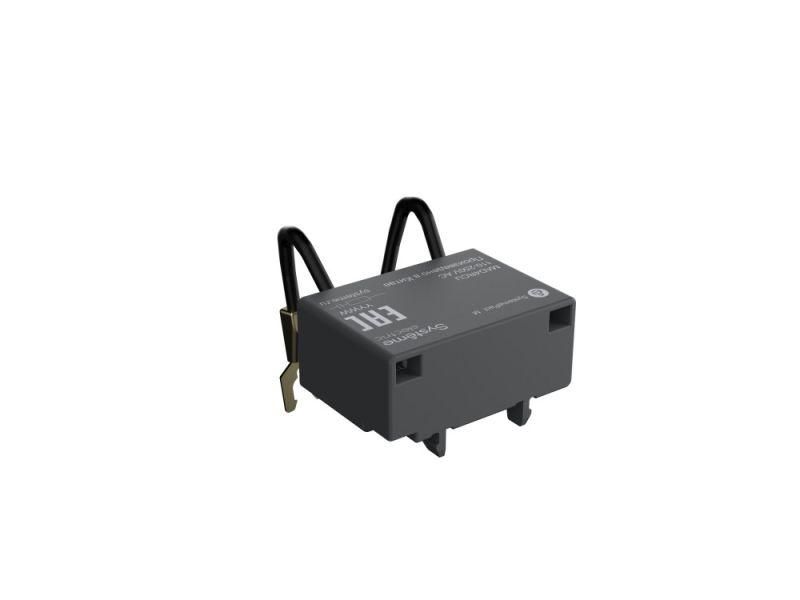

Модуль ограничения перенапряжения MC1D варистор 24-48V AC/DC SE от Systeme Electric предназначен для защиты электромагнитных катушек контакторов серии SystemePact от импульсных перенапряжений, возникающих при отключении. Артикул mad4ve - компактный варисторный модуль, устанавливаемый на боковой поверхности устройства без инструментов.

Назначение и область применения

Модуль ограничения перенапряжения MC1D варистор 24-48V AC/DC SE защищает контактные группы и управляющие цепи контакторов от скачков напряжения, которые возникают при отключении катушки постоянного или переменного тока. Особенно важен в системах с частым включением-выключением: автоматизированные линии, конвейеры, насосные станции, системы управления промышленными механизмами. Подходит для использования с контактными устройствами серии SystemePact MCP.

Технические характеристики

• Тип защиты: варистор (полупроводниковый ограничитель перенапряжения)
• Рабочее напряжение: 24–48 В переменного или постоянного тока
• Тип тока: переменный (AC) - совместим с DC, но оптимизирован для AC
• Уровень ограничения: не выше 2 × U_c (два рабочих напряжения)
• Время отпускания: увеличивается на 10–50% по сравнению со стандартным значением
• Крепление: безвинтовое, боковое - фиксируется прямо на корпусе контактора

Совместимость и монтаж

Модуль ограничения перенапряжения MC1D варистор 24-48V AC/DC SE совместим исключительно с контактными аппаратами серии SystemePact MCP. Устанавливается на боковую поверхность контактора - не требует сверления, проводов или инструментов. Просто совмещаете выступы модуля с пазами на корпусе и плотно надавливаете до щелчка. После установки проверьте надежность фиксации - модуль не должен шататься. Не используйте с другими сериями контакторов - посадочные места отличаются.

Преимущества

• Защищает дорогостоящую электронику от пробоя из-за самоиндукции катушки
• Исключает искрообразование на контактах - продлевает срок службы механических элементов
• Быстрая установка без инструментов снижает время обслуживания
• Не требует внешнего питания или настройки - работает автономно
• Стандартная совместимость с продукцией Systeme Electric - гарантия соответствия

Ограничения применения

• Не предназначена для работы при напряжении ниже 24 В или выше 48 В - возможна потеря защиты или выход из строя
• Запрещено использовать с контактами других производителей - несовместимые габариты и электрические параметры
• Увеличенное время отпускания (до 1,5×) может влиять на точность последовательной логики управления - учтите задержку при проектировании схем
• Не защищает от сетевых перенапряжений (молнии, скачки сети) - только от коммутационных импульсов внутри оборудования

Примеры использования

• На промышленном конвейере: защита катушек контакторов, управляющих перемещением ленты
• В системе водоснабжения: предохранение реле, запускающего насосы
• В станках с ЧПУ: минимизация помех в контроллерах при отключении электромагнитных тормозов
• В системах вентиляции: снижение радиопомех от срабатывания реле

Практические советы

• Выбирайте этот модуль только если ваш контактор - часть серии SystemePact MCP. Для других моделей нужны другие решения.
• Если система реагирует медленно после отключения - возможно, именно модуль вызывает задержку. Проверьте временные параметры в программе управления.
• Не заменяйте варистор на диод - они работают по другому принципу и могут повредить схему.
• При замене старого модуля - всегда отключайте питание. Хотя он не потребляет ток, при работе есть потенциал на выводах.
• Артикул mad4ve - единственный подходящий вариант для этого типа контакторов. Аналоги не обеспечивают ту же степень защиты.
