Модуль OptiSwitch DI-200А| 275110 | КЭАЗ

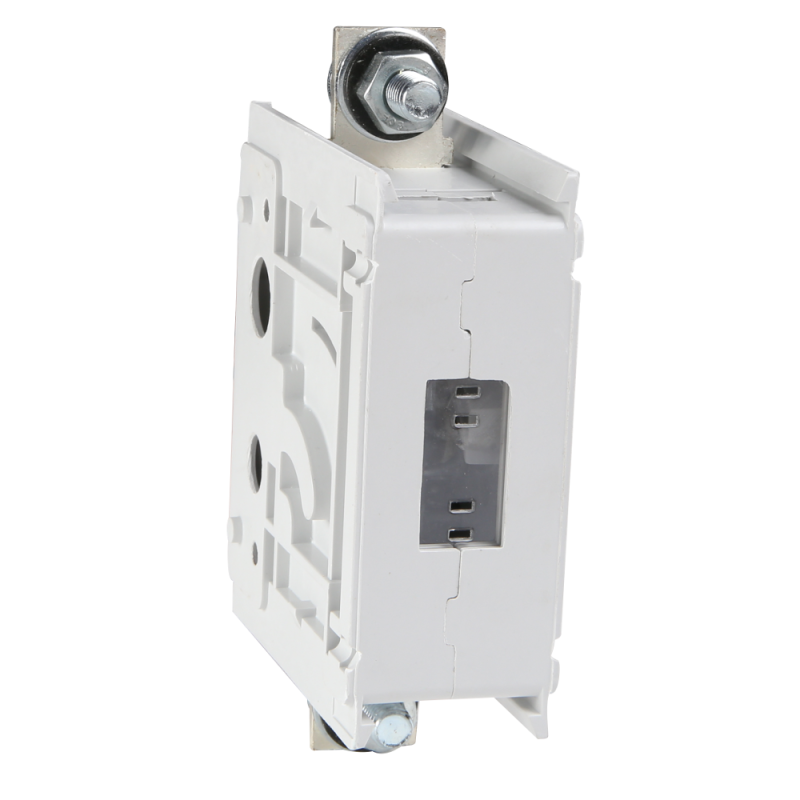

Модуль OptiSwitch DI-200А КЭАЗ - это однополюсный модульный силовой элемент для сборки коммутационных устройств в распределительных щитах. Он предназначен для коммутации нагрузок до 200 А в цепях переменного тока и совмещает надёжность механического размыкания с компактным форм-фактором, что делает его ключевой составной частью систем автоматизации и защиты оборудования. Артикул 275110 соответствует серии OptiSwitch DI от КЭАЗ.

Назначение и область применения

Модуль OptiSwitch DI-200А КЭАЗ используется как базовый силовой полюс в составе комбинированных выключателей, разъединителей и рубильников. Его применяют для ручного отключения нагрузки в распределительных устройствах средней мощности. Подходит для установки в щитах промышленного и энергетического назначения: на станках, конвейерах, насосных станциях, системах вентиляции и других объектах, где требуется физическое разрывание цепи с высокой токонесущей способностью.

Технические характеристики

• Номинальное напряжение: 690 В (переменный ток)
• Номинальный ток: 200 А
• Количество полюсов: 1
• Тип подключения: винтовые зажимы
• Материал контактов: медь
• Материал корпуса: пластик с классом воспламеняемости V0 (самозагасающий)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Тип напряжения управления: поддерживает как переменный, так и постоянный ток (для внешних управляющих цепей)
• Форма: прямоугольная, модульная (стандартная ширина для DIN-рейки)
• Цвет: серый
• Резьба крепления: метрическая
• Совместим с плоской шиной

Совместимость и монтаж

Модуль OptiSwitch DI-200А КЭАЗ рассчитан на установку на стандартную DIN-рейку 35 мм. Модульное исполнение позволяет легко интегрировать его в составные блоки с другими элементами серии OptiSwitch DI - например, с контактными модулями, блоками сигнализации или дифференциальной защитой. Для подключения используются винтовые зажимы; рекомендуется использовать провода сечением до 50 мм2. Установка возможна только в закрытых щитах с уровнем защиты не ниже IP42, поскольку сам модуль имеет степень IP20. Присоединение к плоской шине требует наличия специальных переходных клемм, которые должны быть выбраны по габаритам и токовым параметрам.

Безопасность и стандарты

Корпус выполнен из самозагасающего пластика класса V0, что снижает риск распространения горения при перегреве или коротком замыкании. Соответствует требованиям к безопасности для коммутационных аппаратов в соответствии с ГОСТ Р 50030.3 и IEC 60947-3. Номинальное напряжение 690 В обеспечивает работу в сетях с повышенным рабочим напряжением, включая трёхфазные системы 400–690 В.

Преимущества

• Универсальная совместимость с другими модулями серии OptiSwitch DI - можно собирать сложные комбинации без сторонних адаптеров
• Медные контакты обеспечивают низкое переходное сопротивление и долгий срок службы даже при частых операциях
• Компактный размер экономит место в щите
• Чётко выраженная ручка управления - удобно визуально определить положение (включено/выключено)
• Изготовлен на заводе КЭAZ - известном производителе с проверенной технологией сборки

Ограничения применения

• Не предназначен для работы вне закрытых щитов - IP20 не защищает от пыли, влаги и брызг
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или короткого замыкания, требует внешнего аппарата защиты
• Не подходит для частого автоматического включения/отключения - предназначен для ручной коммутации
• Запрещён монтаж в условиях температур выше +40 C без принудительного охлаждения
• Не совместим с шинами большего сечения, чем указано в документации - требуется точный подбор переходника

Примеры использования

• Как основной силовой полюс в составе ручного рубильника для отключения питания станка
• В качестве входного разъединителя перед частотным преобразователем
• В составе распределительного щита на производстве для ручного отключения группы потребителей
• В связке с тепловыми реле и кнопками управления для создания простой системы управления двигателем

Практические советы

• При монтаже затягивайте винты усилием 1,8–2,2 Нм - недостаточно плотно - риск нагрева, слишком сильно - повредится резьба
• Обязательно используйте изоляционные крышки при работе с модулем в открытых щитах
• Для подключения к плоской шине применять только оригинальные или сертифицированные переходники от КЭАЗ
• Проверьте соответствие посадочных размеров перед заказом - хотя модуль стандартный, некоторые аналоги имеют отличия в форме крепления
• При использовании в многополюсных сборках - располагайте модули с учётом воздушного зазора между ними (минимум 5 мм)
