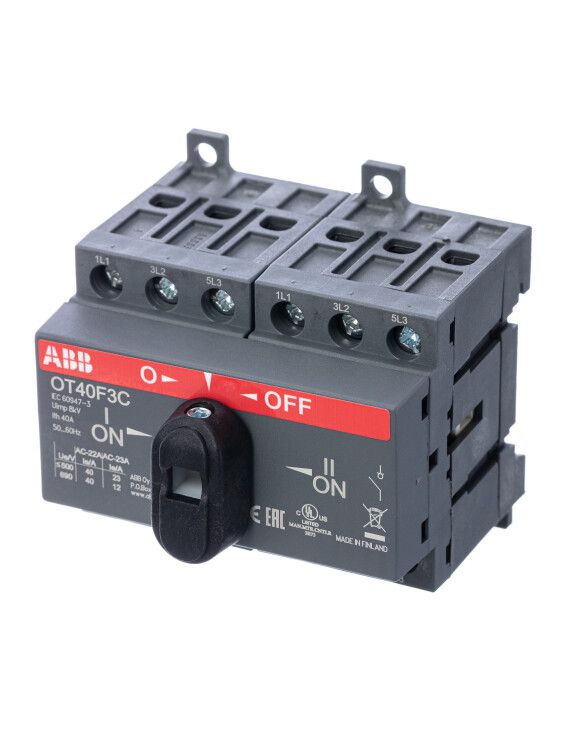

Реверсивный рубильник OT40F3С до 40А 3-полюсный (с резерв. ручкой) | 1SCA104913R1001 ABB

Рубильник реверсивный OT40F3C 40А 3-полюсный с резервной ручкой управления - это компактный выключатель-разъединитель нагрузки от ABB, предназначенный для безопасного переключения направления тока в трёхфазных цепях до 40 А. Устройство подходит для частых операций в промышленном оборудовании, особенно там, где требуется реверс двигателя или изменение полярности.

Назначение и область применения

Рубильник реверсивный OT40F3C 40А 3-полюсный с резервной ручкой управления используется для коммутации и отключения трёхфазных нагрузок переменного и постоянного тока. Он обеспечивает механическую изоляцию цепи при отключенном положении, что делает его подходящим для обслуживания и ремонта оборудования. Применяется в системах с частыми реверсами: насосах, вентиляторах, конвейерах, станках с ЧПУ, лифтах и другом промышленном автоматизированном оборудовании. Особенно эффективен при работе с высокоиндуктивными нагрузками, такими как электродвигатели.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 750 В
• Номинальная мощность (AC-23, 400 В): 11 кВт
• Количество полюсов: 3
• Род тока: переменный (AC) и постоянный (DC)
• Кратковременно выдерживаемый ток: 0,5 кА (500 А)
• Тип управления: поворотная рукоятка с резервной функцией
• Конструкция: встраиваемое устройство с втычным подключением
• Способ монтажа: на монтажную плату или DIN-рейку
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Габариты: 70×68×68 мм
• Цвет рукоятки: черный
• Тип подключения: винтовые зажимы
• Количество вспомогательных контактов: 0
• Блокировка: есть (предотвращает случайное включение)

Совместимость и монтаж

Рубильник реверсивный OT40F3C 40А 3-полюсный с резервной ручкой управления монтируется на монтажную плату или DIN-рейку. Для установки требуются отверстия под крепёжные штыри - габариты устройства позволяют легко поместить его в стандартные распределительные щиты. Подключение силовых проводов осуществляется через винтовые зажимы, которые обеспечивают надёжный контакт даже при многократных циклах включения. Рукоятка имеет фиксацию в трёх положениях: «вкл.-выкл.-реверс». Монтаж возможен как фронтальный, так и боковой, но рекомендуется фронтальная установка для удобства управления. Устройство не требует внешних модулей - всё необходимое в комплекте.

Безопасность и стандарты

Рубильник соответствует требованиям международных стандартов IEC 60947-3 для выключателей-разъединителей. Благодаря наличию механической блокировки предотвращается одновременное замыкание всех полюсов при переключении, что снижает риск короткого замыкания. IP20 защищает от случайного прикосновения к токоведущим частям, но не рассчитан на работу во влажных или запылённых средах - для таких условий требуется дополнительная защита корпуса.

Преимущества

• Компактные размеры - занимает меньше места, чем аналоги других производителей
• Функция резервной ручки - позволяет использовать устройство при выходе основной рукоятки из строя
• Высокая механическая долговечность - рассчитан на частые коммутации
• Поддержка AC/DC - универсальное применение в различных типах цепей
• Изготовлен в Финляндии - известное качество сборки и материалов ABB

Ограничения применения

Рубильник реверсивный OT40F3C 40А 3-полюсный с резервной ручкой управления не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность. Не используйте его как основной аппарат защиты от перегрузок или КЗ - он не имеет теплового или электромагнитного расцепителя. Также не подходит для автоматических систем без внешнего управления - отсутствие вспомогательных контактов исключает возможность сигнализации состояния. Напряжение выше 750 В и ток свыше 40 А недопустимы - превышение может вызвать оплавление контактов.

Примеры использования

• Реверс электродвигателя на конвейере в пищевой промышленности
• Переключение направления движения лифтового механизма
• Обслуживание насосной станции с частым реверсированием потока
• Лабораторные стенды с регулируемой полярностью питания
• Энергоэффективные системы с ручным управлением движением механизмов

Практические советы

• При монтаже проверьте совпадение посадочных отверстий с размерами 70×68×68 мм - точное соответствие гарантирует плотную фиксацию
• Не затягивайте винтовые зажимы слишком сильно - это может повредить медные жилы и снизить срок службы контактов
• Резервная ручка - это не просто запасная часть; её следует периодически проверять на свободное перемещение, чтобы она была готова к использованию в аварийной ситуации
• Для длительной эксплуатации в условиях вибраций рекомендуется дополнительно закрепить устройство с помощью хомутов или демпферов
• При замене старого рубильника убедитесь, что новый также имеет резервную ручку - это важная функция безопасности, которая часто игнорируется при выборе аналогов
