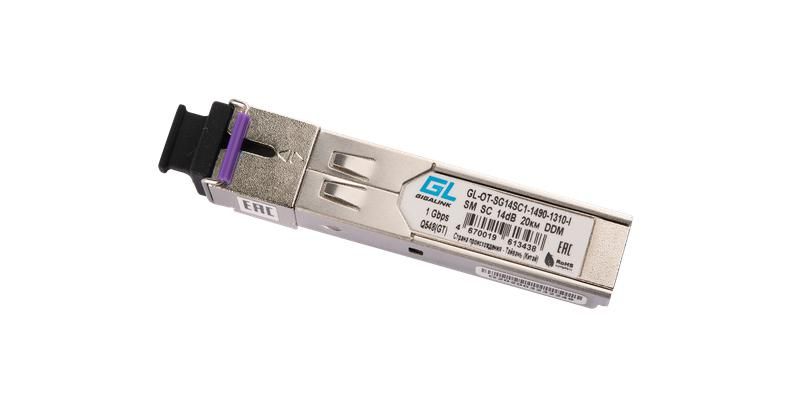

Модуль промышленный SFP WDM 1Гбит/с одно волокно SM SC Tx:1490/Rx:1310нм DDM 14дБ до 20км -40град.C NIKOMAX GL-OT-SG14SC1-1490-1310-I GIGALINK

Модуль промышленный SFP WDM 1Гбит/с одно волокно SM SC Tx:1490/Rx:1310нм DDM 14дБ до 20км -40град.C от бренда NIKOMAX - компактный оптический трансивер для передачи данных по одномодовому волокну на расстояние до 20 км без усиления сигнала. Подходит для промышленных сетей, где важны надежность и широкий температурный диапазон.

Назначение и область применения

Этот модуль предназначен для создания высокоскоростных связей в сетях Gigabit Ethernet по одному оптоволоконному кабелю. Он использует технологию WDM - передача и приём сигналов происходят на разных длинах волн: передача - 1490 нм, приём - 1310 нм. Это позволяет использовать одну жилу волокна вместо двух, экономя ресурсы и упрощая прокладку.

Подходит для установки в коммутаторы, маршрутизаторы и оборудование ядра сети. Часто применяется в промышленных средах: на заводах, в системах автоматизации, на объектах ЖКХ, транспорта и энергетики, где требуется устойчивое соединение между удаленными точками.

Технические характеристики

• Скорость передачи: 1 Гбит/с
• Тип волокна: одномодовое (SMF)
• Длина волны передачи (Tx): 1490 нм
• Длина волны приёма (Rx): 1310 нм
• Дальность действия: до 20 км
• Уровень выходной мощности: до 14 дБ
• Форм-фактор: SFP (mini GBIC)
• Интерфейс: SC / APC (одиночный порт)
• Рабочий температурный диапазон: -40 C до +85 C
• Поддержка DDM: да - мониторинг в реальном времени (оптическая мощность, температура, ток лазера)
• Корпус: металлический, защищённый от ЭМИ
• Поддержка горячей замены: да

Совместимость и монтаж

Модуль совместим с любыми устройствами, поддерживающими стандарт SFP и протокол Gigabit Ethernet. Убедитесь, что слот вашего оборудования соответствует требованиям к питанию и термическому режиму. Для установки просто вставьте модуль в свободный SFP-порт - он фиксируется механически и автоматически определяется оборудованием.

Не требует дополнительных настроек - работает сразу после включения. Горячая замена возможна даже при работающей сети, но рекомендуется соблюдать правила антистатической защиты при обращении с модулем.

Безопасность и стандарты

Производится в соответствии с требованиями IEEE 802.3ah и SFF-8472 для DDM. Корпус обеспечивает защиту от электромагнитных помех, что важно в условиях промышленных площадок. Температурный диапазон (-40…+85 C) соответствует классу промышленной надёжности IEC 60068-2.

Преимущества

• Экономия волокна: одна жила вместо двух благодаря WDM
• Высокая надёжность в экстремальных условиях - работает при минус 40 градусах
• DDM-мониторинг позволяет диагностировать проблемы до отказа
• Металлический корпус снижает влияние ЭМИ и продлевает срок службы
• Поддержка горячей замены - минимальные простои при обслуживании

Ограничения применения

• Не подходит для многомодового волокна - используется исключительно с одномодовым (SMF)
• Максимальная дальность - 20 км; при более длинных участках потребуется усилитель или repeater
• Не работает с сетями ниже 1 Гбит/с - например, Fast Ethernet (100 Мбит/с)
• Требует качественной спайки или connectors с малой потерей - плохая герметизация или грязь на конце волокна снижают эффективность

Примеры использования

• Связь между центральным офисом и удалённым производственным участком через существующее волокно
• Подключение камер видеонаблюдения на промплощадке к серверной комнате
• Объединение PLC-контроллеров в цепочке по одной линии волокна
• Агрегация трафика от нескольких датчиков в дата-центр с использованием одного оптического канала

Практические советы

• Перед установкой проверьте тип волокна - должен быть именно одномодовый (SMF), а не MMF
• Используйте переходники и адаптеры SC/APC с одинаковой поляризацией - несовпадение вызывает потери сигнала
• Чистите концевики волокна перед подключением - пыль и жир снижают мощность на 3–5 дБ
• При монтаже избегайте резких перегибов волокна - радиус изгиба должен быть больше 30 мм
• Для контроля состояния модуля используйте команды CLI на вашем коммутаторе - DDM показывает текущую мощность и температуру
• Запасной модуль храните в оригинальной упаковке с антистатическим покрытием - чувствителен к статике
