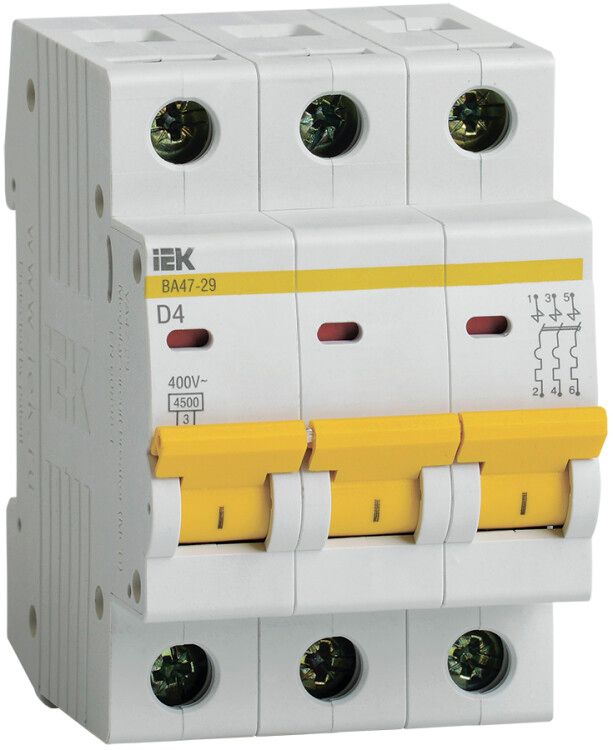

Выключатель автоматический трехполюсный ВА47-29 4А D 4,5кА KARAT | MVA20-3-004-D IEK

Автоматический выключатель ВА47-29 - трёхполюсный модульный аппарат с номинальным током 4 А и характеристикой D, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Произведён компанией IEK, артикул mva20-3-004-d, подходит для промышленного и бытового использования в условиях широкого диапазона температур.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает группы потребителей в распределительных щитах - например, мощные электрооборудование, насосы, конвейеры, системы вентиляции. Подходит для установки в вводно-распределительных устройствах жилых домов, офисов, производственных помещений. Применяется там, где требуется надёжная защита при высоких пусковых токах - характерных для двигателей и нагревательных элементов.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 4 А
• Номинальное напряжение: 400 В переменного тока (AC), также работает при постоянном токе (DC)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при аварийном токе до 4500 А
• Характеристика срабатывания: D - задержка перед отключением при больших кратковременных перегрузках (например, при запуске двигателя)
• Тип расцепителя: комбинированный - электромагнитный (для КЗ) и тепловой (для перегрузки)
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию пробоя
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать толстые медные провода
• Напряжение сети: 50 Гц
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Диапазон рабочих температур: от –40 C до +50 C
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью
• Срок службы: 15 лет
• Ширина по модулям: 3 модуля (стандарт DIN 43880)
• Глубина монтажа: 73,6 мм - требует достаточного места внутри щита

Совместимость и монтаж

Автоматический выключатель ВА47-29 устанавливается на стандартную DIN-рейку 35 мм. Монтаж выполняется одним движением - фиксируется защёлками. Верхние зажимы позволяют подключать как гибкий многожильный провод, так и жесткую шину типа FORK или PIN - удобно для организации распределения питания между несколькими автоматами. Индикатор положения контактов (зелёный - включено, красный - отключено) помогает быстро определить состояние аппарата без тестирования.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Компоненты выполнены из самозатухающего материала, обеспечивающего противопожарную безопасность. Электромагнитный расцепитель гарантирует мгновенное отключение при КЗ, предотвращая повреждение проводки и оборудования.

Преимущества

• Две независимые системы защиты - тепловая и электромагнитная - обеспечивают точное реагирование на разные типы аварий
• Улучшенная дугогасительная камера снижает риск возгорания при отключении
• Насечки на зажимах уменьшают переходное сопротивление и усиливают контакт - снижаются тепловые потери и риск перегрева
• Поддержка двух видов подключения (FORK и PIN) упрощают сборку распределительных щитов
• Эргономичная рукоятка легко управляема даже в перчатках
• Работает при экстремальных температурах - подходит для неотапливаемых помещений и холодных регионов

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование во влажных или пыльных открытых местах
• Не применяется в сетях с напряжением выше 400 В AC / DC
• Характеристика D не подходит для чувствительных нагрузок (электроника, освещение LED) - используется только для мощных индуктивных нагрузок
• Требуется минимум 73,6 мм глубины в щите - не подходит для компактных корпусов

Примеры использования

• Защита группы розеток на кухне с плитой и микроволновкой
• Щитовая защита насоса для водоснабжения в частном доме
• Автомат в распределительном щите производственной линии с электродвигателями
• Защита конвейерной ленты в складском комплексе

Практические советы

• Выбирая автомат ВА47-29, проверьте соответствие сечения кабеля - максимальное 25 мм2; более толстый провод нельзя затянуть
• При использовании шины FORK или PIN соблюдайте порядок подключения - все автоматы одной группы должны иметь одинаковое направление питания
• Перед первым включением убедитесь, что рукоятка находится в положении “OFF” - затем переведите её в “ON”, чтобы избежать случайного включения под нагрузкой
• Для обслуживания щита используйте индикатор положения - он показывает, был ли автомат отключен вручную или сработал аварийно
• Не заменяйте этот автомат на аналог с характеристикой C - он будет ложно срабатывать при пуске двигателей
