Модульные контакторы 20А, 1 NC + NO - 22.23.9.048.4000 FINDER 222390484000

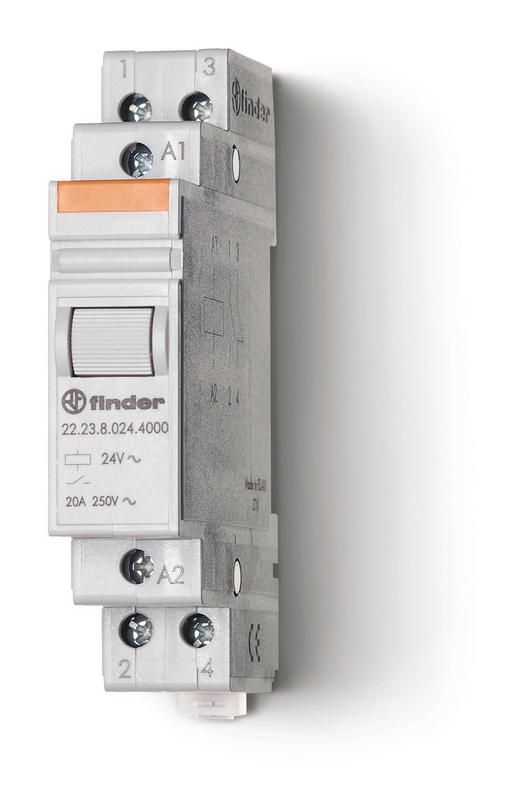

Контактор модульный Finder 22.23.9.048.4000 - компактное устройство для коммутации нагрузок до 20 А с управлением постоянным током 48 В. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где требуется надёжное переключение цепей с использованием нормально открытого и нормально закрытого контакта.

Назначение и область применения

Контактор модульный Finder 22.23.9.048.4000 предназначен для дистанционного включения и выключения электрических цепей переменного тока. Управление осуществляется через катушку 48 В постоянного тока - это позволяет использовать его в системах автоматики, работающих от контроллеров, PLC или других устройств с выходом постоянного тока. Применяется в промышленной автоматике: станках, конвейерах, системах освещения, тепловых насосах, вентиляции и другом оборудовании, требующем частого включения/выключения.

Технические характеристики

• Номинальный ток контактов: 20 А
• Напряжение катушки управления: 48 В постоянного тока (DC)
• Количество силовых полюсов: 2
• Номинальное напряжение контактов: 250 В переменного тока
• Максимальная переключаемая мощность: 1000 Вт
• Конфигурация контактов: 1 нормально открытый (NO) + 1 нормально закрытый (NC)
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к свариванию и износу
• Ширина корпуса: 17,5 мм (2 модуля DIN)
• Способ монтажа: крепление на DIN-рейку
• Максимальное сечение провода: 25 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Соответствие стандарту: EN 61095-2009

Совместимость и монтаж

Контактор модульный Finder 22.23.9.048.4000 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения используются винтовые зажимы: затягивать необходимо усилием 0,5–0,7 Нм, чтобы избежать повреждения пластикового корпуса. Катушка управления подключается к источникам постоянного тока 48 В - важно соблюдать полярность. На корпусе есть кнопка ручного тестирования - её можно нажать для проверки работы контактов без подачи питания на катушку.

Безопасность и стандарты

Контактор соответствует европейскому стандарту EN 61095-2009, который регламентирует требования к контактным устройствам для управления нагрузками. Контакты не содержат кадмий - материал безопасен для окружающей среды. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим элементам, но не защищает от попадания пыли или воды - поэтому установка возможна только внутри щитов или закрытых корпусов.

Преимущества

• Контакты из AgSnO₂ обеспечивают долгий срок службы даже при частых включениях и высоких импульсных нагрузках
• Компактный формат (2 модуля DIN) экономит место в распределительном щите
• Ручная кнопка проверки упрощает диагностику и обслуживание
• Поддержка постоянного тока 48 В делает его идеальным для современных систем автоматики
• Отсутствие кадмия в материалах контактов снижает экологическую нагрузку

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• IP20 не допускает использование вне герметичных щитов - нельзя устанавливать на улице или в сырых помещениях
• Не предназначен для частого включения/выключения двигателей с высокими пусковыми токами - рекомендовано применение с предохранителем или магнитным пускателем
• Катушка рассчитана только на 48 В постоянного тока - подключение к переменному току вызовёт отказ устройства

Примеры использования

• Управление нагревательными элементами в термостатах
• Переключение светильников в системах умного дома
• Коммутирование вентиляторов в HVAC-системах
• Автоматизация линий производства с помощью PLC-контроллеров
• Замена старых реле в существующих щитах при модернизации

Практические советы

• При подборе контактора убедитесь, что ваша система управления выдаёт именно 48 В постоянного тока - другие значения не работают
• Для защиты от скачков напряжения на катушку используйте диод в обратном направлении параллельно катушке
• Проверьте соответствие сечения кабеля (до 25 мм2) - слишком толстый провод не войдёт в зажим
• При замене аналога - учтите ширину 17,5 мм и тип контактов (NO+NC); не все модели имеют такую же конфигурацию
• При длительной работе в условиях высокой температуры - следите за нагревом корпуса; если он становится горячим, возможно, превышена нагрузка
