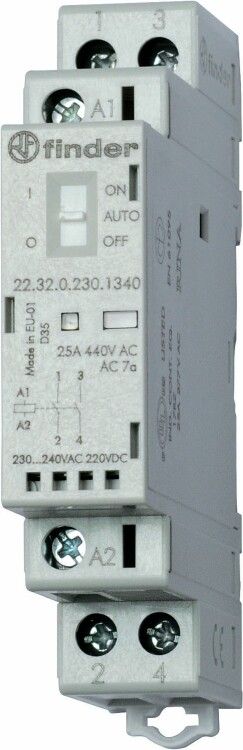

Модульные контакторы 25А, 1 NO + 1NC, Переключатель Авто-Вкл-Выкл Механический индикатор Светодиод, Контакты AgSnO2 - 22.32.0.230.4540 FINDER 223202304540

Модульный контактор Finder 22.32.0.230.4540 предназначен для дистанционного включения и отключения нагрузки до 25 А в сетях переменного и постоянного тока. Устройство совмещает функции автоматического управления, механической индикации состояния и визуального контроля через светодиод - идеально для систем автоматизации на DIN-рейке.

Назначение и область применения

Модульный контактор Finder 22.32.0.230.4540 используется для коммутации силовых цепей в автоматических системах: управление двигателями, нагревательными элементами, освещением, насосами и другим оборудованием. Подходит для установки в распределительных щитах промышленного, торгового и жилого назначения. Благодаря двуполюсной конструкции и наличию вспомогательных контактов, устройство легко интегрируется в схемы с блокировками, самоблокировкой и сигнализацией.

Технические характеристики

• Номинальный ток: 25 А (при 230 В AC/DC)
• Напряжение катушки управления: 230 В AC/DC - работает как от сети переменного, так и постоянного тока
• Количество силовых полюсов: 2 - позволяет управлять двумя фазами или одной фазой + нулём
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) из серебро-оксид олова (AgSnO₂) - устойчивы к дуговым воздействиям и окислению
• Подключение силовых контактов: винтовые зажимы, допускают кабель сечением до 25 мм2
• Ширина корпуса: 17,5 мм - занимает один модуль на DIN-рейке
• Глубина монтажа: 60,8 мм - требует достаточного места внутри шита
• Максимальная мощность ламповой нагрузки: 2000 Вт
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации
• Катушка: бесшумная, с встроенным варистором - гасит импульсы напряжения при выключении

Совместимость и монтаж

Модульный контактор Finder 22.32.0.230.4540 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть заднюю часть устройства на рейке - никаких дополнительных креплений не требуется. Клеммы для подключения проводов расположены с лицевой стороны, что удобно при обслуживании. Входы управления (катушка) находятся рядом с силовыми контактами - соблюдайте полярность при подключении DC. Механический переключатель «Авто–Вкл–Выкл» позволяет принудительно включить или отключить контактор даже при отсутствии питания на катушке.

Безопасность и стандарты

Контактор соответствует европейскому стандарту EN 61095-2009, который регламентирует требования к модульным контакторам. Конструкция обеспечивает безопасную изоляцию между управляющей цепью и силовыми контактами. Встроенная защита варистором предотвращает повреждение чувствительной электроники от скачков напряжения при отключении катушки. Наличие индикатора и механического положения контакта снижает риск ошибок при диагностике.

Преимущества

• Работает от AC и DC - универсальная катушка исключает необходимость выбора версии по типу тока
• Контакты AgSnO₂ - долгий срок службы при частых включениях и высоких токах
• Механический индикатор и светодиод одновременно показывают состояние - можно проверить работоспособность без тестера
• Переключатель «Авто–Вкл–Выкл» даёт возможность ручного управления в аварийных ситуациях
• Компактный формат (1 модуль) экономит место в щите
• Бесшумная работа - важна для помещений с повышенными требованиями к уровню шума

Ограничения применения

• Не предназначена для работы во влажных, запылённых или наружных условиях - IP20 не обеспечивает защиту от жидкости и пыли
• Не рекомендуется для частых включений более 1200 раз в час - возможен перегрев катушки
• Не подходит для управления реактивными нагрузками выше 2000 Вт (например, большие трансформаторы или мощные ЭДС)
• При использовании в цепях постоянного тока необходимо учитывать полярность - неверное подключение может повредить катушку
• Не имеет встроенной тепловой защиты - внешняя защита (автоматический выключатель) обязательна

Примеры использования

• Автоматизация системы отопления: управление насосом циркуляции по сигналу термостата
• Освещение в торговом зале: включение/выключение светильников по расписанию через PLC
• Конвейерная линия: запуск/остановка двигателя с помощью кнопочного поста
• Система безопасности: блокировка доступа к оборудованию через замок с электромагнитом

Практические советы

• При подключении кабелей сечением 16–25 мм2 используйте наконечники - это повысит надёжность соединения
• Убедитесь, что глубина шита минимум 70 мм - иначе контактор будет мешать дверце
• Для частых операций (более 600 включений в день) выбирайте модели с увеличенным ресурсом - этот контактор рассчитан на 1 млн циклов
• Проверьте соответствие напряжения катушки - 230 В +-10%. Отклонения вызывают перегрев или отказ включения
• При работе с DC обязательно подключите защитный диод параллельно катушке, если он не встроен - хотя здесь он уже есть
• Индикатор горит при включенном состоянии - если светодиод не светится, проверьте питание катушки и целостность цепи
