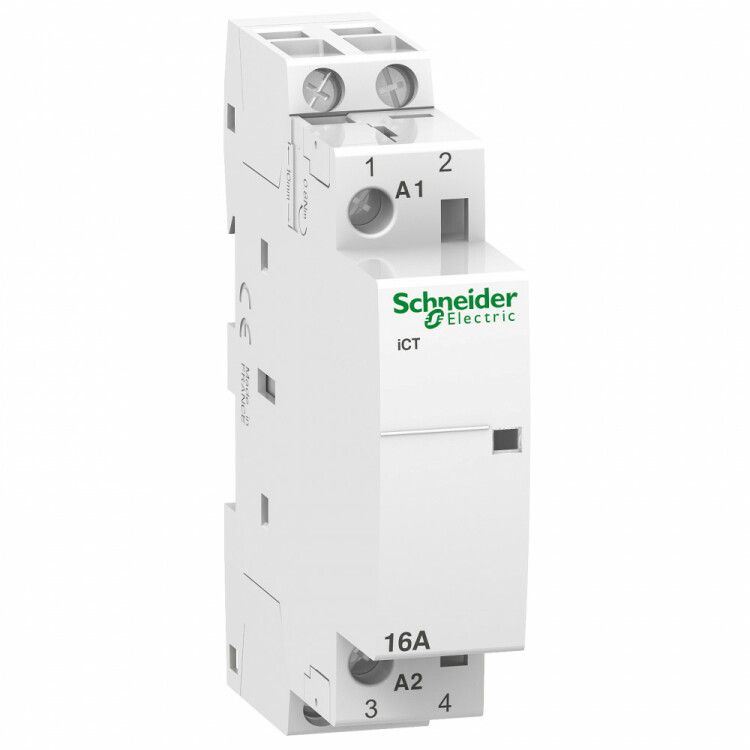

Контактор модульный iCT16A 2НО 230/240В АС 50Гц | A9C22712 Schneider Electric APC

Контактор модульный iCT 16A 2 нормально открытых контакта 230/240В переменного тока - это дистанционно управляемое устройство для коммутации силовых цепей с током до 16 А. Применяется в системах Acti 9 от Schneider Electric, обеспечивает надёжное включение и отключение нагрузок через управляющий сигнал. Артикул a9c22712 соответствует стандартным требованиям для монтажа на DIN-рейку.

Назначение и область применения

Контактор модульный iCT 16A предназначен для дистанционного управления электрическими нагрузками. Он работает как интерфейс между слаботочными управляющими цепями (например, терморегуляторами, таймерами, PLC) и силовыми цепями. Подходит для частого включения-выключения без износа механических контактов.

• Управление освещением - лампы накаливания до 2000 Вт
• Контроль нагревательных элементов - обогреватели, электропечи
• Управление вентиляцией, тепловыми насосами, вентиляторами ОВКВ
• Автоматизация рольставней, систем полива, маломощных двигателей
• Применяется в жилых, коммерческих и промышленных объектах

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который контакт может выдерживать при работе
• Напряжение катушки: 230–240 В переменного тока - требуемое напряжение для срабатывания контактора
• Количество контактов: 2 нормально открытых (НО) - замыкаются при подаче напряжения на катушку
• Силовые полюса: 2 - переключаются два провода (подходит для однофазной нагрузки)
• Напряжение коммутации: до 250 В - максимальное рабочее напряжение силовой цепи
• Подключение: винтовые зажимы - совместимы с кабелями до 4 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Монтаж: на DIN-рейку шириной 35 мм - глубина установки 43,5 мм
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации
• Категория применения: AC-7A - для индуктивных нагрузок типа освещения; AC-7B - для бытовых приборов
• Материал корпуса: пластик - самозагасающий, не поддерживающий горение
• Нормативы: EN 61095, МЭК 1095 - европейские и международные стандарты на контакторы

Совместимость и монтаж

Контактор модульный iCT 16A полностью совместим с системой Acti 9 от Schneider Electric. Устанавливается на стандартную DIN-рейку 35 мм. Одномодульный дизайн позволяет легко интегрировать его в распределительные щиты без потери места. Для подключения используются винтовые зажимы - затягивать необходимо усилием, достаточным для плотного контакта, но без перегрузки.

Дополнительно можно подключить вспомогательные устройства: блокировочные контакты, временные реле, индикацию состояния - все они физически и функционально совместимы благодаря единой системе крепления и габаритов.

Безопасность и стандарты

Контактор соответствует международному стандарту IEC 61095 и европейскому EN 61095, что гарантирует безопасность при коммутации активных и индуктивных нагрузок. Конструкция исключает случайное прикосновение к токоведущим частям (IP20). Корпус выполнен из самозагасающего пластика, снижающего риск распространения пламени. Номинальный ток 16 А и классификация AC-7A/7B обеспечивают долговечность даже при частых включениях.

Преимущества

• Высокая надёжность при частых срабатываниях - специально оптимизирован для нагрузок типа освещения и нагрева
• Простота монтажа - один модуль, стандартная DIN-рейка, винтовые зажимы
• Совместимость с всей серией Acti 9 - возможность сочетания с автоматами, УЗО, реле времени
• Гибкость расширения - можно добавить вспомогательные контакты и индикацию
• Чёткая визуальная индикация положения контактов - легко определить состояние “вкл./выкл.”

Ограничения применения

• Не предназначена для трёхфазных нагрузок - только двухполюсная коммутация
• IP20 - нельзя использовать в сырых, пыльных или наружных условиях
• Катушка работает только от 230–240 В переменного тока - не подходит для 12 В, 24 В, 110 В
• Максимальная мощность ламп - 2000 Вт; для более мощных нагрузок требуется другой контактор
• Не рекомендован для частого включения высоких пусковых токов (например, крупные двигатели) - лучше подходят контакторы категории AC-1 или AC-3

Примеры использования

• В домашнем щите: управление светом в гараже через таймер
• В офисе: включение обогревателей по графику работы
• На даче: автоматический полив по расписанию через контроллер
• В производстве: запуск вентилятора после включения станка
• В системе отопления: управление циркуляционным насосом по температуре

Практические советы

• Выбирая контактор, проверьте, чтобы напряжение катушки точно соответствовало вашей сети - 230–240 В, а не 220 В
• При подключении кабелей используйте наконечники (штыревые или трубчатые) - так надёжнее и удобнее
• Не превышайте сечение кабеля - максимум 4 мм2; большие провода не войдут в зажим
• Если нужна индикация состояния - выбирайте модель с возможностью установки вспомогательного контакта
• Для частых включений (более 1000 раз в час) убедитесь, что нагрузка относится к категории AC-7A - иначе срок службы снизится
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг контактора - для лучшего теплоотвода
