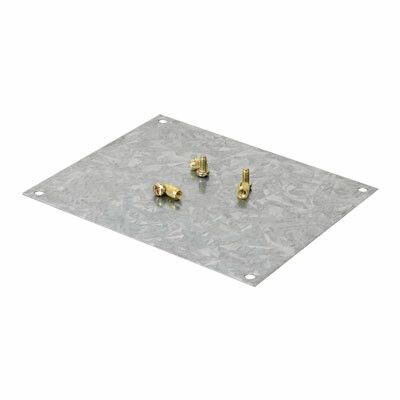

Монтажная пластина из оцинк. стали 133х109 мм, для коробок 154х129 мм | 653012 DKC ДКС

Монтажная пластина из оцинкованной стали 133х109 мм для коробок 154х129 мм от DKC (ДКС) - элемент крепления для внутреннего монтажа оборудования в металлические ответвительные коробки серии Cosmec. Подходит для промышленных и коммерческих объектов, где требуется надежная фиксация устройств внутри корпусов.

Назначение и область применения

Монтажная пластина из оцинкованной стали 133х109 мм для коробок 154х129 мм предназначена для установки аппаратуры - например, реле, контакторов, модулей автоматики - внутри металлических ответвительных коробок серии Cosmec. Она обеспечивает жесткое и стабильное крепление, исключая люфт и вибрации. Применяется в системах распределения электроэнергии, на производствах, в торговых центрах, офисах и других зонах с требованием к защите кабельных соединений.

Технические характеристики

• Габариты: 133 × 109 мм
• Материал: оцинкованная сталь
• Цвет: светло-серый
• Количество отверстий для крепления: 4
• Совместима с коробками габаритом 154 × 129 мм
• Покрытие: антикоррозийное цинкование

Совместимость и монтаж

Пластина рассчитана исключительно на установку в ответвительные коробки Cosmec с внутренними размерами 154×129 мм. Установка происходит путём совмещения отверстий пластины с крепёжными точками внутри коробки. Комплект поставки включает четыре винта и четыре забивные втулки - они позволяют закрепить пластину даже в тонкостенных алюминиевых корпусах без предварительной нарезки резьбы. Для монтажа достаточно обычного шлицевого или крестового отвёртки. Не используйте пластины в коробках другого размера - возможен перекос и снижение механической прочности.

Преимущества

• Увеличивает срок службы оборудования за счёт жёсткой фиксации и минимизации вибраций
• Цинковое покрытие защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Не требует дополнительных инструментов - всё необходимое есть в комплекте
• Изготовлена из оцинкованной стали - сочетает прочность и доступную стоимость

Ограничения применения

• Подходит только для коробок Cosmec размером 154×129 мм - несовместима с другими типами корпусов
• Не предназначена для наружного монтажа - работает только внутри защитных коробок
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк может разрушаться при длительном контакте
• Не заменяет основную несущую конструкцию - не выдерживает значительные динамические нагрузки

Примеры использования

• Фиксация реле управления в коробке на производственной линии
• Установка модуля аварийного отключения в распределительной коробке торгового центра
• Крепление терморегулятора в помещении с высокой влажностью (например, в холодильной камере)
• Монтаж сигнализатора уровня в коробке на объекте ЖКХ

Практические советы

• Перед установкой проверьте, что внутренние размеры коробки точно соответствуют 154×129 мм - даже небольшое отклонение может помешать плотному прилеганию
• Забивные втулки следует вбивать равномерно, чтобы не деформировать стенки алюминиевой коробки
• Если планируете многократный демонтаж, периодически смазывайте резьбу винтов антипригарной смазкой - это продлит срок службы креплений
• Пластину можно использовать в паре с герметизирующими прокладками, если требуется повышение степени IP-защиты внутри коробки
