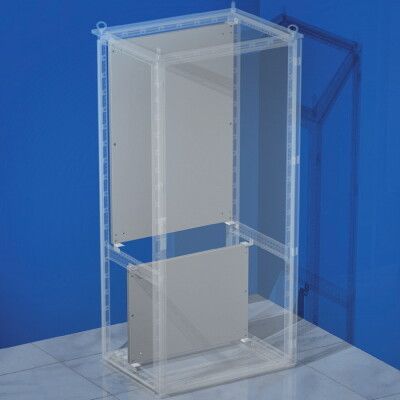

Монтажная плата частичная высота 995мм для шкафов CAE/CQE Ш=600мм - R5PCPE106 ДКС

Монтажная плата частичная DKC (ДКС), артикул r5pcpe106, предназначена для фиксации оборудования внутри шкафов серии RAM block. Её оцинкованная стальная конструкция обеспечивает долговечность и совместимость со стандартными элементами системы.

Назначение и область применения

Монтажная плата частичная DKC r5pcpe106 используется для крепления устройств автоматизации, релейной защиты, контроллеров и другого тяжелого оборудования внутри шкафов серии RAM block. Подходит для установки в шкафах моделей DAE, CQE, CAE и других, соответствующих габаритам 600×995 мм. Применяется в промышленных системах управления, на конвейерах, в энергообъектах и объектах с жесткими условиями эксплуатации.

Технические характеристики

• Высота: 995 мм
• Ширина: 600 мм
• Материал: сталь
• Защитное покрытие: оцинкованное (двухстороннее)
• Перфорация: есть - для крепления кронштейнов, профилей и оборудования
• Цвет: серебристый

Совместимость и монтаж

Плата совместима исключительно с шкафами серии RAM block от DKC. Установка требует наличия стандартных крепежных элементов системы - например, направляющих, болтов или зажимов, входящих в комплект шкафа. Перфорированные отверстия позволяют фиксировать плату на раме шкафа с помощью самонарезающих винтов или заклепок. Не рекомендуется использовать с другими сериями шкафов - несоответствие посадочных мест может нарушить целостность конструкции.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к механической прочности и коррозионной стойкости, применяемым в рамках системы RAM block. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности. Совместно с корпусами шкафов (IP65–IP66) обеспечивает комплексную защиту установленного оборудования. Материал соответствует ГОСТ 14918-80 для оцинкованной стали.

Преимущества

• Увеличенная площадь монтажа - 600×995 мм - позволяет разместить крупногабаритные устройства без перегрузки стенок шкафа.
• Оцинкованное покрытие снижает риск коррозии даже при длительном контакте с влагой и химически активной средой.
• Перфорация по всей поверхности даёт свободу расположения оборудования - можно менять схему сборки без замены платы.
• Совместимость с существующей системой RAM block - не требуется адаптеров или доработок.

Ограничения применения

• Не предназначен для самостоятельного крепления - требует монтажа в шкаф RAM block; не работает как автономный элемент.
• Не выдерживает нагрузки выше допустимых для шкафов серии RAM block - максимальная масса оборудования должна соответствовать техническим нормам шкафа (до 100 кг на одну плату).
• Не следует использовать вне помещений - хотя само изделие устойчиво к влаге, оно не является герметичным и не рассчитано на прямое воздействие осадков.

Примеры использования

• Фиксация PLC-контроллеров и I/O-модулей в распределительных щитах на заводах.
• Размещение реле защиты и преобразователей частоты в шкафах насосных станций.
• Установка терминалов связи и блоков питания в системах мониторинга трубопроводов.

Практические советы

• Перед монтажом проверьте соответствие отверстий на плате и раме шкафа - несовпадение может указывать на неверную модель.
• Используйте антивибрационные прокладки под тяжелые устройства - это продлит срок службы как платы, так и оборудования.
• При необходимости удлинения монтажной поверхности комбинируйте эту плату с полными монтажными планками серии RAM block - они совместимы по крепежу.
• Не используйте электроинструмент с высокой мощностью при сверлении - оцинкованное покрытие легко повредить, что вызовет точечную коррозию.
