Монтажная плата, для шкафов DAE/CQE 1200 x 600 мм | R5PCE1260 DKC ДКС

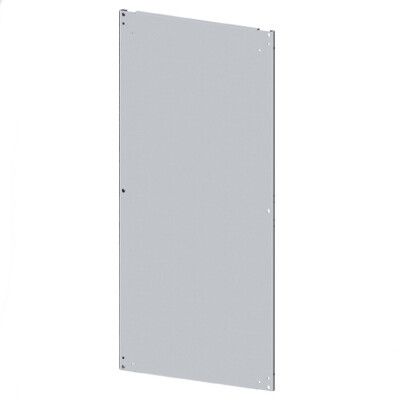

Монтажная плата для шкафов DAE/CQE 1200 x 600 мм от DKC (ДКС), артикул r5pce1260, представляет собой стальной оцинкованный элемент для фиксации оборудования внутри шкафов серии RAM block. Она рассчитана на нагрузку до 600 кг и совместима со шкафами стандарта 1200×600 мм.

Назначение и область применения

Монтажная плата для шкафов DAE/CQE 1200 x 600 мм используется для крепления аппаратуры внутри силовых и управляющих шкафов серии RAM block. Подходит для установки автоматических выключателей, контакторов, реле, преобразователей частоты, модулей ввода/вывода и других компонентов систем автоматизации, контроля и релейной защиты. Применяется в промышленных объектах: на заводах, в насосных станциях, на транспорте, в энергообъектах.

Технические характеристики

• Размеры: 1083 × 486 мм (высота × ширина)
• Толщина материала: 3 мм
• Материал: сталь
• Покрытие: оцинкованное (защита от коррозии)
• Перфорация: есть - возможность крепления болтами, самонарезными винтами, DIN-рейками
• Номинальная нагрузка: 600 кг
• Соответствие нормативу: ГОСТ 50827.3-2009

Совместимость и монтаж

Плата предназначена исключительно для шкафов DAE и CQE с габаритами 1200×600 мм. Устанавливается горизонтально внутри корпуса с помощью заводских точек крепления. Перфорированная поверхность позволяет свободно выбирать места для крепления оборудования. Для монтажа используются стандартные крепежи M4–M6. Не рекомендуется использовать с другими сериями шкафов - несоответствие по размерам и местам крепления может вызвать перекос или снижение несущей способности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50827.3-2009 - стандарту для электрооборудования в распределительных устройствах. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности. Максимальная нагрузка 600 кг определена испытаниями на деформацию и устойчивость. Соответствует уровню механической прочности IK10, заданному для корпусов серии RAM block.

Преимущества

• Увеличенная толщина (3 мм) обеспечивает жесткость и долговечность даже при большой массе установленного оборудования
• Оцинкование препятствует образованию ржавчины, продлевая срок службы в агрессивных средах
• Перфорация позволяет легко адаптировать расположение устройств без доработки
• Совместимость с конструкцией шкафов DAE/CQE гарантирует правильную посадку и равномерное распределение нагрузки

Ограничения применения

• Не применяется вне шкафов серии RAM block - несовместима с другими типами корпусов
• Запрещено использование в качестве основания для вертикально ориентированных тяжелых агрегатов без дополнительной фиксации
• Не предназначен для работы в условиях постоянного погружения в жидкости или агрессивных химических парах - оцинковка не заменяет специальные антикоррозийные покрытия
• Не следует применять при температуре ниже −30 C - возможна потеря пластичности стали

Примеры использования

• Фиксация частотных преобразователей и PLC-блоков в шкафу управления насосной станцией
• Размещение релейной защиты и автоматических выключателей в промышленном щите на пищевом предприятии
• Установка терморегуляторов и контроллеров в шкафу системы вентиляции здания

Практические советы

• Перед монтажом проверьте соответствие размеров платы и шкафа - отклонение более чем на 5 мм требует коррекции креплений
• При использовании DIN-реек используйте крепеж через перфорационные отверстия, чтобы избежать сосредоточенной нагрузки
• Для тяжелого оборудования (более 300 кг) рекомендуется одновременно закрепить плату и кронштейны боковых стенок шкафа
• Проверяйте целостность цинкового слоя после транспортировки - при наличии сколов восполняйте их антивандальным составом
• Артикул r5pce1260 - единственный подходящий вариант для шкафов DAE/CQE 1200×600; другие модели плат не взаимозаменяемы
