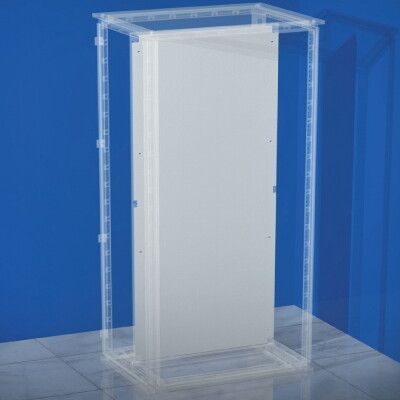

Монтажная плата, дополнительная, для шкафов CQE, 2000 x 1200 мм | R5RPSP20120 DKC ДКС R5PSP20120

Монтажная плата дополнительная для шкафов CQE, 2000 x 1200 мм от DKC (ДКС) - это усиленный элемент для внутренней фиксации тяжелого оборудования в шкафах серии RAM block. Артикулы r5rpsp20120 и r5psp20120 обеспечивают гибкую компоновку за счет перфорированной поверхности и оцинкованного покрытия.

Назначение и область применения

Монтажная плата дополнительная для шкафов CQE, 2000 x 1200 мм предназначена для крепления тяжелых устройств внутри шкафов серии RAM block - например, преобразователей частоты, контакторов, реле защиты, блоков питания. Она используется там, где нагрузка на основную плату превышает допустимые значения или требуется двусторонняя компоновка оборудования. Подходит для промышленных автоматизированных систем: конвейеры, насосные станции, системы управления энергообъектами.

Технические характеристики

• Размеры: 2000 × 1200 мм
• Толщина материала: 2,5 мм
• Материал: сталь
• Перфорация: да - равномерные отверстия для крепления кронштейнов и крепежа
• Защитное покрытие: оцинкованное - устойчиво к коррозии, не требует дополнительной антикоррозийной обработки
• Максимальная нагрузка: до 1000 кг (при правильном распределении массы и использовании соответствующего крепежа)

Совместимость и монтаж

Монтажная плата дополнительная для шкафов CQE, 2000 x 1200 мм совместима исключительно со шкафами серии RAM block от DKC. Устанавливается параллельно основной плате - на задней стенке шкафа. Для монтажа используются болты M8 или аналогичные крепежи, соответствующие шагу перфорации. Возможна установка с противоположной стороны от основной платы - для организации двустороннего размещения оборудования. Перед установкой проверьте соответствие отверстий на плате и профилях рамы шкафа.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности шкафов RAM block - выдерживает ударную нагрузку IK10. Оцинкованное покрытие обеспечивает безопасную работу в условиях повышенной влажности и запыленности. Прямого указания на соответствие ГОСТ или IEC нет - применение ограничено спецификой серии RAM block.

Преимущества

• Высокая несущая способность - позволяет размещать тяжелое оборудование без деформаций
• Перфорация - ускоряет монтаж и позволяет легко менять расположение устройств
• Оцинкованное покрытие - продлевает срок службы даже в агрессивных средах
• Гибкая компоновка - возможность установки с двух сторон основной платы увеличивает плотность размещения оборудования

Ограничения применения

• Не применяется вне шкафов серии RAM block - несовместима с другими моделями корпусов
• Не предназначена для вертикального крепления - только горизонтальная установка на опорные направляющие
• Запрещено использовать с крепежом меньшего диаметра, чем рекомендовано - риск провисания и деформации
• Не подходит для помещений с постоянным воздействием открытого огня или химически активных жидкостей - цинк не выдерживает агрессивных растворителей

Примеры использования

• Установка частотных преобразователей мощностью более 50 кВт в промышленных щитах
• Фиксация массивных блоков релейной защиты на второстепенной плите в шкафах АСУ ТП
• Размещение аккумуляторных батарей или UPS-блоков в системах бесперебойного питания
• Двухсторонний монтаж - силовые контакторы спереди, коммутационные модули сзади

Практические советы

• Проверяйте посадочные отверстия перед монтажом - шаг перфорации должен точно совпадать с профилем шкафа
• При установке тяжелого оборудования распределяйте массу равномерно - сосредоточенная нагрузка выше 300 кг на участке 400×400 мм может вызвать прогиб
• Используйте антивибрационные прокладки под оборудование - снижают уровень шума и продлевают срок службы крепежа
• При замене или доработке шкафа - сохраняйте оригинальный крепеж от DKC; самодельные болты могут не обеспечивать нужную жесткость
• Плита не требует обслуживания, но периодически осматривайте зоны крепления на предмет коррозии - особенно в помещениях с высокой влажностью
